申请日2017.01.20
公开(公告)日2017.09.08
IPC分类号G01N33/24
摘要
污泥比阻测量装置，包括高压气瓶、输泥泵、脱水容器、量筒和固定架，脱水容器放置在固定架上，高压气瓶通过高压气管与脱水容器的顶部连接，高压气管上沿气流方向依次设有高压气阀和气体流量计，输泥泵通过输泥管与脱水容器上部连接，输泥管上沿泥流方向依次设有控制阀和污泥流量计;综上所述，本实用新型提供了一种能够应用于工业化的污泥比阻测量装置，该装置结构设计合理，测量数据准确，能够在污泥比阻测试实验后方便快捷地取出污泥，为污泥处理提供标准化的依据。

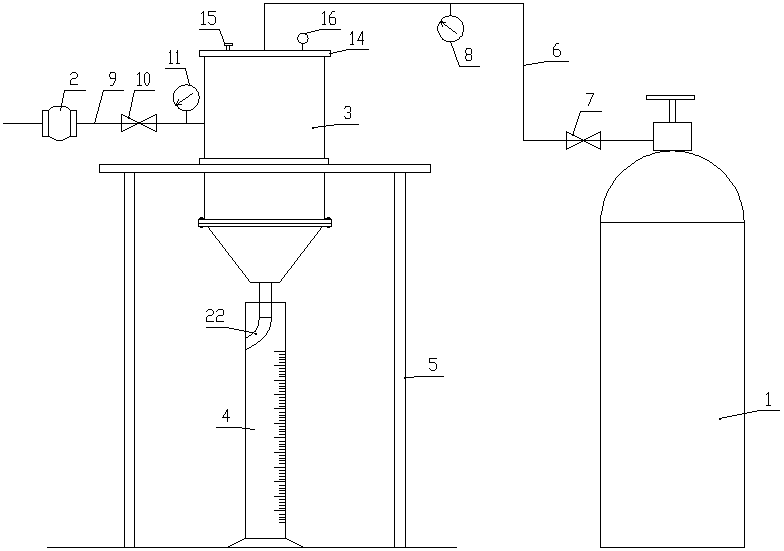

摘要附图
权利要求书
1.污泥比阻测量装置，其特征在于：包括高压气瓶、输泥泵、脱水容器、量筒和固定架，脱水容器放置在固定架上，高压气瓶通过高压气管与脱水容器的顶部连接，高压气管上沿气流方向依次设有高压气阀和气体流量计，输泥泵通过输泥管与脱水容器上部连接，输泥管上沿泥流方向依次设有控制阀和污泥流量计;
脱水容器包括污泥筒和聚液筒，污泥筒为上下通透的筒体结构，聚液筒为倒锥体结构，污泥筒的顶部密封连接有盖体，盖体上设有泄压阀和压力表，高压气管的出气端连接在盖体上，输泥管的出泥端连接在污泥筒的上部，污泥筒的底面固定设有上连接环，上连接环下表面周向设有环形的插槽，聚液筒的顶面固定设有下连接环，下连接环的上表面周向设有与插槽相适配的密封环，密封环插设在插槽内，上连接环与下连接环通过螺栓固定连接，聚液筒顶部内壁周向设有支撑环，支撑环上装配有滤框，滤框上设有滤布，聚液筒的底部设有出液管，量筒放置在聚液筒的正下方，出液管伸入到量筒内。
2.根据权利要求1所述的污泥比阻测量装置，其特征在于：出液管的出液端设有防滴水管，防滴水管的出液端与量筒内壁接触。
3.根据权利要求2所述的污泥比阻测量装置，其特征在于：上连接环与下连接环之间设有密封垫。
说明书
污泥比阻测量装置
技术领域
本实用新型涉及一种测量装置，具体涉及一种污泥比阻测量装置。
背景技术
污泥比阻是反映污泥脱水性能的主要指标，在高校《水污染控制工程》、《水处理实验技术》、《水质工程学》课程、污水处理厂以及相关科研单位中，需要测定污泥比阻;专利号CN203037547的中国专利文献《一种污泥比阻的测量装置》，提供了一种结果简单且可应用于工业生产的污泥比阻的测量装置，该装置虽然能够在无需真空环境中进行污泥脱水，但是该装置明显存在以下不足之处，该装置在进行完污泥比阻测试后，说明书中并没有记载如何将经过压滤后的污泥从脱水容器中取出，也就是说该装置不能很好地方便地将污泥取出。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种能够将测量后的污泥方便取出的污泥比阻测量装置。
为解决上述技术问题，本实用新型采用如下技术方案：污泥比阻测量装置，包括高压气瓶、输泥泵、脱水容器、量筒和固定架，脱水容器放置在固定架上，高压气瓶通过高压气管与脱水容器的顶部连接，高压气管上沿气流方向依次设有高压气阀和气体流量计，输泥泵通过输泥管与脱水容器上部连接，输泥管上沿泥流方向依次设有控制阀和污泥流量计;
脱水容器包括污泥筒和聚液筒，污泥筒为上下通透的筒体结构，聚液筒为倒锥体结构，污泥筒的顶部密封连接有盖体，盖体上设有泄压阀和压力表，高压气管的出气端连接在盖体上，输泥管的出泥端连接在污泥筒的上部，污泥筒的底面固定设有上连接环，上连接环下表面周向设有环形的插槽，聚液筒的顶面固定设有下连接环，下连接环的上表面周向设有与插槽相适配的密封环，密封环插设在插槽内，上连接环与下连接环通过螺栓固定连接，聚液筒顶部内壁周向设有支撑环，支撑环上装配有滤框，滤框上设有滤布，聚液筒的底部设有出液管，量筒放置在聚液筒的正下方，出液管伸入到量筒内。
出液管的出液端设有防滴水管，防滴水管的出液端与量筒内壁接触。
上连接环与下连接环之间设有密封垫。
采用上述技术方案，本实用新型具体在进行污泥比阻测量时，启动输泥泵并打开控制阀，向污泥筒内注入污泥，污泥在污泥筒中依靠重力过滤，滤液经出液管滴入量筒内，通过观察量筒的刻度，得到滤液的体积，然后打开高压气阀，待压力表显示的压力达到设定值时，污泥筒内的高压将污泥中的水压滤出，挤出的滤液经出液管进入量筒内，每隔相同的时间记录一次量筒内滤液的体积，过滤完成后取下脱水容器上的螺栓，将压滤过的污泥取出并放入烘箱，测量污泥的含固率，然后通过公式计算污泥比阻;其中本装置提供了一种脱水容器，该脱水容器包括污泥筒和聚液筒，污泥筒和聚液筒通过密封结构可拆卸连接，当进行完污泥比阻测试实验后，可以通过快速方便地拆卸螺栓将污泥筒和聚液筒取出，然后将滤框取出即可将压滤后的污泥取出，如果压滤的污泥在污泥筒内固化，很难取出时，可以打开高压气阀，向污泥筒内通入高压气，即可取出污泥，其次，出液管的出液端设有防滴水管，防滴水管用于防止滤液落入量筒时溅落在量筒内壁上，从而影响滤液的体积，造成实验数据的不准确;密封垫用于密封上连接环与下连接环的缝隙，防止污泥或者滤液渗出。
综上所述，本实用新型提供了一种能够应用于工业化的污泥比阻测量装置，该装置结构设计合理，测量数据准确，能够在污泥比阻测试实验后方便快捷地取出污泥，为污泥处理提供标准化的依据。
