申请日2017.01.18
公开(公告)日2017.08.11
IPC分类号C02F9/14
摘要
本实用新型提出了一种移动式小型医疗废水处理装置，包括：移动支架、集水调节槽、MBR膜生物反应器、MBR自吸泵和紫外线管式消毒装置，集水调节槽与MBR膜生物反应器通过第一管道连通，集水调节槽上设置有连接废水排放口的进水口，内部设置了初级滤网单元;MBR膜生物反应器的膜组件与MBR自吸泵的前端通过第二管道连接，第二管道上设置有真空表和出水控制阀;MBR自吸泵的后端与紫外线管式消毒装置的入口通过第三管道连接，并在第三管道上设置有第一控制阀;集水调节槽、MBR膜生物反应器、MBR自吸泵和紫外线管式消毒装置设置在移动支架上。本实用新型的移动式小型医疗废水处理装置，占地面积小，空间利用率高，出水水质稳定。

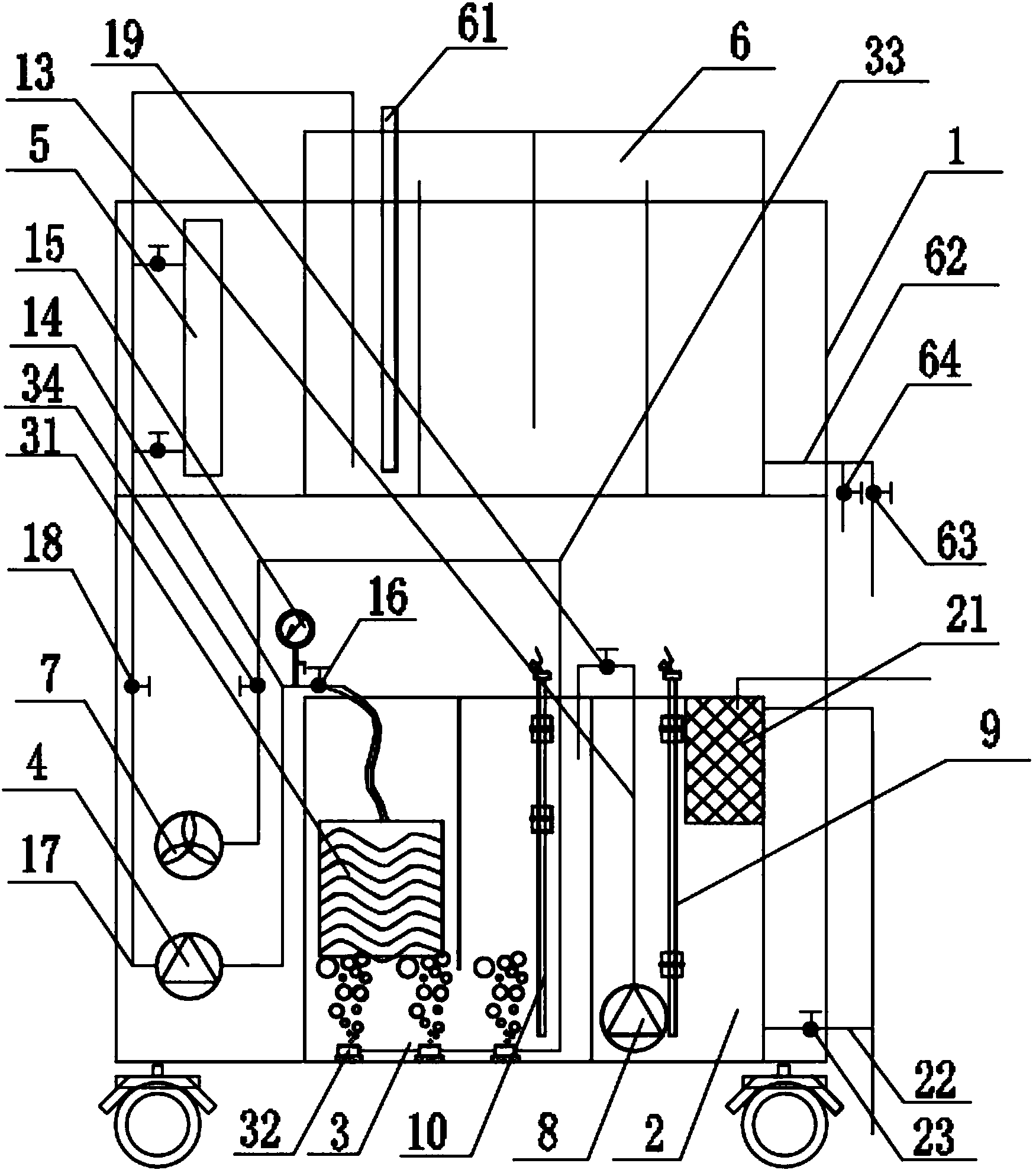

摘要附图
权利要求书
1.一种移动式小型医疗废水处理装置，其特征在于，包括：移动支架、集水调节槽、MBR膜生物反应器、MBR自吸泵和紫外线管式消毒装置，所述集水调节槽与MBR膜生物反应器通过第一管道连通，集水调节槽上设置有连接废水排放口的进水口，集水调节槽内设置了初级滤网单元;MBR膜生物反应器的膜组件与MBR自吸泵的前端通过第二管道连接，第二管道上设置有真空表和出水控制阀;MBR自吸泵的后端与紫外线管式消毒装置的入口通过第三管道连接，并在第三管道上设置有第一控制阀;
所述集水调节槽、MBR膜生物反应器、MBR自吸泵和紫外线管式消毒装置设置在移动支架上。
2.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，所述移动支架包括双层架体和万向轮组，万向轮组设置在双层架体的底端;所述集水调节槽、MBR膜生物反应器和MBR自吸泵设置在所述双层架体的底端，所述紫外线管式消毒装置设置在双层架体的顶端。
3.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，所述MBR自吸泵为微型蠕动泵。
4.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，所述MBR膜生物反应器的处理能力小于等于4吨/天。
5.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，所述集水调节槽底部设置有放空管，该放空管上设置有放空阀。
6.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，还包括可调节气量式微型曝气泵，其与MBR膜生物反应器底部的微孔曝气管通过第四管道连接，第四管道上设置有第二控制阀。
7.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，所述集水调节槽内的第一管道的底端设置有提升泵，所述第一管道上设置有第三控制阀;该集水调节槽内设置有第一精密不锈钢浮球液位计，其与提升泵连接，用于控制提升泵。
8.根据权利要求1所述的移动式小型医疗废水处理装置，其特征在于，所述MBR膜生物反应器内设置有第二精密不锈钢浮球液位计，其与MBR自吸泵连接，控制MBR自吸泵。
9.根据权利要求2所述的移动式小型医疗废水处理装置，其特征在于，还包括清水槽，其设置在所述双层支架的顶端，所述清水槽的进水端处设置有消毒剂投加管，出水端处设置有三通排水管;该排水管靠近该出水端处的两个管体上分别设置有第四控制阀和取样阀。
说明书
一种移动式小型医疗废水处理装置
技术领域
本实用新型涉及医疗废水处理设备领域，特别涉及一种移动式小型医疗废水处理装置。
背景技术
随着医疗体系的完善，一部分医疗机构趋于专业化，例如微型整形医院、医疗体检健康门诊、专业牙科门诊、专业肾病等专业性医疗机构。这些医疗机构排出的废水和综合性医疗机构排出的废水成分类似，但流量较小、浓度略高，若未经合格处理排至河道或下水道，给自然环境带来很大的危害。
目前的大部分医疗废水处理设备为传统设计，整个设备庞大，占地面积大，空间利用率极低;设备闲置率过高，出水水质不稳定，波动极大;而且设备运行成本较高。
实用新型内容
本实用新型针对专业行医疗机构为解决设备庞大、出水水质不稳定、运行成本较高的问题，提出一种移动式小型医疗废水处理装置。
本实用新型的技术方案是这样实现的：
一种移动式小型医疗废水处理装置，包括：移动支架、集水调节槽、MBR膜生物反应器、MBR自吸泵和紫外线管式消毒装置，所述集水调节槽与MBR膜生物反应器通过第一管道连通，集水调节槽上设置有连接废水排放口的进水口，集水调节槽内设置了初级滤网单元;MBR膜生物反应器的膜组件与MBR自吸泵的前端通过第二管道连接，第二管道上设置有真空表和出水控制阀;MBR自吸泵的后端与紫外线管式消毒装置的入口通过第三管道连接，并在第三管道上设置有第一控制阀;
所述集水调节槽、MBR膜生物反应器、MBR自吸泵和紫外线管式消毒装置设置在移动支架上。
优选的是，所述移动支架包括双层架体和万向轮组，万向轮组设置在双层架体的底端;所述集水调节槽、MBR膜生物反应器和MBR自吸泵设置在所述双层架体的底端，所述紫外线管式消毒装置设置在双层架体的顶端。
优选的是，所述MBR自吸泵为微型蠕动泵。
优选的是，所述MBR膜生物反应器的处理能力小于等于4吨/天。
优选的是，所述集水调节槽底部设置有放空管，该放空管上设置有放空阀。
优选的是，所述的移动式小型医疗废水处理装置中，还包括可调节气量式微型曝气泵，其与MBR膜生物反应器底部的微孔曝气管通过第四管道连接，第四管道上设置有第二控制阀。
优选的是，所述的移动式小型医疗废水处理装置中，所述集水调节槽内的第一管道的底端设置有提升泵，所述第一管道上设置有第三控制阀;该集水调节槽内设置有第一精密不锈钢浮球液位计，其与提升泵连接，用于控制提升泵。
优选的是，所述的移动式小型医疗废水处理装置中，所述MBR膜生物反应器内设置有第二精密不锈钢浮球液位计，其与MBR自吸泵连接，控制MBR自吸泵。
优选的是，所述的移动式小型医疗废水处理装置中，还包括清水槽，其设置在所述双层支架的顶端，所述清水槽的进水端处设置有消毒剂投加管，出水端处设置有三通排水管;该排水管靠近该出水端处的两个管体上分别设置有第四控制阀和取样阀。本实用新型的有益效果为：医疗废水通过集水调节槽内初级滤网单元进行初级过滤;初滤后的废水进入MBR膜生物反应器过滤截留，将大部分污泥沉降在MBR膜生物反应器内或附着于膜上，经过MBR膜生物反应器内的好氧微生物处理，降解去除原水中的污染物;通过MBR膜组件的废水再经过紫外线管式消毒装置后达标排放或回用，整套设备运行成本低，出水水质稳定，适用于专业性医疗机构。此外，本发明的医疗废水处理装置设置在移动支架上，减小占地面积，提高空间利用率。
