申请日2017.01.18
公开(公告)日2017.09.05
IPC分类号C02F9/08
摘要
本实用新型公开了一种工厂污水处理系统，包括有并排设置的第一沉淀池和第二沉淀池，第二沉淀池的右侧设置有紫外线消毒池，紫外线消毒池的右侧设置有石英砂过滤池，石英砂过滤池的右侧设置有鹅卵石过滤池，鹅卵石过滤池的右侧设置有无纺布过滤池，无纺布过滤池的右侧设置有清水池，清水池的右侧设置有微气泡发生装置。使用时污水先经过第一沉淀池和第二沉淀池沉降，去掉颗粒性的杂质，之后进入到紫外线消毒池中进行消毒，最后进行过滤，可以充分去掉污水中的杂质，同时超氧纳米微气泡发生器可以实时产生大量的超氧纳米微气泡，实现多种有机废气、有机废水的高效分解及打断有机物的分子链结构，处理效果好，使用成本低。
摘要附图
权利要求书

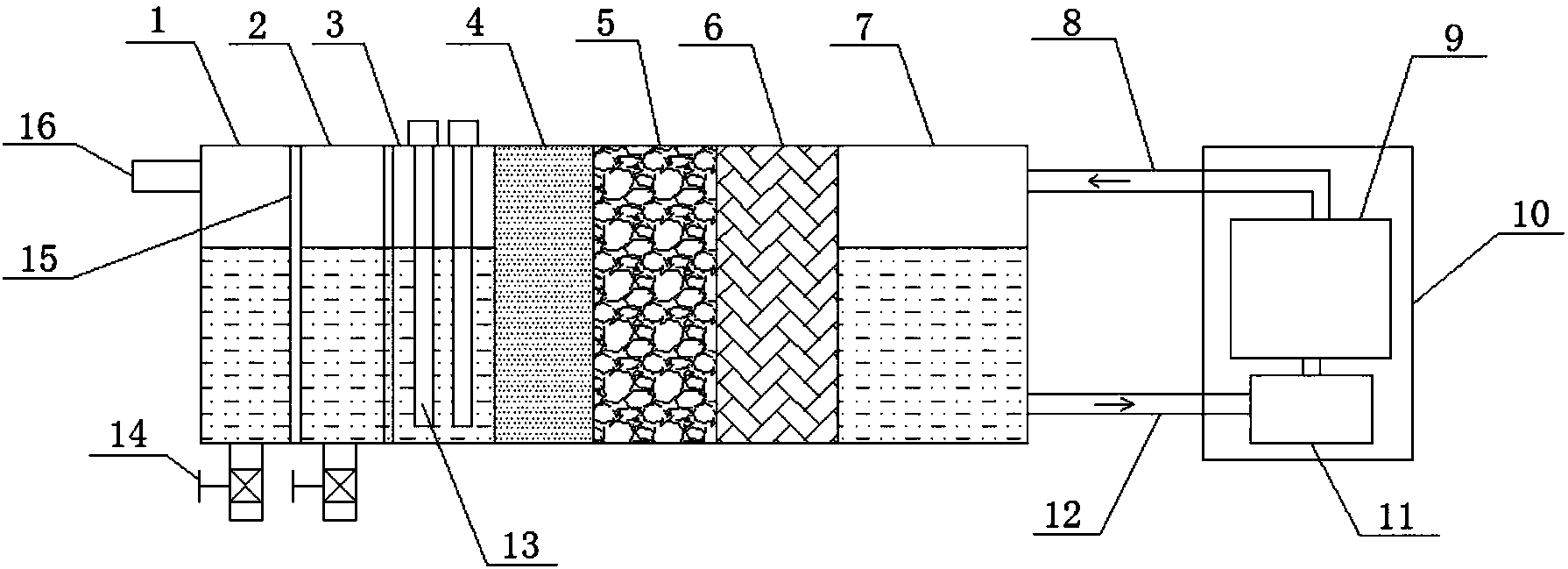

1.一种工厂污水处理系统，其特征在于：包括有并排设置的第一沉淀池(1)和第二沉淀池(2)，所述第二沉淀池(2)的右侧设置有紫外线消毒池(3)，所述紫外线消毒池(3)的右侧设置有石英砂过滤池(4)，所述石英砂过滤池(4)的右侧设置有鹅卵石过滤池(5)，所述鹅卵石过滤池(5)的右侧设置有无纺布过滤池(6)，所述无纺布过滤池(6)的右侧设置有清水池(7)，所述清水池(7)的右侧设置有微气泡发生装置(10)，所述微气泡发生装置(10)包括有超氧纳米微气泡发生器(9)以及与所述超氧纳米微气泡发生器(9)连通的水泵(11)。
2.根据权利要求1所述的一种工厂污水处理系统，其特征在于：所述第一沉淀池(1)的左侧设置有进水口(16)。
3.根据权利要求1所述的一种工厂污水处理系统，其特征在于：所述第一沉淀池(1)、第二沉淀池(2)的底部均设置有控制阀(14)。
4.根据权利要求1所述的一种工厂污水处理系统，其特征在于：所述第一沉淀池(1)、第二沉淀池(2)之间设置有闸板(15)。
5.根据权利要求1所述的一种工厂污水处理系统，其特征在于：所述紫外线消毒池(3)的内部设置有若干个紫外线灯管(13)。
6.根据权利要求1所述的一种工厂污水处理系统，其特征在于：所述水泵(11)通过出水管(12)与所述清水池(7)连通，所述超氧纳米微气泡发生器(9)通过进水管(8)与所述清水池(7)连通。
说明书
一种工厂污水处理系统
技术领域
本实用新型涉及污水处理设备技术领域，尤其是涉及一种工厂污水处理系统。
背景技术
水是人类生命之源，生存之本。目前，工业生活用水的大幅度增加，使得污水排放量迅速增加，钢铁工业污水、食品工业污水、印刷污水、化工污水和生活污水是水体污染的主要污染源，特别是工业污水，大部分生产企业未经处理而直接将其排放，污染江河湖泊，使得水生动植物减少，饮用水质量下降，环境污染和生态平衡遭到破坏，水环境问题变得越来越严重，水质问题已经严重影响了我们人类的正常生活。因此，必须寻找有效的污水净化技术以实现水资源的可持续利用。
发明内容
本实用新型要解决的问题是提供一种设计合理、使用成本低、操作简单和污水处理效果好的工厂污水处理系统。
为解决上述技术问题，本实用新型采用的技术方案是：一种工厂污水处理系统，包括有并排设置的第一沉淀池和第二沉淀池，所述第二沉淀池的右侧设置有紫外线消毒池，所述紫外线消毒池的右侧设置有石英砂过滤池，所述石英砂过滤池的右侧设置有鹅卵石过滤池，所述鹅卵石过滤池的右侧设置有无纺布过滤池，所述无纺布过滤池的右侧设置有清水池，所述清水池的右侧设置有微气泡发生装置，所述微气泡发生装置包括有超氧纳米微气泡发生器以及与所述超氧纳米微气泡发生器连通的水泵。
优选地，上述的一种工厂污水处理系统，其中所述第一沉淀池的左侧设置有进水口。
优选地，上述的一种工厂污水处理系统，其中所述第一沉淀池、第二沉淀池的底部均设置有控制阀。
优选地，上述的一种工厂污水处理系统，其中所述第一沉淀池、第二沉淀池之间设置有闸板。
优选地，上述的一种工厂污水处理系统，其中所述紫外线消毒池的内部设置有若干个紫外线灯管。
优选地，上述的一种工厂污水处理系统，其中所述水泵通过出水管与所述清水池连通，所述超氧纳米微气泡发生器通过进水管与所述清水池连通。
本实用新型具有的优点和有益效果是：包括有并排设置的第一沉淀池和第二沉淀池，第二沉淀池的右侧设置有紫外线消毒池，紫外线消毒池的右侧设置有石英砂过滤池，石英砂过滤池的右侧设置有鹅卵石过滤池，鹅卵石过滤池的右侧设置有无纺布过滤池，无纺布过滤池的右侧设置有清水池，清水池的右侧设置有微气泡发生装置，微气泡发生装置包括有超氧纳米微气泡发生器以及与超氧纳米微气泡发生器连通的水泵。使用时污水先经过第一沉淀池和第二沉淀池沉降，去掉颗粒性的杂质，之后进入到紫外线消毒池中进行消毒，最后进行过滤，可以充分去掉污水中的杂质，同时超氧纳米微气泡发生器可以实时产生大量的超氧纳米微气泡，超氧纳米微气泡是纳米级的气泡，使气泡在水中渐渐变小、相伴随的气泡内部压力相反的却是持续增加，在气泡“裂解”后会产生瞬时间高压同时增加水体中的溶氧及高浓氧负离子，实现多种有机废气、有机废水的高效分解及打断有机物的分子链结构，处理效果好，使用成本低。
