申请日2017.01.17
公开(公告)日2017.08.04
IPC分类号C02F1/02; C02F1/66
摘要
本实用新型公开了一种废液灭活及污水中和的综合系统，其包括污水储水罐、通过第一管道与污水储水罐相连通的第一污水处理罐、以及通过第二管道与第一污水处理罐相连通的第二污水处理罐，污水储水罐与排污管相连通，污水处理罐的下方连接有排水管，第一污水处理罐和第二污水处理罐均与废液灭活装置、污水中和装置相连通，污水中和装置包括储酸桶和储碱桶，储酸桶和储碱桶之间设置有共用管道，共用管道通过第五管道与第一污水处理罐相连通，通过第六管道与第二污水处理罐相连通。本实用新型可同时进行废液灭活处理和污水中和处理，提高废液的处理效率，减少处理装置的占用面积，保证废液合格排放。

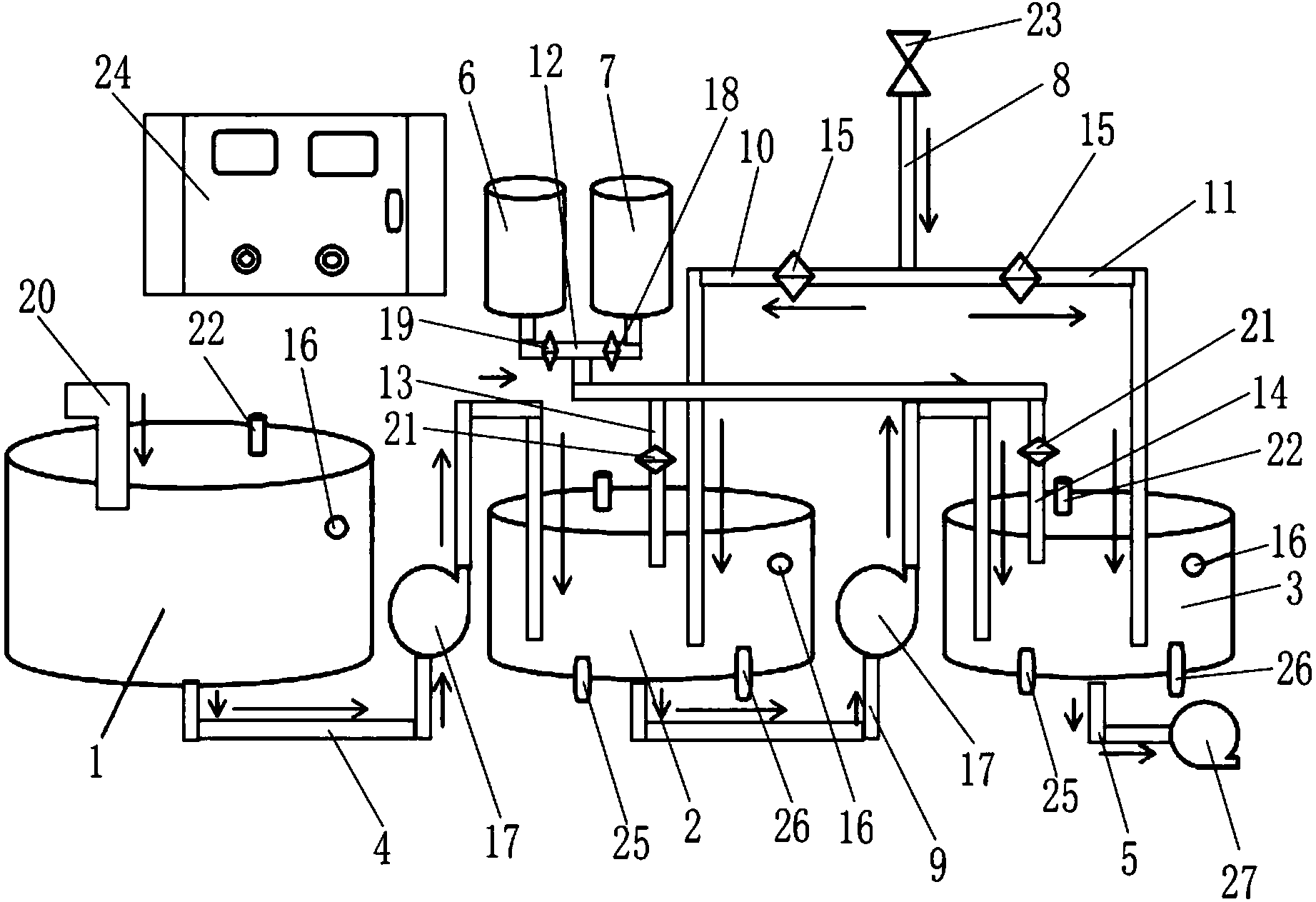

摘要附图
权利要求书
1.一种废液灭活及污水中和的综合系统，其特征在于：所述废液灭活及污水中和的综合系统包括污水储水罐(1)、通过第一管道(4)与所述污水储水罐(1)相连通的第一污水处理罐(2)、以及通过第二管道(9)与所述第一污水处理罐(2)相连通的第二污水处理罐(3)，所述污水储水罐(1)与排污管相连通(20)，所述污水处理罐(3)的下方连接有排水管(5)，所述第一污水处理罐(2)和所述第二污水处理罐(3)均与废液灭活装置、污水中和装置相连通，所述污水中和装置包括储酸桶(6)和储碱桶(7)，所述储酸桶(6)和所述储碱桶(7)之间设置有共用管道(12)，所述共用管道(12)通过第五管道(13)与所述第一污水处理罐(2)相连通，通过第六管道(14)与所述第二污水处理罐(3)相连通。
2.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述废液灭活装置包括蒸汽管道(8)，所述第一污水处理罐(2)通过第三管道(10)与所述蒸汽管道(8)相连通，所述第二污水处理罐(3)通过第四管道(11)与所述蒸汽管道(8)相连通，所述蒸汽管道(8)上设置有开启或者关闭蒸汽流通的控制阀(23)。
3.根据权利要求2所述的废液灭活及污水中和的综合系统，其特征在于：所述第三管道(10)和所述第四管道(11)上均设置有控制蒸汽流量的第一电磁阀(15)。
4.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述污水储水罐(1)、所述第一污水处理罐(2)和所述第二污水处理罐(3)内均设置有液位浮球计(16)。
5.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述第一管道(4)和所述第二管道(9)上均设置有输送泵(17)。
6.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述共用管道(12)上分别设置有控制碱性溶液流量的第二电磁阀(18)和控制流出酸性溶液流量的第三电磁阀(19)。
7.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述第五管道(13)和所述第六管道(14)上均设置有第四电磁阀(21)。
8.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述污水储水罐(1)的上方、所述第一污水处理罐(2)的上方和所述第二污水处理罐(3)的上方均设置有排气管(22)。
9.根据权利要求1所述的废液灭活及污水中和的综合系统，其特征在于：所述第一污水处理罐(2)和所述第二污水处理罐(3)的下方均设置有温度感应器(25)和PH感应器(26)。
10.根据权利要求1至9任一项所述的废液灭活及污水中和的综合系统，其特征在于：所述废液灭活及污水中和的综合系统还包括PLC控制器(24)，所述PLC控制器(24)分别与所述废液灭活装置、所述污水中和装置电性连接。
说明书
废液灭活及污水中和的综合系统
技术领域
本实用新型涉及一种废液灭活及污水中和的综合系统。
背景技术
目前在生物制药项目中，因微生物作为工艺生产中最主要的生产物，如细菌、真菌、病毒等，造成在生产的废液中往往含有大量活性微生物，而且该废液的酸碱度很可能会超出规定的范围，若把这些废液往外排出，势必会对周围的环境引起环境质量下降或生态失调，这种变化反过来会对人类的生产和生活产生不利的影响。因此，必须对生产的废液进行污水处理，以其达到排水某一水体或再次使用的水质。
现有的生产废液在处理时，先对废液进行多次的废液灭活处理，然后再对处理过的废液进行污水中和处理以保证排出废液的酸碱度。这种模式的处理装置多，而且占用空间大，极大地影响了废液处理的效率。而且现有的废液灭活处理均采用加热罐的方式进行灭活处理，这样就需另外设置加热装置，造成结构复杂，而且占地面积大，工作效率低下。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是提供一种可同时进行废液灭活处理和污水中和处理且保证污水合格排放的废液灭活及污水中和的综合系统。
(二)技术方案
为解决上述技术问题，本实用新型提供一种废液灭活及污水中和的综合系统，其包括污水储水罐、通过第一管道与污水储水罐相连通的第一污水处理罐、以及通过第二管道与第一污水处理罐相连通的第二污水处理罐，污水储水罐与排污管相连通，污水处理罐的下方连接有排水管，第一污水处理罐和第二污水处理罐均与废液灭活装置、污水中和装置相连通，污水中和装置包括储酸桶和储碱桶，储酸桶和储碱桶之间设置有共用管道，共用管道通过第五管道与第一污水处理罐相连通，通过第六管道与第二污水处理罐相连通。
其中，废液灭活装置包括蒸汽管道，第一污水处理罐通过第三管道与蒸汽管道相连通，第二污水处理罐通过第四管道与蒸汽管道相连通，蒸汽管道上设置有开启或者关闭蒸汽流通的控制阀。
其中，第三管道和第四管道上均设置有控制蒸汽流量的第一电磁阀。
其中，污水储水罐、第一污水处理罐和第二污水处理罐内均设置有液位浮球计。
其中，第一管道和第二管道上均设置有输送泵。
其中，共用管道上分别设置有控制碱性溶液流量的第二电磁阀和控制流出酸性溶液流量的第三电磁阀。
其中，第五管道和第六管道上均设置有第四电磁阀。
其中，污水储水罐的上方、第一污水处理罐的上方和第二污水处理罐的上方均设置有排气管
其中，第一污水处理罐和第二污水处理罐的下方均设置有温度感应器和PH感应器。
其中，废液灭活及污水中和的综合系统还包括PLC控制器，PLC控制器分别与废液灭活装置、污水中和装置电性连接。
(三)有益效果
与现有技术相比，本实用新型可同时进行废液灭活处理和污水中和处理，提高废液的处理效率，减少处理装置的占用面积，保证废液合格排放;而且采用蒸汽进行灭活处理，可进一步提高废液的处理效率，使能源再利用;该综合系统可以通过PLC控制器控制，使废液处理实现自动化，提高处理能力。
