申请日2016.11.09
公开(公告)日2017.07.07
IPC分类号E03F5/22
摘要
本实用新型公开了一种方便拆修清理的一体化污水泵站，包括泵站本体，所述泵站本体左侧设有进液管，所述进液管左端设有第一连接法兰，所述进液管右端设有止水阀，所述止水阀上设有操纵杆，所述泵站本体内底部设有水泵，所述水泵上安装有安装座，所述水泵上还设有进水管和竖排液管，所述竖排液管上设有阀门，所述竖排液管顶端设有贯穿于泵站本体的排液横管，所述排液横管一端设有第二连接法兰。本实用新型可以实现便捷的排水，同时设备的安装也是十分便利的，提高了设备的装配效率，大大提高使用效果。

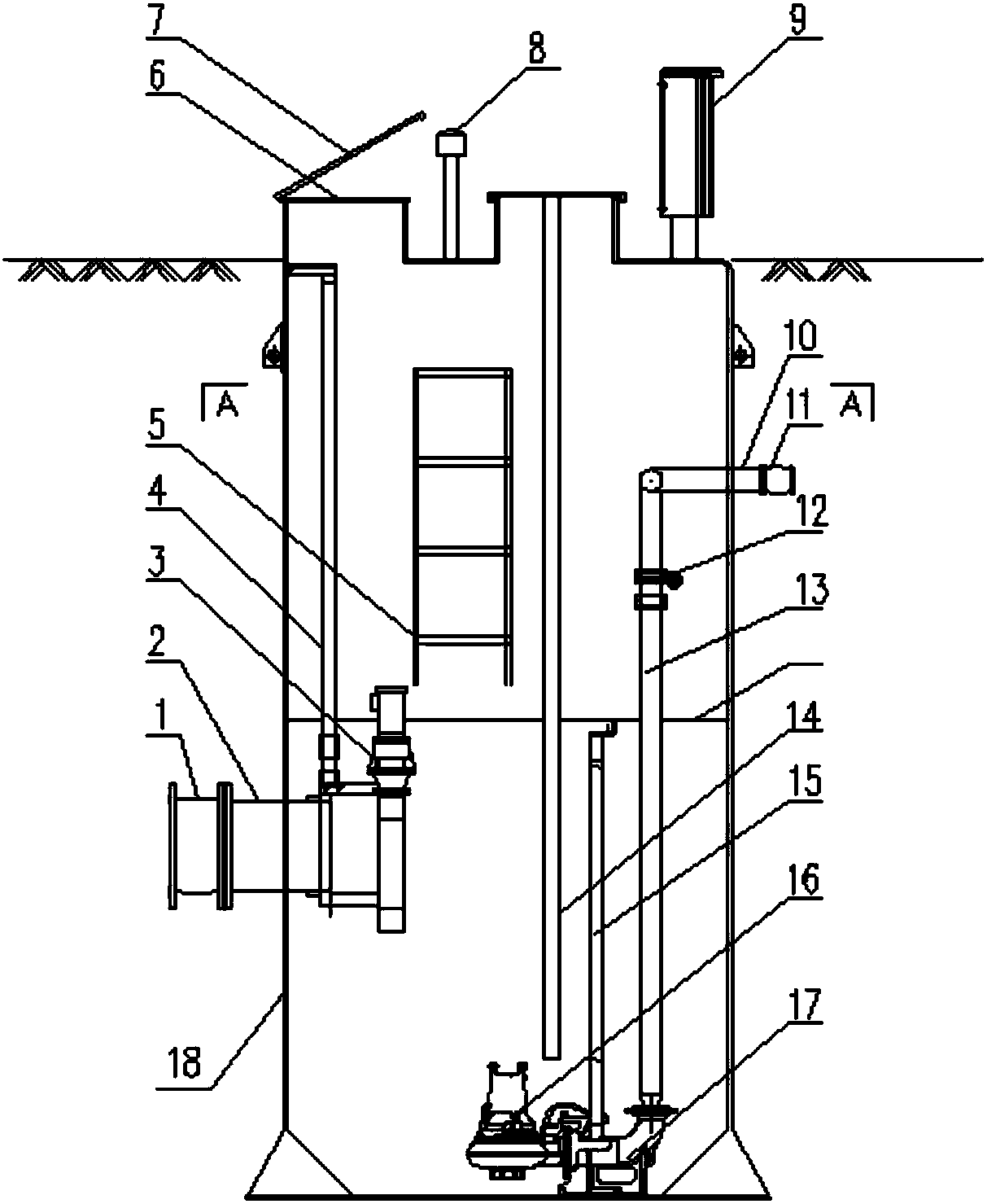

摘要附图
权利要求书
1.一种方便拆修清理的一体化污水泵站，包括泵站本体(18)，其特征在于：所述泵站本体(18)左侧设有进液管(2)，所述进液管(2)左端设有第一连接法兰(1)，所述进液管(2)右端设有止水阀(3)，所述止水阀(3)上设有操纵杆(4)，所述泵站本体(18)内底部设有水泵(17)，所述水泵(17)上安装有安装座(16)，所述水泵(17)上还设有进水管(15)和竖排液管(13)，所述竖排液管(13)上设有阀门(12)，所述竖排液管(13)顶端设有贯穿于泵站本体(18)的排液横管(10)，所述排液横管(10)一端设有第二连接法兰(11)。
2.根据权利要求1所述的一种方便拆修清理的一体化污水泵站，其特征在于：所述泵站本体(18)顶部设有井口(6)，所述井口(6)上铰接有上盖(7)。
3.根据权利要求2所述的一种方便拆修清理的一体化污水泵站，其特征在于：所述井口(6)右侧设有指示灯(8)和警示牌(9)。
4.根据权利要求1所述的一种方便拆修清理的一体化污水泵站，其特征在于：所述泵站本体(18)内壁上设有扶梯(5)。
说明书
一种方便拆修清理的一体化污水泵站
技术领域
本实用新型涉及污水处理技术领域，具体为一种方便拆修清理的一体化污水泵站。
背景技术
污水治理过程中需要一个污水排污的泵站，但是已有的污水排污泵站往往设备都是安装固定了，不便于拆卸，同时在维修过程中也不是十分的便利，这些都是需要我们注意的地方，从而去提高污水泵站的使用效果。
实用新型内容
本实用新型的目的在于提供一种方便拆修清理的一体化污水泵站，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便拆修清理的一体化污水泵站，包括泵站本体，所述泵站本体左侧设有进液管，所述进液管左端设有第一连接法兰，所述进液管右端设有止水阀，所述止水阀上设有操纵杆，所述泵站本体内底部设有水泵，所述水泵上安装有安装座，所述水泵上还设有进水管和竖排液管，所述竖排液管上设有阀门，所述竖排液管顶端设有贯穿于泵站本体的排液横管，所述排液横管一端设有第二连接法兰。
优选的，所述泵站本体顶部设有井口，所述井口上铰接有上盖。
优选的，所述井口右侧设有指示灯和警示牌。
优选的，所述泵站本体内壁上设有扶梯。
与现有技术相比，本实用新型的有益效果是：本实用新型可以实现便捷的排水，同时设备的安装也是十分便利的，提高了设备的装配效率，大大提高使用效果。
