申请日2016.10.31
公开(公告)日2017.05.03
IPC分类号C02F1/56; B01F7/04; B01F15/04
摘要
一种污水处理药剂自动溶解使用装置，包括控制器(1)、桶二(2)、设有搅拌器(3)的桶一(4)、将桶一(4)内的搅拌液输送至桶二(2)的泵体(5)，所述的桶一(4)设有检测桶内液位是否达到所需高低位时的液位传感器(6)，所述的桶一(4)的进水管道上设有控制管内流体流通或截止的电磁阀(7)，所述的搅拌器(3)、液位传感器(6)、电磁阀(7)、泵体(5)与控制器(1)连接。该污水处理药剂自动溶解使用装置能便捷而准确的控制药剂和水的用量比例，且整个搅拌及使用过程自动进行。

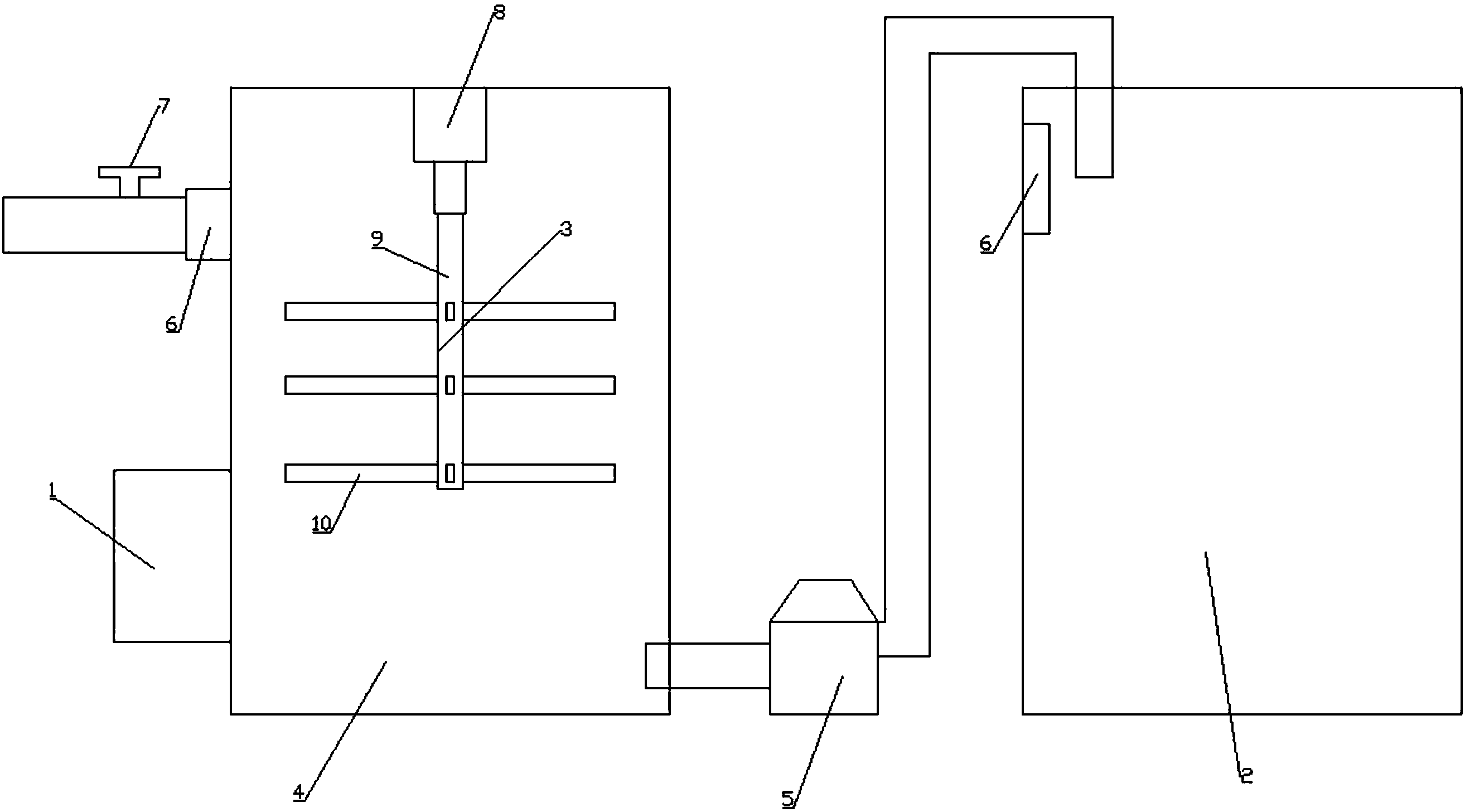

摘要附图
权利要求书
1.一种污水处理药剂自动溶解使用装置，其特征在于：包括控制器(1)、桶二(2)、设有搅拌器(3)的桶一(4)、将桶一(4)内的搅拌液输送至桶二(2)的泵体(5)，所述的桶一(4)设有检测桶内液位是否达到所需高低位时的液位传感器(6)，所述的桶一(4)的进水管道上设有控制管内流体流通或截止的电磁阀(7)，所述的搅拌器(3)、液位传感器(6)、电磁阀(7)、泵体(5)与控制器(1)连接。
2.根据权利要求1所述的污水处理药剂自动溶解使用装置，其特征在于：所述的桶二(2)也设有检测桶内液位是否达到所需高位时的液位传感器(6)。
3.根据权利要求1所述的污水处理药剂自动溶解使用装置，其特征在于：所述控制器(1)为PLC控制器。
4.根据权利要求1所述的污水处理药剂自动溶解使用装置，其特征在于：所述的搅拌器(3)包括倒装在桶一(4)顶部的电动机(8)、安装在电动机(8)输出轴上的搅拌刀轴(9)，所述的搅拌刀轴(9)上沿其长度方向间隔设有多组刀片(10)，每组刀片中的所有刀片成周向布设。
说明书
污水处理药剂自动溶解使用装置
技术领域
本实用新型涉及污水处理技术领域，具体讲是指一种污水处理药剂自动溶解使用装置。
背景技术
作为一种污水处理药剂，PAM是国内常用的非离子型高分子絮凝剂。在使用前该污水处理药剂需与水按照一定比例混合搅拌至少2小时后才能充分发挥其药性。
而目前对于PAM的搅拌，每次都需要对药剂和水的用量进行调配，为操作带来诸多不便，且从搅拌到使用的过程自动化程度低，无法满足规模化批量使用。
实用新型内容
本实用新型要解决的技术问题是，提供一种污水处理药剂自动溶解使用装置，该污水处理药剂自动溶解使用装置能便捷而准确的控制药剂和水的用量比例，且整个搅拌及使用过程自动进行。
本实用新型的技术解决方案是，提供一种污水处理药剂自动溶解使用装置，包括控制器、桶二、设有搅拌器的桶一、将桶一内的搅拌液输送至桶二的泵体，所述的桶一设有检测桶内液位是否达到所需高低位时的液位传感器，所述的桶一的进水管道上设有控制管内流体流通或截止的电磁阀，所述的搅拌器、液位传感器、电磁阀、泵体与控制器连接。
所述的桶二也设有检测桶内液位是否达到所需高位时的液位传感器，防止桶二内搅拌液的溢出。
所述控制器为PLC控制器，具有结构简单、性能优越、可靠性高、灵活通用、使用方便的优点。
所述的搅拌器包括倒装在桶一顶部的电动机、安装在电动机输出轴上的搅拌刀轴，所述的搅拌刀轴上沿其长度方向间隔设有多组刀片，每组刀片中的所有刀片成周向布设，该结构的搅拌器搅拌效率高。
本实用新型的污水处理药剂自动溶解使用装置，能使污水处理药剂与水按照所需比例于桶内搅拌，待搅拌所需时间后即可由泵体将搅拌液输送至桶二中使用，药剂和水混合比例准确，整个操作过程由控制器自动控制，自动化程度高，能实现规模化批量使用。
