申请日2016.12.21
公开(公告)日2017.08.04
IPC分类号C02F1/50; C02F1/00
摘要
本实用新型公开了小型医疗废水一体化处理装置，包括过滤箱和接触消毒箱，所述过滤箱和接触消毒箱通过管道连接，所述过滤箱侧面连接有污水进水管、反洗进水管和反洗排水管，所述污水进水管上设有第一电磁阀，所述反洗进水管上设有第二电磁阀，所述反洗排水管上设有第三电磁阀，反洗排水管的出口处设有反洗储水池，本小型医疗废水一体化处理装置，设备整体占地面积小，集成了过滤、消毒工艺，用户不需要额外建设消毒接触池，只需要将门诊洗手盆废水集中后自流或者加压进入设备即可，污水外排可采用加压或者自流方式，整个处理工艺保证了消毒时间不小于1h，整套设备自动化运行，使用方只需要定期投加固体消毒药剂即可。

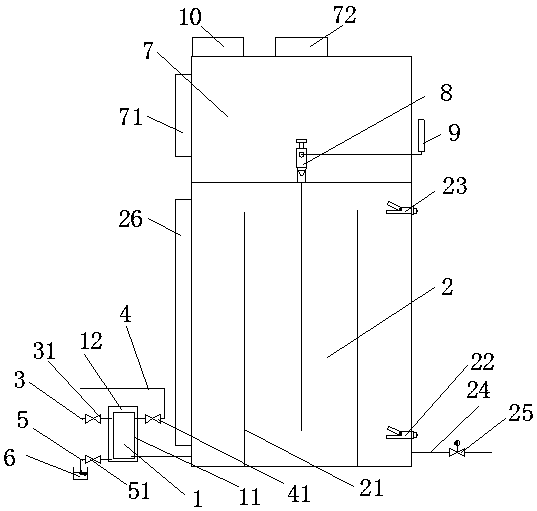

摘要附图
权利要求书
1.小型医疗废水一体化处理装置，包括过滤箱(1)和接触消毒箱(2)，其特征在于：所述过滤箱(1)和接触消毒箱(2)通过管道连接，所述过滤箱(1)侧面连接有污水进水管(3)、反洗进水管(4)和反洗排水管(5)，所述污水进水管(3)上设有第一电磁阀(31)，所述反洗进水管(4)上设有第二电磁阀(41)，所述反洗排水管(5)上设有第三电磁阀(51)，所述反洗排水管(5)的出口处设有反洗储水池(6)，所述接触消毒箱(2)一侧设有第一液位传感器(22)和第二液位传感器(23)，所述第一液位传感器(22)设在第二液位传感器(23)的下方，所述第一液位传感器(22)的下方设有污水排放管(24)，所述污水排放管(24)上设有第四电磁阀(25)，所述接触消毒箱(2)的另一侧设有第一液位指示管(26)，所述接触消毒箱(2)的上表面上设有加药箱(7)，所述加药箱(7)的内腔通过管道与接触消毒箱(2)连接，所述加药箱(7)与接触消毒箱(2)的连接管道上设有滴定阀(8)，所述加药箱(7)的顶端设有加药口(72)，所述加药口(72)的侧面设有控制箱(10)，所述控制箱(10)内设有信息处理模块(101)、处理器(103)和控制开关组(104)，所述第一液位传感器(22)和第二液位传感器(23)的输出端电连接信息处理模块(101)的输入端，所述信息处理模块(101)的输出端电连接处理器(103)的输入端，所述处理器(103)的输出端电连接控制开关组(104)的输入端，所述控制开关组(104)的输出端分别电连接第一电磁阀(31)、第二电磁阀(41)、第三电磁阀(51)、第四电磁阀(25)和滴定阀(8)的输入端。
2.根据权利要求1所述的小型医疗废水一体化处理装置，其特征在于：所述过滤箱(1)内设有过滤板(11)，所述过滤板(11)和过滤箱(1)的内壁之间设有回流槽(12)，所述污水进水管(3)和反洗进水管(4)出水口均设在回流槽(12)内，所述反洗进水管(4)的进水口设在过滤板(11)的内侧，所述过滤箱(1)与接触消毒箱(2)的连接管道的进水口也设置过滤板(11)的内侧。
3.根据权利要求1所述的小型医疗废水一体化处理装置，其特征在于：所述滴定阀(8)的侧面通过管道连接有标定柱(9)，所述标定柱(9)设在加药箱(7)的外侧面上。
4.根据权利要求1所述的小型医疗废水一体化处理装置，其特征在于：所述接触消毒箱(2)内设置有三块分隔板(21)，所述分隔板(21)的设置高度小于接触消毒箱(2)的内腔高度设置，且两外侧的分隔板(21)底面设在接触消毒箱(2)的内腔底端，中间分隔板(21)底面设在接触消毒箱(2)的内腔顶端。
5.根据权利要求1所述的小型医疗废水一体化处理装置，其特征在于：所述控制箱(10)内设有计时器(102)，所述计时器(102)与处理器(103)双向电连接。
说明书
小型医疗废水一体化处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种小型医疗废水一体化处理装置。
背景技术
当前，医疗废水消毒越来越受到关注，由于医疗废水携带的细菌和病毒很多，如果未经处理直接外流会造成环境的污染，因此国家在近年越来越重视医疗废水处理，常规大型医院的污水处理设施已经较为完善，但是在门诊方面，由于各方面的原因导致大量的携带病毒细菌的污水未经处理排放，目前国家相关部门已经开始重视小型门诊的医疗废水处理情况，由于小型门诊占地面积较小，污水量不大，但是传统的消毒设备占地面积大，操作复杂不适合门诊医疗废水的处理。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供小型医疗废水一体化处理装置，设备占地面积小，集成了过滤、消毒工艺，用户不需要额外建设消毒接触池，只需要将门诊洗手盆废水集中后自流或者加压进入设备即可，污水外排可采用加压或者自流方式，整个处理工艺保证了消毒时间不小于1h，整套设备自动化运行，使用方只需要定期投加固体消毒药剂即可，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：小型医疗废水一体化处理装置，包括过滤箱和接触消毒箱，所述过滤箱和接触消毒箱通过管道连接，所述过滤箱侧面连接有污水进水管、反洗进水管和反洗排水管，所述污水进水管上设有第一电磁阀，所述反洗进水管上设有第二电磁阀，所述反洗排水管上设有第三电磁阀，所述反洗排水管的出口处设有反洗储水池，所述接触消毒箱一侧设有第一液位传感器和第二液位传感器，所述第一液位传感器设在第二液位传感器的下方，所述第一液位传感器的下方设有污水排放管，所述污水排放管上设有第四电磁阀，所述接触消毒箱的另一侧设有第一液位指示管，所述接触消毒箱的上表面上设有加药箱，所述加药箱的内腔通过管道与接触消毒箱连接，所述加药箱与接触消毒箱的连接管道上设有滴定阀，所述加药箱的顶端设有加药口，所述加药口的侧面设有控制箱，所述控制箱内设有信息处理模块、处理器和控制开关组，所述第一液位传感器和第二液位传感器的输出端电连接信息处理模块的输入端，所述信息处理模块的输出端电连接处理器的输入端，所述处理器的输出端电连接控制开关组的输入端，所述控制开关组的输出端分别电连接第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀和滴定阀的输入端。
作为本实用新型的一种优选技术方案，所述过滤箱内设有过滤板，所述过滤板和过滤箱的内壁之间设有回流槽，所述污水进水管和反洗进水管出水口均设在回流槽内，所述反洗进水管的进水口设在过滤板的内侧，所述过滤箱与接触消毒箱的连接管道的进水口也设置过滤板的内侧。
作为本实用新型的一种优选技术方案，所述滴定阀的侧面通过管道连接有标定柱，所述标定柱设在加药箱的外侧面上。
作为本实用新型的一种优选技术方案，所述接触消毒箱内设置有三块分隔板，所述分隔板的设置高度小于接触消毒箱的内腔高度设置，且两外侧的分隔板底面设在接触消毒箱的内腔底端，中间分隔板底面设在接触消毒箱的内腔顶端。
作为本实用新型的一种优选技术方案，所述控制箱内设有计时器，所述计时器与处理器双向电连接。
与现有技术相比，本实用新型的有益效果是：本小型医疗废水一体化处理装置，设备整体占地面积小，集成了过滤、消毒工艺，用户不需要额外建设消毒接触池，只需要将门诊洗手盆废水集中后自流或者加压进入设备即可，污水外排可采用加压或者自流方式，整个处理工艺保证了消毒时间不小于1h，整套设备自动化运行，使用方只需要定期投加固体消毒药剂即可。
