申请日2016.10.31
公开(公告)日2017.05.31
IPC分类号G01N33/38
摘要
一种交联环糊精处理焦化液态污泥实验装置，由多个部分组成，所述实验装置包括：烧杯、磁力搅拌器、磁力转子、玻璃棒、细绳、滤网袋和交联环糊精，本实用新型的有益效果在于：通过所述交联环糊精处理焦化液态污泥实验装置的结构组成，能够对净化定量焦化液态污泥所需的交联环糊精数量，作用的时间等参数，进行记录，为大规模工业化焦化液态污泥的无害化处理，提供有效的数据支持，且此实验装置结构简单，操作方便。

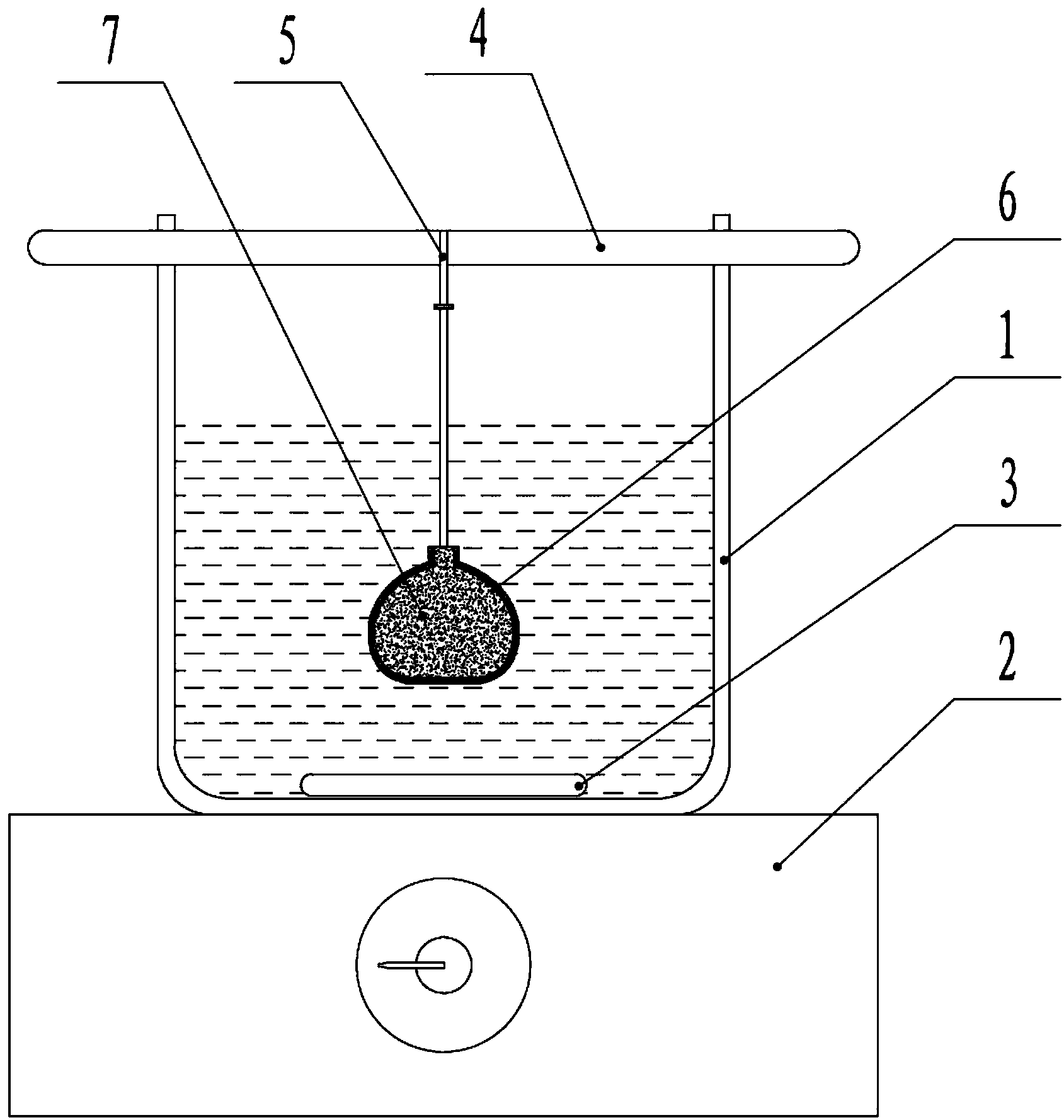

摘要附图
权利要求书
1.一种交联环糊精处理焦化液态污泥实验装置，由多个部分组成，所述实验装置包括：烧杯(1)、磁力搅拌器(2)、磁力转子(3)、玻璃棒(4)、细绳(5)、滤网袋(6)和交联环糊精(7)，其特征在于，所述烧杯(1)为上端开口的玻璃杯，其内装有一定量的焦化液态污泥，并放置在磁力搅拌器(2)的上端面中间位置，所述磁力转子(3)为两端圆滑的圆柱状结构，放置在烧杯(1)的底部中间位置，通过磁力搅拌器(2)进行驱动，所述玻璃棒(4)横放在烧杯(1)的上端，其中间位置连接有细绳(5)，所述细绳(5)的下端连接有滤网袋(6)，并在滤网袋(6)内填充有交联环糊精(7)。
2.如权利要求1所述的交联环糊精处理焦化液态污泥实验装置，其特征在于，烧杯(1)的上端面开有固定玻璃棒(4)的豁口，且侧壁标注有刻度。
3.如权利要求1所述的交联环糊精处理焦化液态污泥实验装置，其特征在于，细绳(5)上存在转动结，防止细绳(5)在滤网袋(6)带动的持续转动过程中，发生断裂，且细绳(5)的长度能够保证滤网袋(6)全部浸入到烧杯(1)中的焦化液态污泥中，并靠近磁力转子(3)位置。
说明书
一种交联环糊精处理焦化液态污泥实验装置
技术领域
本实用新型涉及一种实验装置，更具体地，涉及一种交联环糊精处理焦化液态污泥实验装置。
背景技术
随着社会的进步，人类越来越重视环境保护问题。但是在工业化的生产和制造过程中会产生大量焦化液态污泥，其中含有大量的化学品废水，这些废水会对人类和生物体造成影响和危害，目前，交联环糊精被广泛的应用于处理焦化液态污泥中的废水，而如何对交联环糊精和焦化液态污泥进行合理的配比，及作用时间等参数的设定，是处理焦化液态污泥的关键。
实用新型内容
基于处理焦化液态污泥时，交联环糊精配比和时间等参数的问题，本实用新型的目的在于提供一种交联环糊精处理焦化液态污泥实验装置。
本实用新型的目的主要通过以下的技术方案来实现。
一种交联环糊精处理焦化液态污泥实验装置，其包括：烧杯、磁力搅拌器、磁力转子、玻璃棒、细绳、滤网袋和交联环糊精，所述烧杯为上端开口的玻璃杯，其内装有一定量的焦化液态污泥，并放置在磁力搅拌器的上端面中间位置，所述磁力转子为两端圆滑的圆柱状结构，放置在烧杯的底部中间位置，通过磁力搅拌器进行驱动，所述玻璃棒横放在烧杯的上端，其中间位置连接有细绳，所述细绳的下端连接有滤网袋，并在滤网袋内填充有交联环糊精。
优选地，所述烧杯的上端面开有固定玻璃棒的豁口，且侧壁标注有刻度。
优选地，所述细绳上存在转动结，防止细绳在滤网袋带动的持续转动过程中，发生断裂，且细绳的长度能够保证滤网袋全部浸入到烧杯中的焦化液态污泥中，并靠近磁力转子位置。
与现有技术相比，本实用新型的一种交联环糊精处理焦化液态污泥实验装置的有益效果在于：
通过所述交联环糊精处理焦化液态污泥实验装置的结构组成，能够对净化定量焦化液态污泥所需的交联环糊精数量，作用的时间等参数，进行记录，为大规模工业化焦化液态污泥的无害化处理，提供有效的数据支持，且此实验装置结构简单，操作方便。
