申请日2016.10.31
公开(公告)日2017.06.27
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理设备技术领域，公开了一种医院综合污水处理系统，包括初滤池、化粪池、集水池、生化曝气池、沉淀池、消毒接触池、焚烧炉和高温加热池，初滤池的出液口连通化粪池的医疗进料口，化粪池还设置有生活污水进料口，化粪池的出口连通集水池的进口，集水池的出口连通生化曝气池，生化曝气池的液体出口连通消毒接触池的进口，生化曝气池的沉淀物出口连通沉淀池，消毒接触池的出口连通高温加热池，高温加热池安装在焚烧炉上方，初滤池的固体出料口、沉淀池的出口均与焚烧炉连通。其结构简单，能同时处理生活污水和医疗污水，适应性强、处理范围广、处理效果好、能源利用率高，管理维护方便简单，运用稳定可靠。

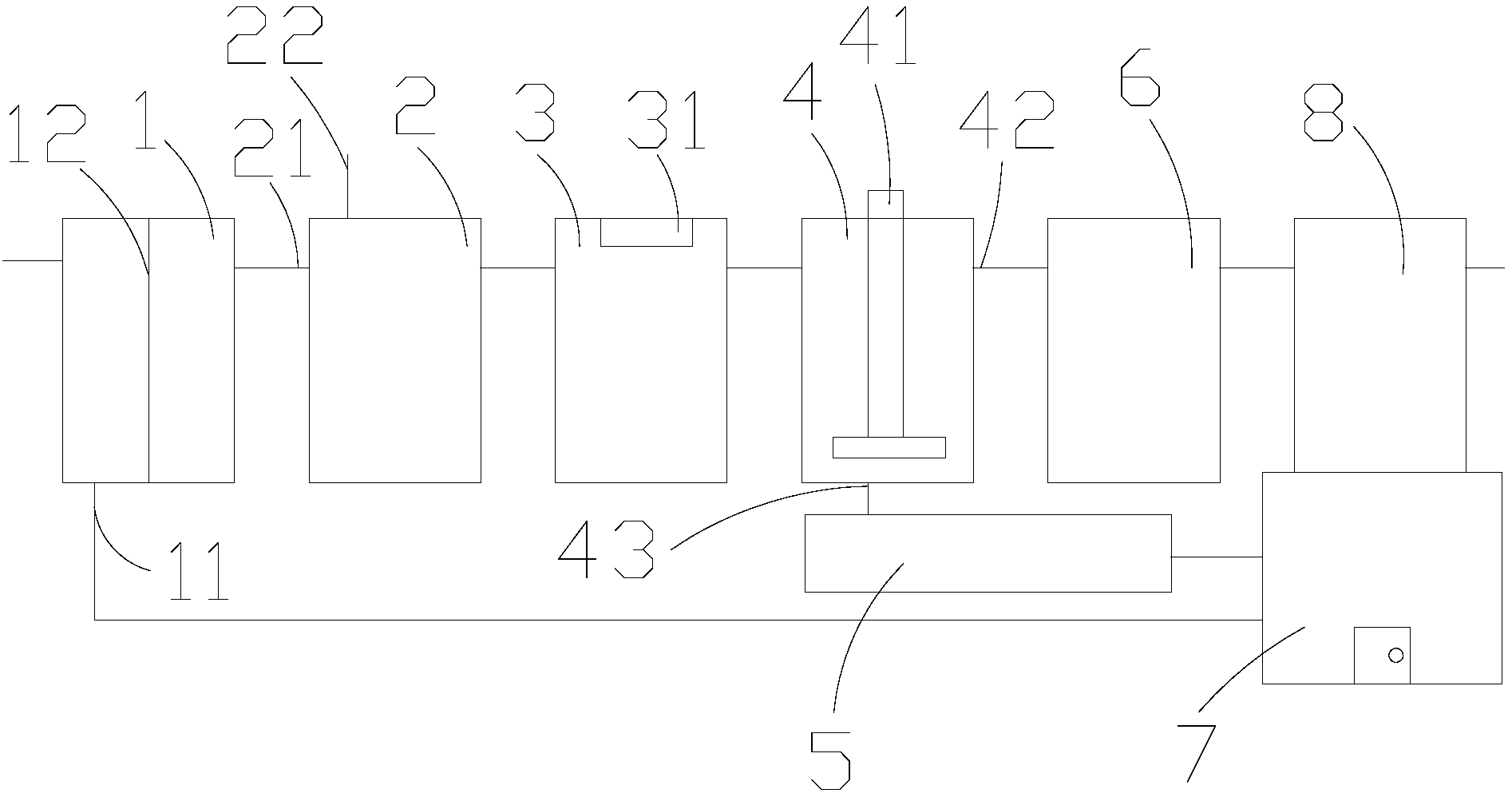

摘要附图
权利要求书
1.一种医院综合污水处理系统，其特征在于：包括初滤池、化粪池、集水池、生化曝气池、沉淀池、消毒接触池、焚烧炉和高温加热池，所述初滤池内安装有固体过滤筛，所述初滤池一端设有进料口、另一端设置有出液口，所述初滤池的出液口连通所述化粪池的医疗进料口，所述化粪池还设置有生活污水进料口，所述化粪池的出口连通集水池的进口，所述集水池的出口连通生化曝气池，所述生化曝气池内设有曝气装置，所述生化曝气池还设置有液体出口和沉淀物出口，所述生化曝气池的液体出口连通消毒接触池的进口，所述生化曝气池的沉淀物出口连通沉淀池，所述消毒接触池的出口连通高温加热池，所述高温加热池安装在焚烧炉上方，焚烧炉对高温加热池进行加热，所述初滤池还设置有固体出料口，所述初滤池的固体出料口、沉淀池的出口均与焚烧炉连通。
2.根据权利要求1所述的医院综合污水处理系统，其特征在于：所述曝气装置上安装有消音器。
3.根据权利要求1所述的医院综合污水处理系统，其特征在于：所述集水池上方设置有紫外线灯管。
4.根据权利要求1所述的医院综合污水处理系统，其特征在于：所述高温加热池设置有出水口，所述高温加热池的出水口连通冷却池。
说明书
一种医院综合污水处理系统
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种医院综合污水处理系统。
背景技术
医院的污水包括生活污水和医疗污水，医疗污水中含有大量的细菌、病毒、病原体、支原体和化学试剂等，同时污水中还夹杂有部分纱布等医疗固体污染物，具有空间污染、急性传染和潜伏性传染等特性，具有处理难度大、易造成二次污染等特点。现有的医院污水处理设备一般只能处理单一的污染物，且存在处理不完全，不能完全解决固体与液体污染物同时处理的问题。
实用新型内容
本实用新型旨在提供一种医院综合污水处理系统，很好的解决了上述问题，其结构简单，能同时处理生活污水和医疗污水，适应性强、处理范围广、处理效果好、能源利用率高、一次性投资低，减少了二次污染，管理维护方便简单，运用稳定可靠。
本实用新型的技术方案是一种医院综合污水处理系统，包括初滤池、化粪池、集水池、生化曝气池、沉淀池、消毒接触池、焚烧炉和高温加热池，所述初滤池内安装有固体过滤筛，所述初滤池一端设有进料口、另一端设置有出液口，所述初滤池的出液口连通所述化粪池的医疗进料口，所述化粪池还设置有生活污水进料口，所述化粪池的出口连通集水池的进口，所述集水池的出口连通生化曝气池，所述生化曝气池内设有曝气装置，所述生化曝气池还设置有液体出口和沉淀物出口，所述生化曝气池的液体出口连通消毒接触池的进口，所述生化曝气池的沉淀物出口连通沉淀池，所述消毒接触池的出口连通高温加热池，所述高温加热池安装在焚烧炉上方，焚烧炉对高温加热池进行加热，所述初滤池还设置有固体出料口，所述初滤池的固体出料口、沉淀池的出口均与焚烧炉连通。
进一步的，所述曝气装置上安装有消音器。
进一步的，所述集水池上方设置有紫外线灯管。
进一步的，所述高温加热池设置有出水口，所述高温加热池的出水口连通冷却池。
本实用新型的有益效果是：
1.本实用新型能同时处理医院的生活污水和医疗污水，适应性强、处理范围广、一次性投资低;
2.本实用新型对医疗污水进行固液分离，对固体污染物和液体污染物分别进行处理，处理完全，减少了二次污染，处理效果好，节约了成本，提高了处理效率;
3.本实用新型采用焚烧炉对固体污染物等难以分解和处理的污染物进行焚烧处理，同时利用焚烧产生的热能对处理后的污水进行高温加热，提高了能源的利用率，同时能对污水进行高温杀菌消毒处理，进一步提高了处理效果。
