申请日2016.10.31
公开(公告)日2017.06.27
IPC分类号C02F9/02
摘要
本实用新型涉及一种油罐区消防污水应急快速处理与回用装置，包括潜水泵、自清洗过滤器、增压泵、核桃壳过滤罐、陶瓷膜过滤罐、水槽、反冲洗水箱和水泵，其中核桃壳过滤罐采用上部配水、下部集水系统，配水、集水系统采用不锈钢筛管或筛板结构，陶瓷膜过滤罐的过滤部件采用陶瓷膜过滤管。本实用新型使用核桃壳过滤罐和陶瓷膜过滤罐对消防污水进行过滤和除油，处理速度快，处理效率高，消防污水可现场回用，节能环保。

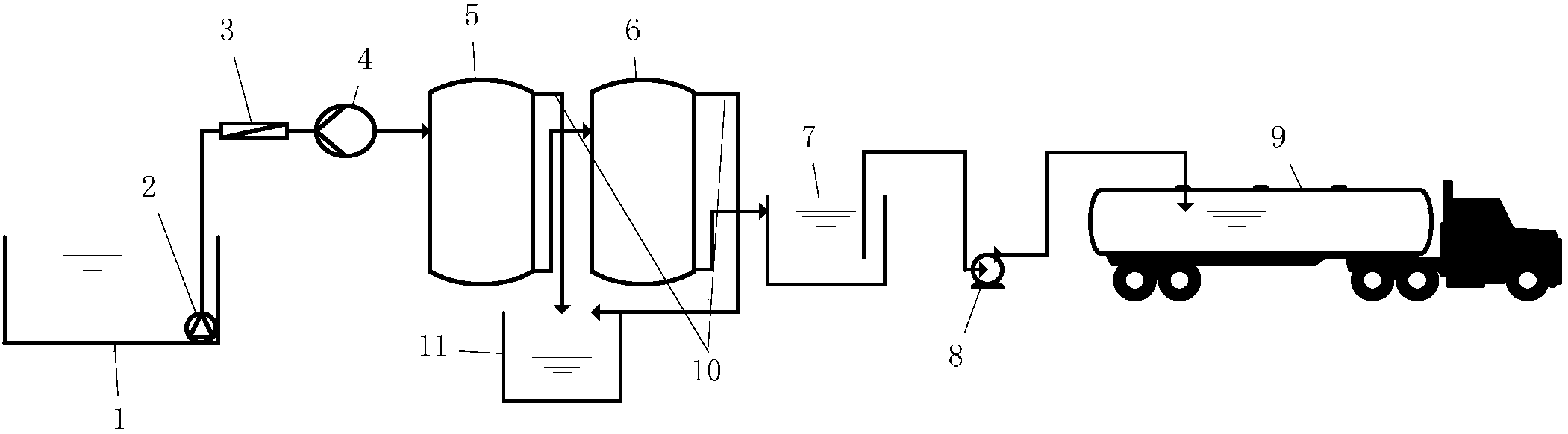

摘要附图
权利要求书
1.一种油罐区消防污水应急快速处理与回用装置，包括潜水泵、自清洗过滤器、增压泵、核桃壳过滤罐、陶瓷膜过滤罐、水槽、反冲洗水箱和水泵，其中潜水泵与自清洗过滤器通过消防水带连接，自清洗过滤器、增压泵、核桃壳过滤罐、陶瓷膜过滤罐、水槽、水泵依次用管线连接，核桃壳过滤罐、陶瓷膜过滤罐的上部具有反冲洗水出口，分别通过管线与反冲洗水箱连接，其特征在于，核桃壳过滤罐采用上部配水、下部集水系统，配水、集水系统采用不锈钢筛管或筛板结构，陶瓷膜过滤罐的过滤部件采用陶瓷膜过滤管。
2.根据权利要求1所述的一种油罐区消防污水应急快速处理与回用装置，其特征在于，所述潜水泵为防爆型潜水泵。
3.根据权利要求1所述的一种油罐区消防污水应急快速处理与回用装置，其特征在于，所述核桃壳过滤罐的滤料为核桃壳颗粒，粒径为0.8～1.2mm。
4.根据权利要求1所述的一种油罐区消防污水应急快速处理与回用装置，其特征在于，所述陶瓷膜过滤罐的过滤元件采用多孔陶瓷膜过滤管，陶瓷膜过滤管的多孔支撑体的主要成分是碳化硅，陶瓷膜管支撑体外表面涂有分离膜，分离膜的主要成分是氧化锆。
说明书
一种油罐区消防污水应急快速处理与回用装置
技术领域
本实用新型涉及污水处理、消防领域，特别涉及一种油罐区消防污水应急快速处理与回用装置。
背景技术
油罐区火灾爆炸事故危险等级高，具有燃烧猛烈、易形成立体火灾、燃烧时间长、扑救困难、耗费消防资源多等特点，事故的处置过程中会消耗大量消防水，这些消防水与油罐中的油品混合后将会产生大量消防污水。消防水的大量使用以及大量污水的产生迫使油罐区面临三方面的压力：
一是消防水供水系统水源不足。如果火灾规模较大，随着消防水的大量消耗，油罐区的消防水储存量可能无法满足灭火需求;
二是消防污水处理压力。灭火过程中产生的大量受到污染的消防水将会给油罐区的污水处理系统造成巨大冲击;
三是事故应急池容积不足。
灭火过程中产生的大量消防水最终进入罐区的应急池，如果罐区不具备应急池或应急池容积不足，大量消防污水将会流入外环境，造成环境污染事故。
专利CN201110126659.8介绍了一中含苯系物和氟蛋白的消防废水的处理方法，该方法适用于污水处理厂场日常污水处理，不适用于火灾现场大流量污水的快速应急处理。专利CN201010546541.6介绍了一种拦截消防废水的挡水吸水坝的制作方法，但没有解决消防水的处理与回用问题。
实用新型内容
本实用新型提供一种油罐区消防污水应急快速处理与回用装置，所述装置可以在油罐区发生火灾时，将产生的消防污水快速处理，处理出水的水质可以满足消防灭火的要求，将处理出水现场回用于灭火。
本实用新型解决其技术问题的技术方案是：
一种油罐区消防污水应急快速处理与回用装置，包括潜水泵、自清洗过滤器、增压泵、核桃壳过滤罐、陶瓷膜过滤罐、水槽、反冲洗水箱和水泵，其中潜水泵与自清洗过滤器通过消防水带连接，自清洗过滤器、增压泵、核桃壳过滤罐、陶瓷膜过滤罐、水槽、水泵依次用管线连接，核桃壳过滤罐、陶瓷膜过滤罐的上部具有反冲洗水出口，分别通过管线与反冲洗水箱连接，核桃壳过滤罐采用上部配水、下部集水系统，配水、集水系统采用不锈钢筛管或筛板结构，陶瓷膜过滤罐的过滤部件采用陶瓷膜过滤管。
优选地，所述潜水泵为防爆型潜水泵，这种潜水泵可以防止空气中油气浓度达到爆炸极限时发生爆炸事故。
优选地，所述核桃壳过滤罐的滤料为核桃壳颗粒，粒径为0.8～1.2mm。
优选地，所述核桃壳颗粒是由核桃壳经高温蒸煮后，加入氢氧化钠或氢氧化钾进行脱脂处理，然后再进行清洗、搓洗脱皮,送入烘干机烘干而得。
优选地，所述陶瓷膜过滤罐采用错流过滤。
优选地，所述陶瓷膜过滤罐的过滤元件采用多孔陶瓷膜过滤管，陶瓷膜过滤管的多孔支撑体的主要成分是碳化硅，陶瓷膜管支撑体外表面涂有分离膜，分离膜的主要成分是氧化锆。
使用本实用新型处理消防污水的工艺过程包括如下步骤：
(1)用防爆潜水泵将消防污水送入自清洗过滤器，去除污水中的固体杂质;
(2)过滤后的污水经增压泵增压后送入核桃壳过滤罐，去除污水中的悬浮物和油类;
(3)核桃壳过滤罐的出水进入陶瓷膜过滤罐，进一步过滤污水中的杂质和油类;
(4)陶瓷膜过滤罐的出水用泵打入消防车上的储水罐中，将处理过的水回用于灭火。
上述方案中的潜水泵放置于罐区防火堤内的地面上、消防污水液面以下，防止吸入浮油。
本实用新型的有益效果：
(1)本实用新型使用过滤器和核桃壳过滤罐对消防污水进行初步过滤和除油，无需沉淀和隔油工序，处理速度快、处理效率高;
(2)本实用新型所用核桃壳过滤罐中的核桃壳颗粒使用氢氧化钠或氢氧化钾进行脱脂处理后，进一步提高了滤油效果;
(3)本实用新型使用陶瓷膜过滤罐对核桃壳过滤罐出水进一步过滤、除油，进一步提高出水水质，而且处理速度快;
(4)本实用新型采用具有自动反冲洗功能的核桃壳过滤罐，操作方便，提高处理效率;
(5)本实用新型污水处理过程无需加药，操作简便，运行成本低;
(6)本实用新型处理过的消防污水直接进入消防车水罐，可以实现消防污水的现场回用。
