申请日2016.11.08
公开(公告)日2017.06.06
IPC分类号E03C1/122; E03B1/04; F16K11/052
摘要
本实用新型公开了一种具有分离净水和废水的卫生管道，包括管道，管道分为上管和下管，上管中安装有杂物隔离盒，杂物隔离盒呈一凹形，下管侧面连通有净水管，上管和下管通过螺纹连接，下管和上管连接处设置有一分水阀，分水阀由阀板、阀销和旋转手柄，阀板下部与阀销相连接，阀销连接有旋转手柄，阀板以旋转手柄为支点左右摆动。本实用新型其设计合理，结构简单，便于制造与安装，通过上管中的杂物隔离盒有利于隔离出一些杂物，使得分得的净水干净，便于人们的使用，且上管和下管是通过螺纹连接，一方面方便人们的安装，另一方面方便人们的更换。
权利要求书
1.一种具有分离净水和废水的卫生管道，包括管道，管道分为上管和下管，其特征在于，上管中安装有杂物隔离盒，杂物隔离盒呈一凹形，下管侧面连通有净水管，上管和下管通过螺纹连接，下管和上管连接处设置有一分水阀，分水阀由阀板、阀销和旋转手柄，阀板下部与阀销相连接，阀销连接有旋转手柄，阀板以旋转手柄为支点左右摆动。
2.如权利要求1所述一种具有分离净水和废水的卫生管道，其特征在于，所述阀板下部与阀销之间设置有密封圈。
3.如权利要求1所述一种具有分离净水和废水的卫生管道，其特征在于，所述净水管和下管内壁上分别设置有与阀板上部开启相应的弹性橡胶定位块一和弹性橡胶定位块二，所述与弹性橡胶定位块一和弹性橡胶定位块二相对应的阀板上设置有弹性橡胶定位块凹槽一和弹性橡胶定位块凹槽二。
4.如权利要求1所述一种具有分离净水和废水的卫生管道，其特征在于，所述上管和下管之间垫有密封垫。
说明书
一种具有分离净水和废水的卫生管道
技术领域
本实用新型涉及排水管技术领域，尤其涉及一种具有分离净水和废水的卫生管道。
背景技术
已知在家庭用水中人们对于冲洗厕所以及拖洗地板时，大部分都用清洁自来水，这样就会造成水资源的浪费的问题，对于家庭中有相当一部分的水可以重复利用，然而这部分的水缺通过管道直接排到下水道中去了，因此有必要对居民家庭中现有的卫生管道进行改进，提供一种具有更好的分离出净水和废水，提高水循环利用率的缺陷。
实用新型内容
针对现有技术中的不足，本实用新型提供了结构简单，便于制造与安装，同时能够提高家庭废水循环利用率问题，从而提供了一种具有分离净水和废水的卫生管道。
为了实现上述目的，本实用新型所采取的技术方案是：

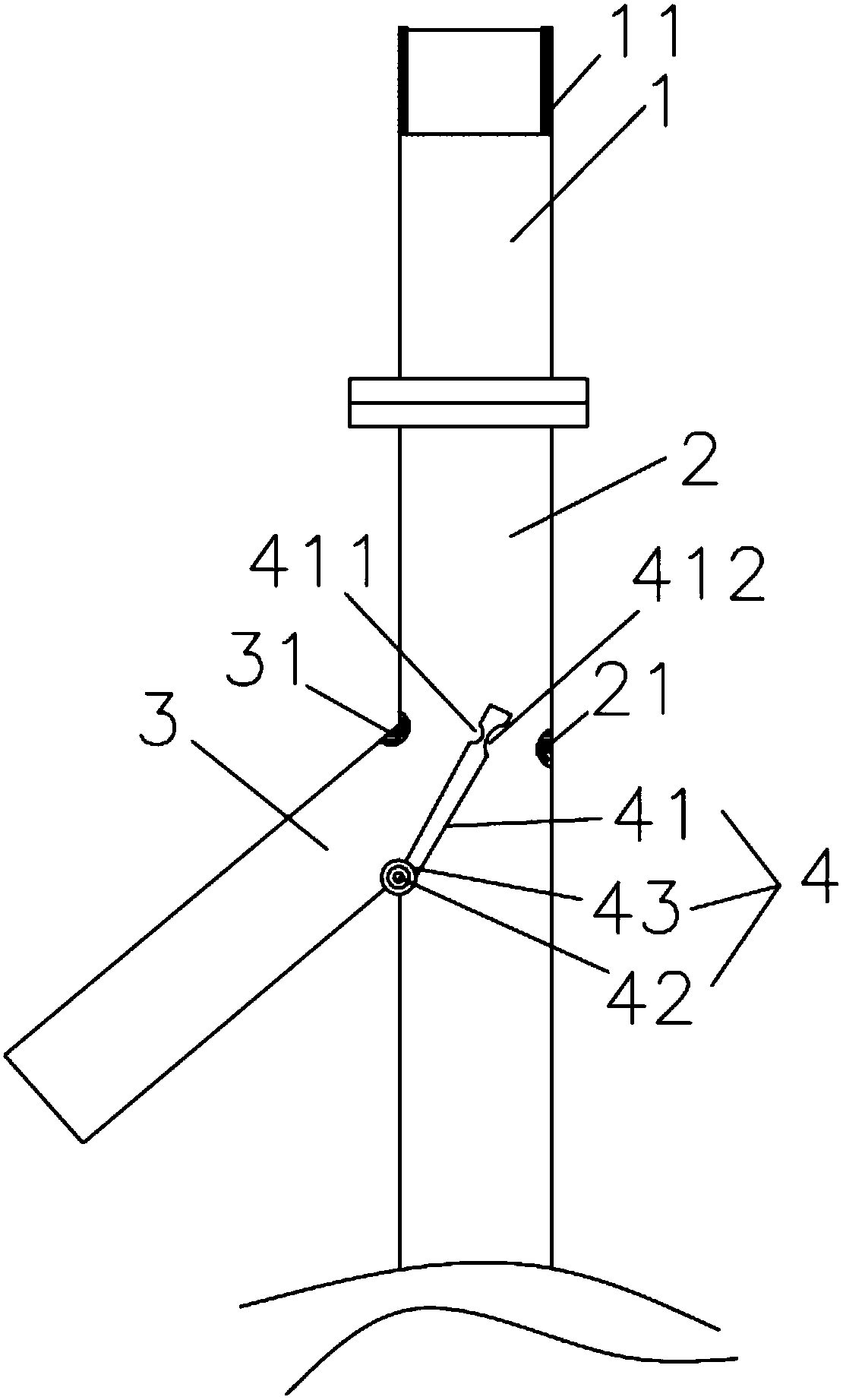

一种具有分离净水和废水的卫生管道，包括管道，管道分为上管和下管，上管中安装有杂物隔离盒，杂物隔离盒呈一凹形，下管侧面连通有净水管，上管和下管通过螺纹连接，下管和上管连接处设置有一分水阀，分水阀由阀板、阀销和旋转手柄，阀板下部与阀销相连接，阀销连接有旋转手柄，阀板以旋转手柄为支点左右摆动。
所述阀板下部与阀销之间设置有密封圈，其设计密封圈有利于提高其密封性。
所述净水管和下管内壁上分别设置有与阀板上部开启相应的弹性橡胶定位块一和弹性橡胶定位块二，所述与弹性橡胶定位块一和弹性橡胶定位块二相对应的阀板上设置有弹性橡胶定位块凹槽一和弹性橡胶定位块凹槽二，一方面使得阀板在运动过程中有利于减少与净水管和下管内壁相碰撞，减少阀板的损伤，提高其设备的使用寿命，另一方面也提高了其密封性，防止下排的水进入到关闭的管道中。
所述上管和下管之间垫有密封垫，防止在其结合位置出现泄漏的情况，提高上管和下管的密封性能。
本实用新型的有益效果：与现有技术相比，本实用新型通过上管中安装有杂物隔离盒，杂物隔离盒呈一凹形，下管侧面连通有净水管，上管和下管通过螺纹连接，下管和上管连接处设置有一分水阀，其设计合理，结构简单，便于制造与安装，通过上管中的杂物隔离盒有利于隔离出一些杂物，使得分得的净水干净，便于人们的使用，且上管和下管是通过螺纹连接，一方面方便人们的安装，另一方面方便人们的更换。
