申请日2016.11.03
公开(公告)日2017.02.15
IPC分类号B01D36/02
摘要
本发明公开了一种适应不同环境的拼装式污水过滤网结构，括前过滤框架、后过滤框架、前夹板和后夹板，所述前过滤框架的为中部镂空的框架结构，所述前过滤框架与后过滤框架结构相同且对称设置，所述前过滤框架的两侧均卡接有前夹板，所述前夹板为L型结构，且L型结构的长板两端均设置有两个螺栓孔。本发明中各个部件均可拆卸，在运输和转移时占用空间小，且各个部件单人即可搬运，减少了安装的人力成本，结构简单，拼装迅速，可在需要安装的位置就地拼装;设置的过滤芯可根据情况选择更换，能够适应不同环境的污水处理，粗过滤网的设置可将污水中的大颗粒固体向两侧分流至弧形收集板中，便于清理人员定期清理。
权利要求书

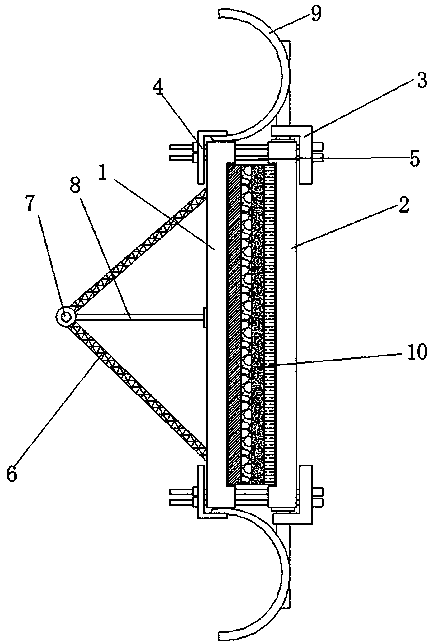

1.一种适应不同环境的拼装式污水过滤网结构，包括前过滤框架(1)、后过滤框架(2)、前夹板(4)和后夹板(3)，其特征在于，所述前过滤框架(1)的为中部镂空的框架结构，所述前过滤框架(1)与后过滤框架(2)结构相同且对称设置，所述前过滤框架(1)的两侧均卡接有前夹板(4)，所述前夹板(4)为L型结构，且L型结构的长板两端均设置有两个螺栓孔，所述后过滤框架(2)的两侧均卡接有后夹板(3)，所述后夹板(3)为L型结构，且L型结构的长板两端均设置有两个紧固螺栓(5)，所述前过滤框架(1)远离后过滤框架(2)的一侧设置有两片粗过滤网(6)，所述粗过滤网(6)之间设置有转轴(7)，所述转轴(7)的两端设置有支撑杆(8)，所述支撑杆(8)的另一端通过锁紧螺丝固定于前过滤框架(1)的两端，所述粗过滤网(6)与前过滤框架(1)的截面形成等腰三角形，所述后夹板(3)的两侧均通过锁紧螺丝安装有支架，且支架上设置有弧形收集板(9)，所述弧形收集板(9)的开口侧朝向前过滤框架(1)，所述前过滤框架(1)和后过滤框架(2)之间固定夹紧有过滤芯(10)。
2.根据权利要求1所述的一种适应不同环境的拼装式污水过滤网结构，其特征在于，所述粗过滤网(6)远离转轴(7)的一侧通过锁紧螺丝固定于前过滤框架(1)上。
3.根据权利要求1所述的一种适应不同环境的拼装式污水过滤网结构，其特征在于，所述前过滤框架(1)和后过滤框架(2)两侧的上下两端均设置有两个螺栓孔，后夹板(3)上的紧固螺栓(5)穿过前过滤框架(1)、后过滤框架(2)和前夹板(4)上的螺栓孔，并通过锁紧螺母固定锁紧。
4.根据权利要求1所述的一种适应不同环境的拼装式污水过滤网结构，其特征在于，所述过滤芯(10)位绕线滤芯、折叠式微孔滤芯、活性炭滤芯、陶瓷滤芯和树脂滤芯中的一种或者多种组合，根据所处环境的需求选择。
5.根据权利要求1所述的一种适应不同环境的拼装式污水过滤网结构，其特征在于，所述弧形收集板(9)的高度与前过滤框架(1)的高度相同。
6.根据权利要求1所述的一种适应不同环境的拼装式污水过滤网结构，其特征在于，所述前过滤框架(1)和后过滤框架(2)的上下两端均设置有安装之间，通过安装支架将过滤网安装于污水出口。
说明书
一种适应不同环境的拼装式污水过滤网结构
技术领域
本发明涉及污水处理技术领域，尤其涉及一种适应不同环境的拼装式污水过滤网结构。
背景技术
过滤网(filtermesh)简称滤网，是由不同网目的金属丝网加工而成，其作用是过滤熔融料流和增加料流阻力，借以滤去机械杂质和提高混炼或塑化的效果。具有耐酸、耐碱、耐温、耐磨等性能;主要用于矿业、石油、化工、食品、医药、机械制造等行业。过滤网分为纺织纤维过滤网和金属过滤网。安装过滤网的机器称为过滤器，用来过滤自然水和食物等。
然而由于现在水污染严重，传统的过滤网已经无法满足现在的需求，其过滤效果不明显，且过滤网各个部件一般在出厂前就安装完毕，需要进行整体运输以及安装，此过程耗费了大量的人力物力，运输过程占用较大空间，且需要多人安装，费时费力，现有的过滤网大多只针对某一种水质进行污水过滤的作用，而转移到其他环境下，此种过滤网就发挥不了多少作用，为此我们设计出一种适应不同环境的拼装式污水过滤网结构，来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种适应不同环境的拼装式污水过滤网结构。
为了实现上述目的，本发明采用了如下技术方案：
一种适应不同环境的拼装式污水过滤网结构，包括前过滤框架、后过滤框架、前夹板和后夹板，所述前过滤框架的为中部镂空的框架结构，所述前过滤框架与后过滤框架结构相同且对称设置，所述前过滤框架的两侧均卡接有前夹板，所述前夹板为L型结构，且L型结构的长板两端均设置有两个螺栓孔，所述后过滤框架的两侧均卡接有后夹板，所述后夹板为L型结构，且L型结构的长板两端均设置有两个紧固螺栓，所述前过滤框架远离后过滤框架的一侧设置有两片粗过滤网，所述粗过滤网之间设置有转轴，所述转轴的两端设置有支撑杆，所述支撑杆的另一端通过锁紧螺丝固定于前过滤框架的两端，所述粗过滤网与前过滤框架的截面形成等腰三角形，所述后夹板的两侧均通过锁紧螺丝安装有支架，且支架上设置有弧形收集板，所述弧形收集板的开口侧朝向前过滤框架，所述前过滤框架和后过滤框架之间固定夹紧有过滤芯。
优选的，所述粗过滤网远离转轴的一侧通过锁紧螺丝固定于前过滤框架上。
优选的，所述前过滤框架和后过滤框架两侧的上下两端均设置有两个螺栓孔，后夹板上的紧固螺栓穿过前过滤框架、后过滤框架和前夹板上的螺栓孔，并通过锁紧螺母固定锁紧。
优选的，所述过滤芯位绕线滤芯、折叠式微孔滤芯、活性炭滤芯、陶瓷滤芯和树脂滤芯中的一种或者多种组合，根据所处环境的需求选择。
优选的，所述前过滤框架和后过滤框架的上下两端均设置有安装之间，通过安装支架将过滤网安装于污水出口。
与现有技术相比，本发明的有益效果是：本发明中前过滤框架、后过滤框架、前夹板、后夹板、过滤芯、粗过滤网以及弧形收集板均可拆卸，在运输和转移时占用空间小，且各个部件单人即可搬运，减少了安装的人力成本，结构简单，拼装迅速，可在需要安装的位置就地拼装;设置的过滤芯可根据情况选择更换，能够适应不同环境的污水处理，粗过滤网的设置可将污水中的大颗粒固体向两侧分流至弧形收集板中，便于清理人员定期清理。
