申请日2016.11.03
公开(公告)日2017.02.01
IPC分类号C02F3/12
摘要
本发明公开了一种用于水处理的膜组件,包括：支撑杆、第一端部构件、第二端部构件以及膜芯，所述膜芯安装在支撑杆上并轴向定位于第一端部构件和第二端部构件之间，该膜芯包括多个依次套接在支撑杆上并沿该支撑杆的轴向排列的膜元件以及分别与各膜元件适配的密封装置;所述第一端部构件和/或第二端部构件包括导流适配结构，该导流适配结构用于适配连接相邻膜组件从而使所述相邻膜组件之间的输出口导通。设置上述的导流适配结构后，相邻膜组件可通过导流适配结构连接，且连接后相邻膜组件之间的输出口导通，可减少与各膜组件对应的外接收水管道的数量，不仅让膜组件的组合更加便利，同时也有利于提高膜系统在单位占地面积上的有效过滤面积。
权利要求书
1.用于水处理的膜组件，包括：
支撑杆(100)，所述支撑杆(100)为空心结构或实心结构;
第一端部构件(200)，所述第一端部构件(200)安装在支撑杆(100)的一端;
第二端部构件(300)，所述第二端部构件(300)安装在支撑杆(100)的另一端;以及
膜芯(400)，所述膜芯(400)安装在支撑杆(100)上并轴向定位于第一端部构件(200)和第二端部构件(300)之间，该膜芯(400)包括多个依次套接在支撑杆(100)上并沿该支撑杆(100)的轴向排列的膜元件(410)以及分别与各膜元件(410)适配的密封装置(420);
所述膜元件(410)包括膜片(411)，所述膜片(411)包括第一过滤薄膜(411a)、与第一过滤薄膜(411a)相对设置的第二过滤薄膜(411b)以及由第一过滤薄膜(411a)与第二过滤薄膜(411b)叠置而形成于第一过滤薄膜(411a)和第二过滤薄膜(411b)之间的空腔(411c)，该空腔(411c)通过贯穿于第一过滤薄膜(411a)与第二过滤薄膜(411b)之间并用于与支撑杆(100)相配合的通孔(411d)与支撑杆(100)和该通孔(411d)之间所形成的导流间隙(430)导通，所述导流间隙(430)通过设置在支撑杆(100)内部和/或支撑杆(100)表面的导流通道与膜组件的输出口(500)导通;
其特征在于：
所述第一端部构件(200)和/或第二端部构件(300)包括导流适配结构(700)，该导流适配结构(700)用于适配连接相邻膜组件从而使所述相邻膜组件之间的输出口(500)导通。

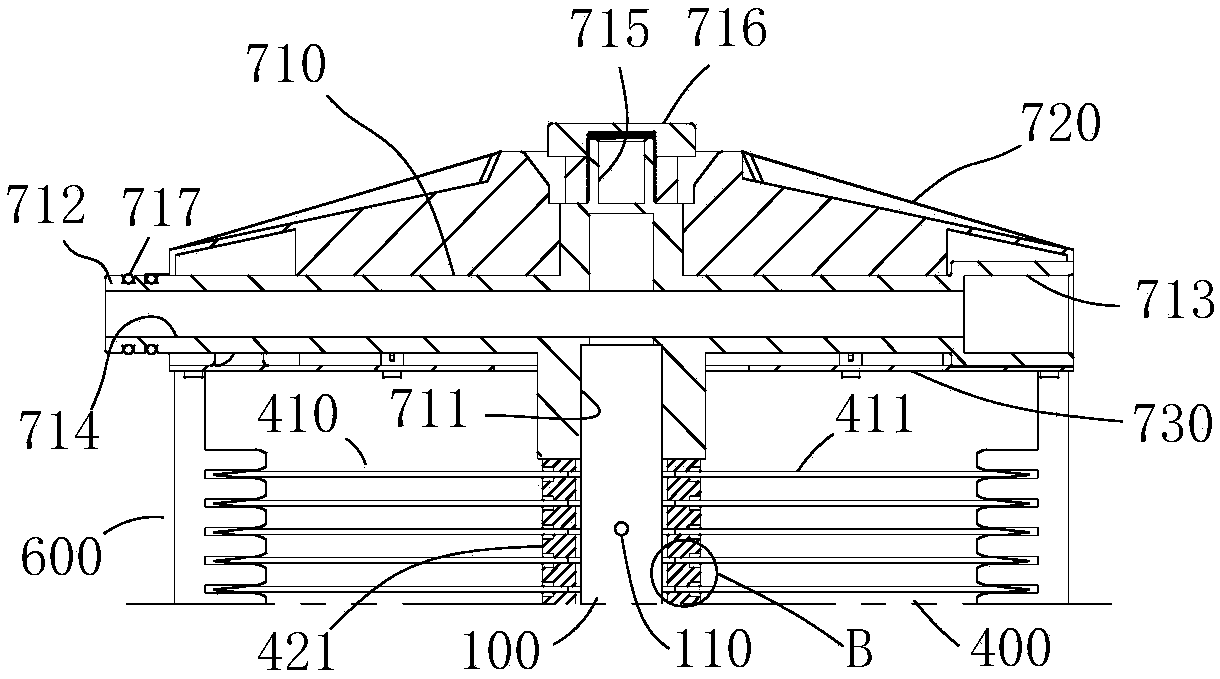

2.如权利要求1所述的用于水处理的膜组件，其特征在于：所述导流适配结构(700)包括导流适配器(710)，所述导流适配器(710)具有用于与所在的膜组件中的导流通道连接的第一接口(711)、作为所在的膜组件的输出口(500)的第二接口(712)以及用于与相邻膜组件的输出口(500)连接的第三接口(713)，从第一接口(711)和第三接口(713)中收集的已过滤水体汇集在导流适配器(710)的腔体中并从第二接口(712)流出。
3.如权利要求2所述的用于水处理的膜组件，其特征在于：所述导流适配器(710)包括与支撑杆(100)垂直设置的导流管(714)，所述的第二接口(711)与第三接口(713)分别设置在导流管(714)的两端，所述第一接口(711)设置在导流管(714)的侧壁上。
4.如权利要求3所述的用于水处理的膜组件，其特征在于：所述导流管(714)的侧壁上设有可与膜组件外部收水设备连接的第四接口(715)，所述第四接口(715)上可拆卸连接密封盖(716)。
5.如权利要求3所述的用于水处理的膜组件，其特征在于：所述导流管(714)为一扁管，该扁管横截面的长度大于宽度，所述宽度与支撑杆(100)的轴向平行。
6.如权利要求2所述的用于水处理的膜组件，其特征在于：所述导流通道通过表面分布导流孔(110)的空心结构的支撑杆(100)的开口端输出已过滤水体;所述第一接口(711)对接在支撑杆(100)的开口端并轴向压紧膜芯(400)，第一接口(711)与支撑杆(100)之间设有密封部件。
7.如权利要求2所述的用于水处理的膜组件，其特征在于：所述导流适配器(710)的外部设有膜组件端部外壳(720)，所述膜组件端部外壳(720)上分别设有与第二接口(720)和第三接口(730)对应的开口。
8.如权利要求1所述的用于水处理的膜组件，其特征在于：所述第一端部构件(200)和/或第二端部构件(300)包括适配连接结构(800)，所述适配连接结构(800)用于与相邻膜组件的第一端部构件(200)和/或第二端部构件(300)上对应的适配连接结构(800)适配连接。
9.如权利要求1所述的用于水处理的膜组件，其特征在于：所述膜片(411)的空腔(411c)中设置有防偏移支撑结构(411e)。
10.如权利要求9所述的用于水处理的膜组件，其特征在于：所述防偏移支撑结构(411e)包括叠置于第一过滤薄膜(411a)与第二过滤薄膜(411b)之间的支撑板(411f)和设置在支撑板(411f)上并与支撑杆(100)配合的装配孔(411g)。
11.如权利要求10所述的用于水处理的膜组件，其特征在于：所述支撑板(411f)的形状和大小与空腔(411c)相适配。
12.如权利要求10所述的用于水处理的膜组件，其特征在于：所述支撑板(411f)是一个厚度为0.3至2毫米的平板。
13.如权利要求10所述的用于水处理的膜组件，其特征在于：所述支撑板(411f)是一个采用实心结构的平板。
14.如权利要求10所述的用于水处理的膜组件，其特征在于：所述支撑板(411f)采用刚性材料制成。
15.如权利要求10所述的用于水处理的膜组件，其特征在于：各膜元件(410)的两侧分别设有密封环(421);所述密封环(421)包括套接在支撑杆(100)上的密封环本体(421a)以及挤压设置在密封环本体(421a)与相邻膜片(411)之间的密封圈(421b);位于各膜元件(410)膜片(411)中的支撑板(411f)在该膜元件(410)两侧的密封环(421)的夹紧力作用下与支撑杆(100)垂直设置。
16.如权利要求1所述的用于水处理的膜组件，其特征在于：所述膜元件(410)采用形状、大小一致的矩形膜片(411)，以使膜芯(400)的外形成为矩形体。
17.如权利要求16所述的用于水处理的膜组件，其特征在于：所述膜元件(410)采用大小一致的正方形膜片(411)。
18.如权利要求17所述的用于水处理的膜组件，其特征在于：所述膜元件(410)采用长度或宽度为200至1000毫米的正方形膜片(411)。
19.如权利要求1至18中任意一项权利要求所述的用于水处理的膜组件，其特征在于：在所述膜芯(400)的侧面外至少设置有一条膜片边部定位装置(600);所述膜片边部定位装置(600)包括与支撑杆(100)平行设置并与第一端部构件(200)和/或第二端部构件(300)相对固定的定位杆(610)和设置在定位杆(610)上并沿该定位杆(610)长度方面排列的定位齿(620)，相邻定位齿(620)之间形成与膜片(411)一一对应的定位卡槽(630)，各膜片(411)的边缘分别卡接在对应的定位卡槽(630)内。
20.如权利要求19所述的用于水处理的膜组件，其特征在于：所述定位杆(610)的两端分别安装在第一端部构件(200)和第二端部构件(300)上。
21.如权利要求20所述的用于水处理的膜组件，其特征在于：所述定位杆(610)兼作为连接第一端部构件(200)与第二端部构件(300)的拉杆而使第一端部构件(200)第二端部构件(300)轴向压紧膜芯(400)。
22.如权利要求19所述的用于水处理的膜组件，其特征在于：在所述膜芯(400)相对的两侧面外分别设置有两条膜片边部定位装置(600)。
23.如权利要求19所述的用于水处理的膜组件，其特征在于：所述定位齿(620)由橡胶材料制作而成。
24.如权利要求23所述的用于水处理的膜组件，其特征在于：所述定位杆(610)包括芯棒(611)和套在芯棒(611)上的包管(612);所述包管(612)由橡胶制成并与定位齿(620)一体成型。
25.如权利要求1至18中任意一项权利要求所述的用于水处理的膜组件，其特征在于：所述膜组件为MBR膜组件。
说明书
用于水处理的膜组件
技术领域
本发明涉及一种用于水处理的膜组件，尤其涉及一种MBR膜组件。“MBR”即Membrane Bio-Reactor，意为膜生物反应器。
背景技术
公开号为CN105617865A的中国专利申请文献(下称参考文献)公开了一种高效过滤的新型水处理膜堆，属于浸没式MBR膜组件。一般而言，这类膜组件包括支撑杆、第一端部构件、第二端部构件以及膜芯四个部分，其中，支撑杆为空心结构或实心结构，第一端部构件安装在支撑杆的一端，第二端部构件安装在支撑杆的另一端，膜芯安装在支撑杆上并轴向定位于第一端部构件和第二端部构件之间。在一个典型的水处理现场，上述的多个膜组件被排列起来并置于一个装有待处理污水的膜生物反应器内，浸没在待处理污水的液面之下，在这些排列起来的膜组件的下方设有曝气装置。工作时，进行曝气处理的污水在压力的作用下通过膜芯过滤，然后从膜组件的输出口输出已过滤水体。
上述膜芯具体包括多个依次套接在支撑杆上并沿该支撑杆的轴向排列的膜元件以及分别与各膜元件适配的密封装置。其中，膜元件具体为膜片。该膜片的具体结构为：膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿于第一过滤薄膜与第二过滤薄膜之间并用于与支撑杆相配合的通孔与支撑杆和该通孔之间所形成的导流间隙导通。所述导流间隙通过设置在支撑杆内部和/或支撑杆表面的导流通道与膜组件的输出口导通。一种密封装置的具体结构，包括：分别设置在各膜元件两侧的密封环，所述密封环包括套接在支撑杆上的密封环本体以及挤压设置在密封环本体与相邻膜片之间的密封圈。这些密封环依次排列在支撑杆上并轴向压紧在第一端部构件和第二端部构件之间。
上述支撑杆一般采用空心结构且在支撑杆的表面布置有很多的导流孔。这样，在膜组件的工作过程中，经第一过滤薄膜和第二过滤薄膜的过滤而进入膜片空腔的已过滤水体会从膜片的通孔中流出并进入到导流间隙中，然后再从导流间隙中通过支撑杆表面的导流孔进入支撑杆的内腔，最终从膜组件的输出口流出。而膜组件的输出口可能直接是支撑杆的开口端，也可能位于第一端部构件或第二端部构件上。显然，当膜组件的输出口位于第一端部构件或第二端部构件上时，第一端部构件或第二端部构件中还相应的设置有与支撑杆的开口端相连接的导流结构。
目前，上述膜组件的输出口总是独立外接收水管道的，即，在水处理现场将这些膜组件组合起来时，每一个膜组件的输出口都需要单独连接收水管道，然后这些收水管道再分别与膜组件外部收水设备连接。这样不仅使水处理设施的安装调试比较麻烦，并且也导致管道数量繁多，也可能减小膜组件在单位占地面积上的有效过滤面积。
发明内容
本发明要解决的技术问题在于提供一种用于水处理的膜组件，可有效解决因膜组件的输出口总是独立外接收水管道而产生的不利影响。此外，本发明还要提供一种在单位占地面积上可具有较大过滤面积的MBR膜组件和MBR膜元件;提供一种改善结构的MBR膜元件和具有该MBR膜元件的MBR膜组件;以及提供一种可在一定程度上防止膜片位摆动的MBR膜组件。
本发明提供的用于水处理的膜组件，包括：支撑杆，所述支撑杆为空心结构或实心结构;第一端部构件，所述第一端部构件安装在支撑杆的一端;第二端部构件，所述第二端部构件安装在支撑杆的另一端;以及膜芯，所述膜芯安装在支撑杆上并轴向定位于第一端部构件和第二端部构件之间，该膜芯包括多个依次套接在支撑杆上并沿该支撑杆的轴向排列的膜元件以及分别与各膜元件适配的密封装置;所述膜元件包括膜片，所述膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿于第一过滤薄膜与第二过滤薄膜之间并用于与支撑杆相配合的通孔与支撑杆和该通孔之间所形成的导流间隙导通，所述导流间隙通过设置在支撑杆内部和/或支撑杆表面的导流通道与膜组件的输出口导通;所述第一端部构件和/或第二端部构件包括导流适配结构，该导流适配结构用于适配连接相邻膜组件从而使所述相邻膜组件之间的输出口导通。设置上述的导流适配结构后，相邻膜组件可通过导流适配结构连接，且连接后相邻膜组件之间的输出口导通，这样，从相邻膜组件中的其中一个膜组件的输出口产出的已过滤水体将通过导流适配结构进入另一个膜组件并通过另一个膜组件的输出口流出，因此可减少与各膜组件对应的外接收水管道的数量，不仅让膜组件的组合更加便利，同时也有利于提高膜系统在单位占地面积上的有效过滤面积。上述用于水处理的膜组件一般可作为MBR膜组件而得以广泛的应用。
作为导流适配结构的一种具体实施方式，所述导流适配结构包括导流适配器，所述导流适配器具有用于与所在的膜组件中的导流通道连接的第一接口、作为所在的膜组件的输出口的第二接口以及用于与相邻膜组件的输出口连接的第三接口，从第一接口和第三接口中收集的已过滤水体汇集在导流适配器的腔体中并从第二接口流出。上述的第一接口作用是收集膜芯过滤得到的已过滤水体，第二接口的作用是产出已过滤水体，第三接口的作用是连接相邻膜组件的输出口并收集从该相邻膜组件的输出口产出的已过滤水体。需要提及的是，当某一膜组件无需连接相邻膜组件的输出口时(例如膜组件本身为膜系统边缘的一个膜组件而并不获得其他膜组件产出的已过滤水体)，可将第三接口封闭。作为上述导流适配器的优选结构，所述导流适配器包括与支撑杆垂直设置的导流管，所述的第二接口与第三接口分别设置在导流管的两端，所述第一接口设置在导流管的侧壁上。此外，所述导流管的侧壁上还可以设置可与膜组件外部收水设备连接的第四接口，所述第四接口上可拆卸连接密封盖。第四接口可以作为在特殊情况下产出已过滤水体的通道。
作为对上述用于水处理的膜组件的进一步改进，所述膜片的空腔中设置有防偏移支撑结构。在该改进的膜组件中，其各膜元件可在其膜片中的防偏移支撑结构的支撑下与相邻膜元件之间保持间隔，减少甚至避免膜片之间发生粘接的风险，提高膜组件的工作效率和膜片的使用寿命。防偏移支撑结构内置于膜片的空腔中，因此膜片之间无需再设置与参考文献相同或类似的间隔网，有效降低过滤侧的水流阻碍;并且膜片之间的间距也可适当减小，有利于增大过滤面积。优选的防偏移支撑结构包括叠置于第一过滤薄膜与第二过滤薄膜之间的支撑板和设置在支撑板上并与支撑杆配合的装配孔。这种防偏移支撑结构便于制造和安装，其厚度较薄可以保证支撑杆上安装的膜片数量，并且设置支撑板后还可将膜片的空腔分为平行的两个腔体，起到分流、导流作用，有利于提高膜组件工作效率。
作为对上述用于水处理的膜组件的又一改进，所述膜元件采用形状、大小一致的矩形膜片，以使膜芯的外形成为矩形体。膜元件进一步优选采用正方形膜片;更优选是采用长度或宽度为200至1000毫米的正方形膜片。在该改进的膜组件中，膜元件采用了形状、大小一致的矩形膜片从而使膜芯的外形成为矩形体。而参考文献中的膜组件则采用圆形膜片，因而其膜芯的外形相应为圆柱体。当膜组件被置于卧放状态下进行使用时，假设本发明的膜组件的矩形体膜芯与参考文献中膜组件的圆柱体膜芯在水平面上的投影面积相同且膜组件卧放时的高度也相同，则本发明的膜组件的过滤面积显然要大于参考文献中膜组件的过滤面积。因此，本发明的膜组件在单位占地面积上相比于参考文献中的膜组件可具有较大过滤面积，因此工作效率更高。
作为对上述用于水处理的膜组件的又一改进，在所述膜芯的侧面外至少设置有一条膜片边部定位装置;所述膜片边部定位装置包括与支撑杆平行设置并与第一端部构件和/或第二端部构件相对固定的定位杆和设置在定位杆上并沿该定位杆长度方面排列的定位齿，相邻定位齿之间形成与膜片一一对应的定位卡槽，各膜片的边缘分别卡接在对应的定位卡槽内。其中，所述定位杆的两端最好分别安装在第一端部构件和第二端部构件上。此外，所述定位杆可兼作为连接第一端部构件与第二端部构件的拉杆而使第一端部构件第二端部构件轴向压紧膜芯。上述的膜片边部定位装置可将各膜片的边缘分别卡接在该装置中对应的定位卡槽内，从而对膜片的边缘部位进行有效定位。
本发明提供的一种MBR膜组件，包括：支撑杆，所述支撑杆为空心结构或实心结构;第一端部构件，所述第一端部构件安装在支撑杆的一端;第二端部构件，所述第二端部构件安装在支撑杆的另一端;以及膜芯，所述膜芯安装在支撑杆上并轴向定位于第一端部构件和第二端部构件之间，该膜芯包括多个依次套接在支撑杆上并沿该支撑杆的轴向间隔设置的膜元件以及分别与各膜元件适配的密封装置;其中，所述膜元件包括膜片，所述膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿于第一过滤薄膜与第二过滤薄膜之间并用于与支撑杆相配合的通孔与支撑杆和该通孔之间所形成的导流间隙导通，所述导流间隙通过设置在支撑杆内部和/或支撑杆表面的导流通道与膜组件的输出口导通;所述膜元件采用形状、大小一致的矩形膜片，以使膜芯的外形成为矩形体。由于MBR膜组件中的膜元件采用了形状、大小一致的矩形膜片从而使膜芯的外形成为矩形体。而参考文献中的MBR膜组件则采用圆形膜片，因而其膜芯的外形相应为圆柱体。当MBR膜组件被置于卧放状态下进行使用时，假设本发明的MBR膜组件的矩形体膜芯与参考文献中MBR膜组件的圆柱体膜芯在水平面上的投影面积相同且MBR膜组件卧放时的高度也相同，则本发明的MBR膜组件的过滤面积显然要大于参考文献中MBR膜组件的过滤面积。因此，本发明的MBR膜组件在单位占地面积上相比于参考文献中的膜组件可具有较大过滤面积，因此工作效率更高。
本发明提供的一种MBR膜元件，包括膜片，所述膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿第一过滤薄膜与第二过滤薄膜之间的通孔与膜片外部相通，所述膜片呈矩形。该MBR膜元件的膜片呈矩形，将多个形状、大小一致的矩形膜片组合起来后膜芯的外形成为矩形体。而参考文献中的MBR膜组件则采用圆形膜片，因而其膜芯的外形相应为圆柱体。当MBR膜组件被置于卧放状态下进行使用时，假设本发明的MBR膜组件的矩形体膜芯与参考文献中MBR膜组件的圆柱体膜芯在水平面上的投影面积相同且MBR膜组件卧放时的高度也相同，则采用本发明的MBR膜元件的MBR膜组件的过滤面积显然要大于参考文献中MBR膜组件的过滤面积。
上述MBR膜组件和MBR膜元件中，均优选采用正方形膜片;更优选是采用长度或宽度为200至1000毫米的正方形膜片。上述MBR膜组件和MBR膜元件中，所述膜片的空腔中还可以设置防偏移支撑结构。这样，MBR膜组件的各膜元件可在其膜片中的防偏移支撑结构的支撑下与相邻膜元件之间保持间隔，减少甚至避免膜片之间发生粘接的风险，提高MBR膜组件的工作效率和膜片的使用寿命。防偏移支撑结构内置于膜片的空腔中，因此膜片之间无需再设置与参考文献相同或类似的间隔网，有效降低过滤侧的水流阻碍;并且膜片之间的间距也可适当减小，有利于进一步增大膜组件的过滤面积。
本发明提供的另一种MBR膜组件，包括：支撑杆，所述支撑杆为空心结构或实心结构;第一端部构件，所述第一端部构件安装在支撑杆的一端;第二端部构件，所述第二端部构件安装在支撑杆的另一端;以及膜芯，所述膜芯安装在支撑杆上并轴向定位于第一端部构件和第二端部构件之间，该膜芯包括多个依次套接在支撑杆上并沿该支撑杆的轴向间隔设置的膜元件以及分别与各膜元件适配的密封装置;其中，所述膜元件包括膜片，所述膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿于第一过滤薄膜与第二过滤薄膜之间并用于与支撑杆相配合的通孔与支撑杆和该通孔之间所形成的导流间隙导通，所述导流间隙通过设置在支撑杆内部和/或支撑杆表面的导流通道与膜组件的输出口导通;所述膜片的空腔中设置有防偏移支撑结构。该MBR膜组件中，其各膜元件可在其膜片中的防偏移支撑结构的支撑下与相邻膜元件之间保持间隔，减少甚至避免膜片之间发生粘接的风险，提高MBR膜组件的工作效率和膜片的使用寿命。防偏移支撑结构内置于膜片的空腔中，因此膜片之间无需再设置与参考文献相同或类似的间隔网，有效降低过滤侧的水流阻碍;并且膜片之间的间距也可适当减小，有利于增大过滤面积。
本发明提供的另一种MBR膜元件，包括膜片，所述膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿第一过滤薄膜与第二过滤薄膜之间的通孔与膜片外部相通，所述膜片的空腔中设置有防偏移支撑结构。由于其膜片的空腔中设置有防偏移支撑结构，将多个MBR膜元件组合起来成为MBR膜组件，其各膜元件在其膜片中的防偏移支撑结构的支撑下将与相邻膜元件之间保持间隔，减少甚至避免膜片之间发生粘接的风险，提高MBR膜组件的工作效率和膜片的使用寿命。防偏移支撑结构内置于膜片的空腔中，因此膜片之间无需再设置与参考文献相同或类似的间隔网，有效降低过滤侧的水流阻碍;并且膜片之间的间距也可适当减小，有利于增大过滤面积。
优选的防偏移支撑结构包括叠置于第一过滤薄膜与第二过滤薄膜之间的支撑板和设置在支撑板上并与支撑杆配合的装配孔。相应的，为解决上述第二个技术问题而提供的MBR膜元件中，优选的防偏移支撑结构包括叠置于第一过滤薄膜与第二过滤薄膜之间的支撑板，支撑板上设置有与所述通孔同轴对应的装配孔。这种防偏移支撑结构便于制造和安装，其厚度较薄可以保证支撑杆上安装的膜片数量，并且设置支撑板后还可将膜片的空腔分为平行的两个腔体，起到分流、导流作用，有利于提高MBR膜组件工作效率。作为密封装置的优选设置方式，各膜元件的两侧分别设有密封环;所述密封环包括套接在支撑杆上的密封环本体以及挤压设置在密封环本体与相邻膜片之间的密封圈;位于各膜元件膜片中的支撑板在该膜元件两侧的密封环的夹紧力作用下与支撑杆垂直设置。由于各膜元件的两侧分别设有密封环，位于各膜元件膜片中的支撑板在该膜元件两侧的密封环的夹紧力作用下与支撑杆垂直设置，保证了支撑板与支撑杆之间定位的稳固性，确保了支撑板对膜片的防偏移支撑效果。
本发明提供的又一种MBR膜组件，包括：支撑杆，所述支撑杆为空心结构或实心结构;第一端部构件，所述第一端部构件安装在支撑杆的一端;第二端部构件，所述第二端部构件安装在支撑杆的另一端;以及膜芯，所述膜芯安装在支撑杆上并轴向定位于第一端部构件和第二端部构件之间，该膜芯包括多个依次套接在支撑杆上并沿该支撑杆的轴向间隔设置的膜元件以及分别与各膜元件适配的密封装置;其中，所述膜元件包括膜片，所述膜片包括第一过滤薄膜、与第一过滤薄膜相对设置的第二过滤薄膜以及由第一过滤薄膜与第二过滤薄膜叠置而形成于第一过滤薄膜和第二过滤薄膜之间的空腔，该空腔通过贯穿于第一过滤薄膜与第二过滤薄膜之间并用于与支撑杆相配合的通孔与支撑杆和该通孔之间所形成的导流间隙导通，所述导流间隙通过设置在支撑杆内部和/或支撑杆表面的导流通道与膜组件的输出口导通;在所述膜芯的侧面外至少设置有一条膜片边部定位装置;所述膜片边部定位装置包括与支撑杆平行设置并与第一端部构件和/或第二端部构件相对固定的定位杆和设置在定位杆上并沿该定位杆长度方面排列的定位齿，相邻定位齿之间形成与膜片一一对应的定位卡槽，各膜片的边缘分别卡接在对应的定位卡槽内。上述的膜片边部定位装置可将各膜片的边缘分别卡接在该装置中对应的定位卡槽内，从而对膜片的边缘部位进行有效定位。MBR膜组件可将该膜片边部定位装置与参考文献中公开的间隔网或是本发明中提到的上述防偏移支撑结构配合使用，从而更有效的防止膜片移动、膜片之间的粘接。
下面将结合附图和具体实施方式对本发明做进一步的说明。本发明附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
