申请日2016.11.04
公开(公告)日2017.06.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种具有回收利用功能的多级污水处理装置，包括格栅过滤装置、污水调节池和加药装置，所述格栅过滤装置的下端连接有污水调节池，所述污水调节池的右端设置有混合反应池，所述提升泵连接混合反应池，所述混合反应池的上端连接有鼓风机，混合反应池的右端设置有泥水分离装置，泥水分离装置的右端连接有多级过滤装置，泥水分离装置的下端连接有浓缩池，浓缩池的右端连接有污泥消化池，污泥消化池的右端连接有沼气瓶。本实用新型在结构上设计简单合理，经过多级程序过滤，保证人们用水安全，且产生用于发电的气体，可以被回收利用，广泛用于污水处理领域，整个工艺具有流程简单、管理方便、运行费用较低及处理效果好等优点。
权利要求书

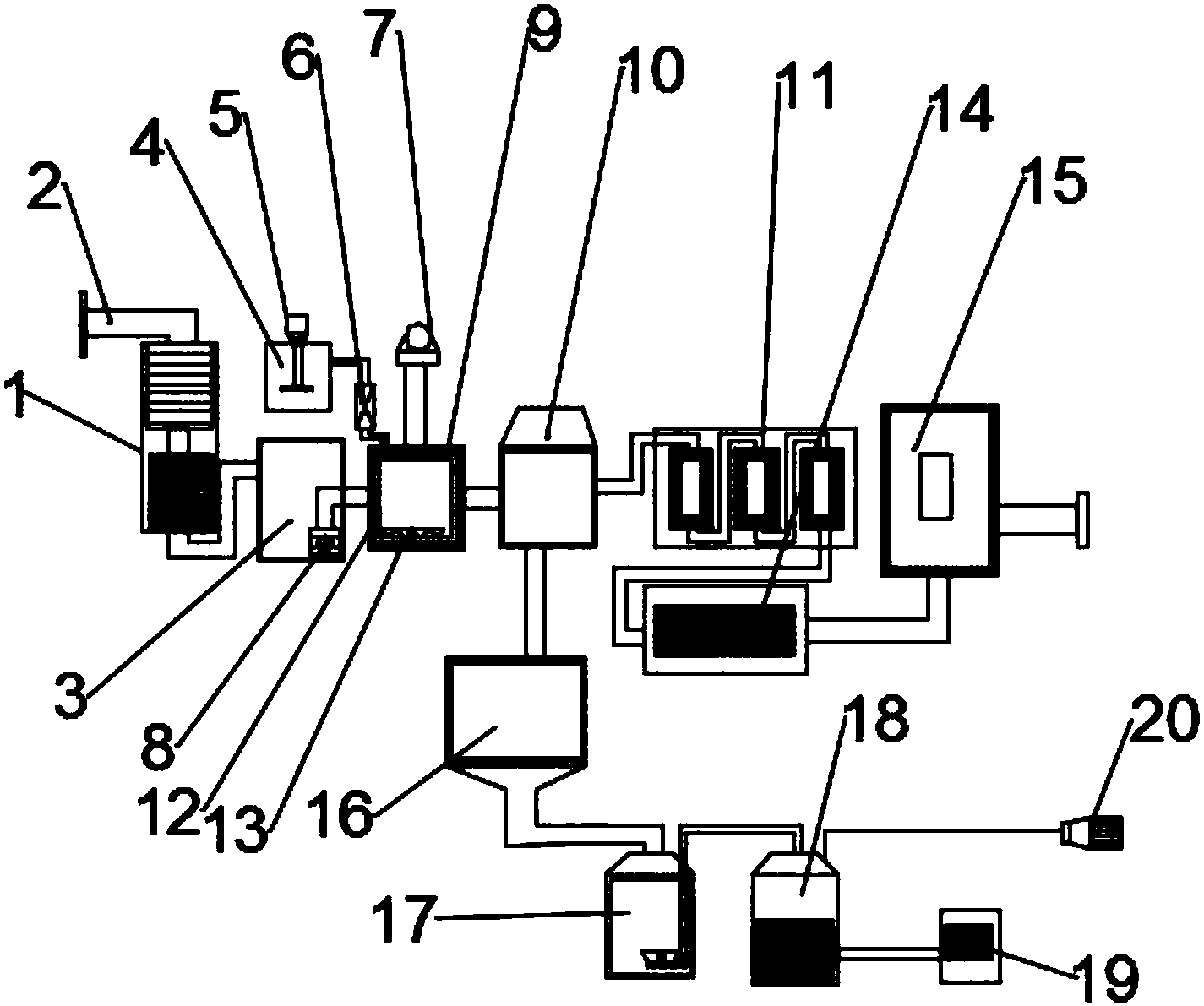

1.一种具有回收利用功能的多级污水处理装置，包括格栅过滤装置(1)、污水调节池(3)和加药装置(4)，其特征在于，所述污水进口(2)的右端连接有格栅过滤装置(1)，所述格栅过滤装置(1)的下端连接有污水调节池(3)，所述污水调节池(3)的上端设置有加药装置(4)，所述加药装置(4)上设置有搅拌机构(5)，所述污水调节池(3)内部设置有提升泵(8)，所述污水调节池(3)的右端设置有混合反应池(9)，所述提升泵(8)连接混合反应池(9)，所述加药装置(4)的左端连接有计量泵(6)，所述计量泵(6)的下端连接混合反应池(9)，所述混合反应池(9)的上端连接有鼓风机(7)，所述混合反应池(9)内设置有环形气管(12)，所述环形气管(12)上设置有喷气装置(13)，所述混合反应池(9)的右端设置有泥水分离装置(10)，所述泥水分离装置(10)的右端连接有多级过滤装置(11)，所述多级过滤装置(11)的下端连接有活性炭过滤装置(14)，所述活性炭过滤装置(14)的右端连接有紫外杀菌装置(15)，所述紫外杀菌装置(15)的右端连接有净水出口，所述泥水分离装置(10)的下端连接有浓缩池(16)，所述浓缩池(16)的右端连接有污泥消化池(17)，所述污泥消化池(17)的右端连接有沼气瓶(18)，所述沼气瓶(18)的右端连接有脱水装置(19)，所述沼气瓶(18)的右上端连接有发电装置(20)。
2.根据权利要求1所述的具有回收利用功能的多级污水处理装置，其特征在于，所述活性炭过滤装置(14)内设置有颗粒活性炭。
3.根据权利要求1所述的具有回收利用功能的多级污水处理装置，其特征在于，所述多级过滤装置(11)内设置有RO反渗透膜。
说明书
一种具有回收利用功能的多级污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种具有回收利用功能的多级污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所。科学污水处理系统，可以最大限度的循环利用水资源。
现有的污水处理装置负责过滤掉水中的污染物，过滤之后产生的污泥没有利用起来，浪费了产生沼气的资源，且如果处理不好同样污染环境。因此，本领域技术人员提供了一种具有回收利用功能的多级污水处理装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种具有回收利用功能的多级污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有回收利用功能的多级污水处理装置，包括格栅过滤装置、污水调节池和加药装置，所述污水进口的右端连接有格栅过滤装置，所述格栅过滤装置的下端连接有污水调节池，所述污水调节池的上端设置有加药装置，所述加药装置上设置有搅拌机构，所述污水调节池内部设置有提升泵，所述污水调节池的右端设置有混合反应池，所述提升泵连接混合反应池，所述加药装置的左端连接有计量泵，所述计量泵的下端连接混合反应池，所述混合反应池的上端连接有鼓风机，所述混合反应池内设置有环形气管，所述环形气管上设置有喷气装置，所述混合反应池的右端设置有泥水分离装置，所述泥水分离装置的右端连接有多级过滤装置，所述多级过滤装置的下端连接有活性炭过滤装置，所述活性炭过滤装置的右端连接有紫外杀菌装置，所述紫外杀菌装置的右端连接有净水出口，所述泥水分离装置的下端连接有浓缩池，所述浓缩池的右端连接有污泥消化池，所述污泥消化池的右端连接有沼气瓶，所述沼气瓶的右端连接有脱水装置，所述沼气瓶的右上端连接有发电装置。
作为本实用新型进一步的方案：所述活性炭过滤装置(14)内设置有颗粒活性炭。
作为本实用新型再进一步的方案：所述多级过滤装置(11)内设置有RO反渗透膜。
与现有技术相比，本实用新型的有益效果是：
本实用新型在结构上设计简单合理，使用起来操作方便快捷，实用性很高，经过多级程序过滤，保证人们用水安全，且产生用于发电的气体，可以被回收利用，广泛用于污水处理领域，整个工艺具有流程简单、管理方便、运行费用较低及处理效果好等优点。
