申请号CN201621188992.6
申请日2016.11.04
公开(公告)号CN206161643U
公开(公告)日2017.05.10
IPC分类号G01N33/18
摘要
本实用新型提供一种废水监测控制装置，涉及废水处理技术领域，包括PH值在线监测仪、DCS控制系统、传动机构和闸门，PH值在线监测仪后端和DCS控制系统相连接，DCS控制系统后面连接传动机构，传动机构和闸门相连接。该实用新型可以对废水池内废水的PH值进行
实时在线监测，减少人力消耗，当池内的废水达不到排放标准时，系统会发出报警信号，并自动关闭闸门，阻止不合格水的外排，从而消除其对下水道管网的腐蚀，达到减少污染及下水道管网保护的双重目的。
权利要求书
1.一种废水监测控制装置，其特征在于：包括PH值在线监测仪(1)、DCS控制系统、传动机构和闸门(4)，所述PH值在线监测仪(1)后端和DCS控制系统相连接，所述DCS控制系统后面连接传动机构，所述传动机构和闸门(4)相连接。

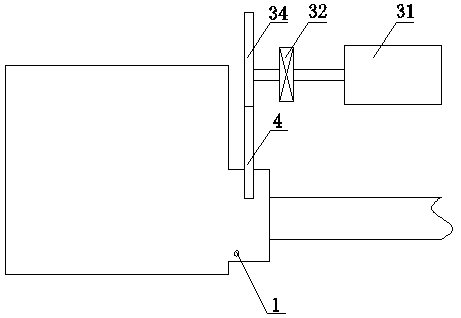

2.根据权利要求1所述的一种废水监测控制装置，其特征在于：所述传动机构包括动力电机(31)、减速器(32)、齿轮(33)和齿条(34)，所述动力电机(31)后接减速器(32)，所述减速器(32)后接齿轮(33)，所述齿轮(33)和齿条(34)相配合啮合;所述传动机构的齿条(34)和闸门(4)相连接，沿废水池顶部和底部共设置有两条轨道槽(5)，所述闸门(4)和轨道槽(5)滑动配合连接。
3.根据权利要求2所述的一种废水监测控制装置，其特征在于：所述轨道槽(5)内设有软密封(51)。
4.根据权利要求1所述的一种废水监测控制装置，其特征在于：所述废水监测控制装置还包括远传液位计，所述远传液位计和DCS控制系统相连接。
5.根据权利要求1所述的一种废水监测控制装置，其特征在于：所述闸门(4)和废水池侧壁接触的位置在池体上设有橡胶层(6)。
6.根据权利要求1所述的一种废水监测控制装置，其特征在于：所述闸门(4)在完全打开和完全闭合的位置各设置一个行程开关。
说明书
一种废水监测控制装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种废水监测控制装置。
背景技术
目前，发电厂发电工段脱盐水主要通过多级渗透来制备完成，为了保证脱盐水的质量，每运行一段时间，就要对膜系统进行酸洗或碱洗，这就会造成电站制水产生的浓水和废水带有一定的酸碱度。
虽然目前设有废水池对这些废水进行中和处理，但人为的监测酸碱度效率较低，且不能实时监测。当这些废水酸碱度偏离正常值时，不能快速、有效切断废水水流，从而造成对管道的腐蚀以及对水资源的污染和浪费。
实用新型内容
本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种可实时监测酸碱度并自动控制闸门启闭的能有效避免不合格废水外排的废水监测控制装置。
为解决上述技术问题，本实用新型所采取的技术方案是：一种废水监测控制装置，包括PH值在线监测仪、DCS控制系统、传动机构和闸门，所述PH值在线监测仪后端和DCS控制系统相连接，所述DCS控制系统后面连接传动机构，所述传动机构和闸门相连接。
分散控制系统(DCS控制系统)是一种以微处理器为基础，采用控制功能分散、显示操作集中、兼顾综合协调的原则的仪表控制系统。
作为优选，传动机构包括动力电机、减速器、齿轮和齿条，所述动力电机后接减速器，减速器后接齿轮，齿轮和齿条相配合啮合;传动机构的齿条和闸门相连接，沿废水池顶部和底部共设置有两条轨道槽，闸门和轨道槽滑动配合连接。
作为优选，轨道槽内设有软密封。
作为优选，废水监测控制装置还包括远传液位计，远传液位计和DCS控制系统相连接。
作为优选，闸门和废水池侧壁接触的位置在池体上设有橡胶层。
作为优选，闸门在完全打开和完全闭合的位置各设置一个行程开关。
采用上述技术方案所产生的有益效果在于：该实用新型可以对废水池内废水的PH值进行实时在线监控，减少人力消耗，当池内的废水达不到排放标准时，系统会发出报警信号，并自动关闭闸门，阻止不合格水的外排，从而消除其对下水道管网的腐蚀，达到减少污染及下水道管网保护的双重目的。
