申请日2016.11.04
公开(公告)日2017.05.03
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型提供了一种含铬电镀废水处理装置,包括调节池、还原反应池、碱池、絮凝池、斜管沉淀池和排放水池,所述调节池连接还原反应池,所述还原反应池连接碱池,所述碱池连接絮凝池,所述絮凝池上部通过管道连接斜管沉淀池,所述絮凝池下部通过管道连接污泥沉淀池,所述斜管沉淀池上部通过管道连接中间水池,所述斜管沉淀池下部通过管道连接污泥沉淀池,所述中间水池连接排放水池。本实用新型所述的一种含铬电镀废水处理装置克服了含铬电镀废水处理装置体积大、流程长、出水难以达标等缺点,简化了结构、便于操作、适应能力强、达标稳定性高、相对处理成本低、降低劳动强度并保持污水处理系统连续稳定的运行。
权利要求书

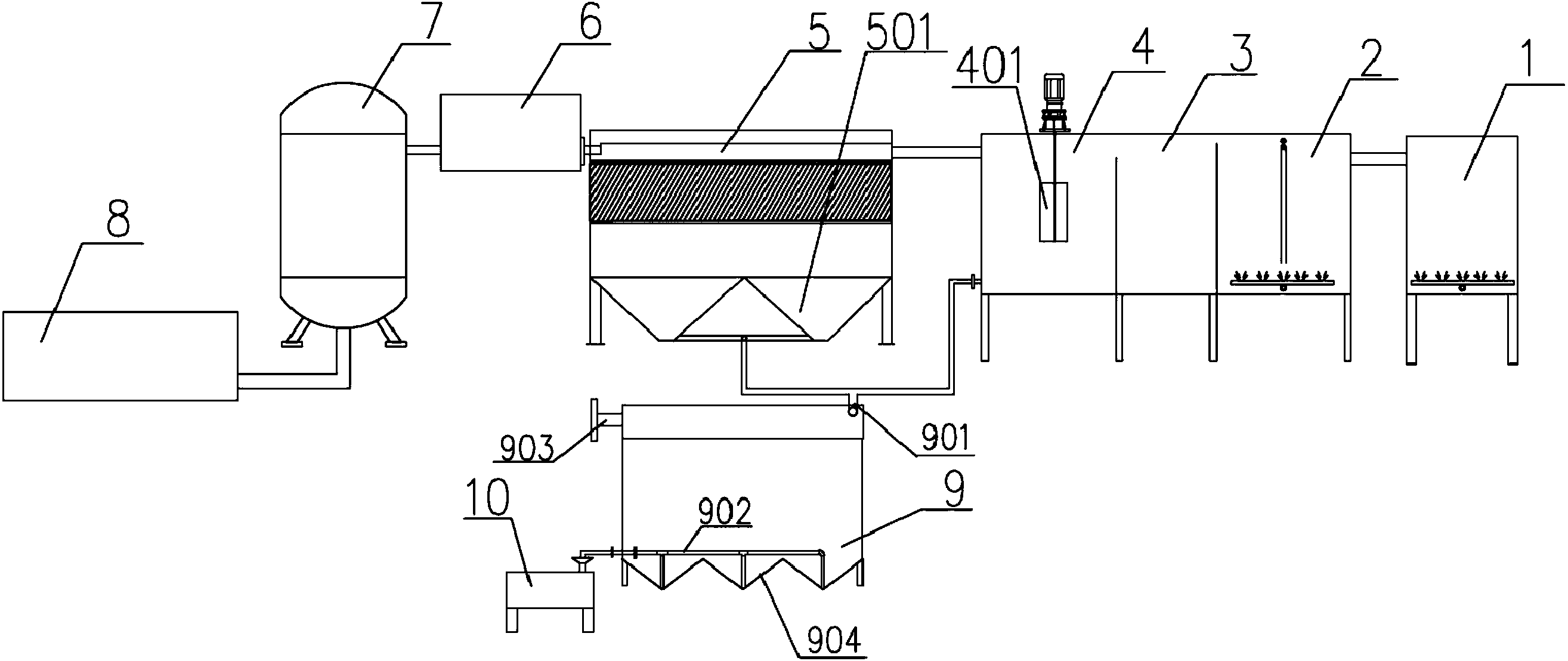

1.一种含铬电镀废水处理装置,其特征在于:包括调节池(1)、还原反应池(2)、碱池(3)、絮凝池(4)、斜管沉淀池(5)和排放水池(8),所述调节池(1)连接还原反应池(2),所述还原反应池(2)连接碱池(3),所述碱池(3)连接絮凝池(4),所述絮凝池(4)上部通过管道连接斜管沉淀池(5),所述絮凝池(4)下部通过管道连接污泥沉淀池(9),所述斜管沉淀池(5)上部通过管道连接中间水池(6),所述斜管沉淀池(5)下部通过管道连接污泥沉淀池(9),所述中间水池(6)连接排放水池(8)。
2.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述中间水池(6)和排放水池(8)之间设置有石英砂过滤器(7)。
3.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述斜管沉淀池(5)底部设有多个积泥斗(501),多个所述积泥斗(501)之间连通。
4.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述污泥沉淀池(9)上部设有进水管(901)和溢流管(903),所述污泥沉淀池(9)底部设有多个污泥斗(904),所述污泥斗(904)上设有排泥管(902),所述排泥管(902)连接脱水机(10)。
5.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述还原反应池(2)、碱池(3)和絮凝池(4)是一个整体的池体,相互之间由隔离板分隔开。
6.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述絮凝池(4)内设有搅拌桨(401),所述搅拌桨(401)由电机驱动旋转。
7.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述絮凝池(4)上方设有絮凝剂添加装置和助凝剂添加装置。
8.根据权利要求1所述的一种含铬电镀废水处理装置,其特征在于:所述调节池(1)和还原反应池(2)底部设有曝气管。
说明书
一种含铬电镀废水处理装置
技术领域
本实用新型属于污水处理领域,尤其是涉及一种含铬电镀废水处理装置。
背景技术
电镀废水就其总量来说污染面窄,但由于电镀厂点分布广,废水中含有多种有毒物质,未经处理达标的电镀废水排入河道、池塘,渗入地下,不但会危害环境,而且会污染饮用水和工业用水。电镀废水中六价铬可引起肺癌、肠胃道疾病和贫血,并会在骨、脾和肝脏内蓄积。现有的对含铬电镀废水的处理装置存在体积大、结构复杂,工作效率低等技术问题。
实用新型内容
有鉴于此,本实用新型旨在提出一种结构简单、操作便捷、生产效率高的含铬电镀废水处理装置,尤其适用于电镀企业处理生产过程中产生的含铬废水。
为达到上述目的,本实用新型的技术方案是这样实现的:
一种含铬电镀废水处理装置,包括调节池、还原反应池、碱池、絮凝池、斜管沉淀池和排放水池,所述调节池连接还原反应池,所述还原反应池连接碱池,所述碱池连接絮凝池,所述絮凝池上部通过管道连接斜管沉淀池,所述絮凝池下部通过管道连接污泥沉淀池,所述斜管沉淀池上部通过管道连接中间水池,所述斜管沉淀池下部通过管道连接污泥沉淀池,所述中间水池连接排放水池。
进一步的,所述中间水池和排放水池之间设置有石英砂过滤器。
进一步的,所述斜管沉淀池底部设有多个积泥斗,多个所述积泥斗之间连通。
进一步的,所述污泥沉淀池上部设有进水管和溢流管,所述污泥沉淀池底部设有多个污泥斗,所述污泥斗上设有排泥管,所述排泥管连接脱水机。
进一步的,所述还原反应池、碱池和絮凝池是一个整体的池体,相互之间由隔离板分隔开。
进一步的,所述絮凝池内设有搅拌桨,所述搅拌桨由电机驱动旋转。
进一步的,所述絮凝池上方设有絮凝剂添加装置和助凝剂添加装置。、
进一步的,所述调节池和还原反应池底部设有曝气管。
相对于现有技术,本实用新型所述的一种含铬电镀废水处理装置具有以下优势:
本实用新型所述的一种含铬电镀废水处理装置克服了含铬电镀废水处理装置体积大、流程长、出水难以达标等缺点,增加了去除六价铬的功能,简化了结构、便于操作、适应能力强、达标稳定性高、相对处理成本低、污泥产量低,降低劳动强度并保持污水处理系统连续稳定的运行。
