申请日2016.11.04
公开(公告)日2017.04.26
IPC分类号B01D36/02
摘要
一种污水过滤装置，属于城市污水过滤处理器械设备技术领域，包括储水罐体、固定支架、过滤传动带、精过滤板、匀速电机、固定导流板、污物储存箱，其特征在于：所述储水罐体内部侧顶端表面上方三分之一处和外部侧顶端表面上方四分之一处各连接有固定支架，两个所述固定支架之间连接有过滤传动带，所述储水罐体内部侧顶端表面下方三分之一处连接有精过滤板，所述储水罐体外侧的所述固定支架侧顶端表面连接有匀速电机，所述储水罐体外侧的所述固定支架下顶端表面外侧边缘从连接有固定导流板，所述固定导流板下顶端表面连接有污物储存箱，在污水过滤同时可以将过滤器上的泥垢清理掉，可以防止泥垢堵塞过滤器，并且可以减少清洗过滤器次数。
权利要求书
1.一种污水过滤装置，包括储水罐体(1)、固定支架(2)、过滤传动带(3)、精过滤板(4)、匀速电机(5)、固定导流板(6)、污物储存箱(7)，其特征在于：所述储水罐体(1)内部侧顶端表面上方三分之一处和外部侧顶端表面上方四分之一处各固定连接有固定支架(2)，两个所述固定支架(2)之间固定连接有过滤传动带(3)，所述储水罐体(1)内部侧顶端表面下方三分之一处固定连接有精过滤板(4)，所述储水罐体(1)外侧的所述固定支架(2)侧顶端表面固定连接有匀速电机(5)，所述储水罐体(1)外侧的所述固定支架(2)下顶端表面外侧边缘从固定连接有固定导流板(6)，所述固定导流板(6)下顶端表面固定连接有污物储存箱(7)。
2.根据权利要求1所述一种污水过滤装置，其特征在于：所述固定支架(2)呈凹型形状，每个所述固定支架(2)内部外边缘中间处各固定连接有滚轮，所述储水罐体(1)外侧的所述固定支架(2)上的滚轮穿透所述固定支架(2)与所述匀速电机(5)固定连接所述过滤传动带(3)缠绕在所述滚轮侧表面上。
3.根据权利要求1所述一种污水过滤装置，其特征在于：所述过滤传动带(3)侧顶端表面平均分布设有若干个通孔。
4.根据权利要求1所述一种污水过滤装置，其特征在于：所述固定导流板(6)上顶端表面固定连接有橡胶刮板，并所述橡胶刮板与所述过滤传动带(3)侧表面相接触。
5.根据权利要求1所述一种污水过滤装置，其特征在于：所述储水罐体(1)内部左顶端表面上方边缘处呈斜面。
说明书
一种污水过滤装置
技术领域
本实用新型属于城市污水过滤设备器械技术领域，具体涉及一种污水过滤装置。
背景技术
在长期的工作实践中，工作人员在长时间使用使用污水过滤器时，由于污水内含有大量泥垢很容易将过滤器堵塞，并且在清洗过滤器时需要大量时间和人力将过滤器拆卸下来清洗，不方便工作人员操作使用和降低工作效率。
发明内容
本实用新型的目的是：为了解决工作人员在长时间使用使用污水过滤器时，在污水过滤同时可以将过滤器上的泥垢清理掉，可以防止泥垢堵塞过滤器，并且可以减少清洗过滤器次数，方便工作人员操作使用和提高工作效率，其技术方案如下：

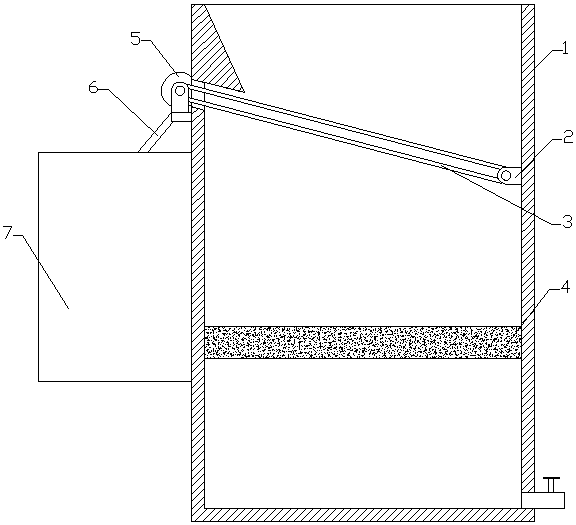

一种污水过滤装置，它包括储水罐体1、固定支架2、过滤传动带3、精过滤板4、匀速电机5、固定导流板6、污物储存箱7，其特征在于：所述储水罐体1内部侧顶端表面上方三分之一处和外部侧顶端表面上方四分之一处各固定连接有固定支架2，两个所述固定支架2之间固定连接有过滤传动带3，所述储水罐体1内部侧顶端表面下方三分之一处固定连接有精过滤板4，所述储水罐体1外侧的所述固定支架2侧顶端表面固定连接有匀速电机5，所述储水罐体1外侧的所述固定支架2下顶端表面外侧边缘从固定连接有固定导流板6，所述固定导流板6下顶端表面固定连接有污物储存箱7，所述固定支架2呈凹型形状，每个所述固定支架2内部外边缘中间处各固定连接有滚轮，所述储水罐体1外侧的所述固定支架2上的滚轮穿透所述固定支架2与所述匀速电机5固定连接所述过滤传动带3缠绕在所述滚轮侧表面上，所述过滤传动带3侧顶端表面平均分布设有若干个通孔，所述固定导流板6上顶端表面固定连接有橡胶刮板，并所述橡胶刮板与所述过滤传动带3侧表面相接触，所述储水罐体1内部左顶端表面上方边缘处呈斜面。
本实用新型的有益效果为：为了解决工作人员在长时间使用使用污水过滤器时，在污水过滤同时可以将过滤器上的泥垢清理掉，可以防止泥垢堵塞过滤器，并且可以减少清洗过滤器次数，方便工作人员操作使用和提高工作效率。
