申请日2016.11.04
公开(公告)日2017.05.10
IPC分类号B01D29/01; B01D29/64; B01D29/94
摘要
本实用新型公开了一种生态园林景观污水过滤循环装置及其污水过滤池,包括过滤池本体，所述过滤池本体内倾斜设置有用于过滤水体的过滤板，所述过滤板较高的一端高于或等于过滤池本体的侧壁且延伸至过滤池本体外部，所述过滤板的上表面设置有清洁部，所述清洁部连接有用于驱动清洁部向过滤板位于过滤池本体外部一端方向移动以将过滤板上的杂质推离过滤板的驱动部，其技术方案要点是水中的杂质被过滤在过滤板的上表面上，然后驱动部驱动清洁部移动，清洁部与过滤板上表面上杂质相抵，清洁部推动杂质向过滤板位于过滤池本体外部的一端移动，直至将杂质推离过滤板，实现自动清洁过滤板上杂质的效果。
权利要求书
1.一种污水过滤池,包括过滤池本体(1)，其特征是：所述过滤池本体(1)内倾斜设置有用于过滤水体的过滤板(12)，所述过滤板(12)较高的一端高于或等于过滤池本体(1)的侧壁且延伸至过滤池本体(1)外部，所述过滤板(12)的上表面设置有清洁部(2)，所述清洁部(2)连接有用于驱动清洁部(2)向过滤板(12)位于过滤池本体(1)外部一端方向移动以将过滤板(12)上的杂质推离过滤板(12)的驱动部(4)。

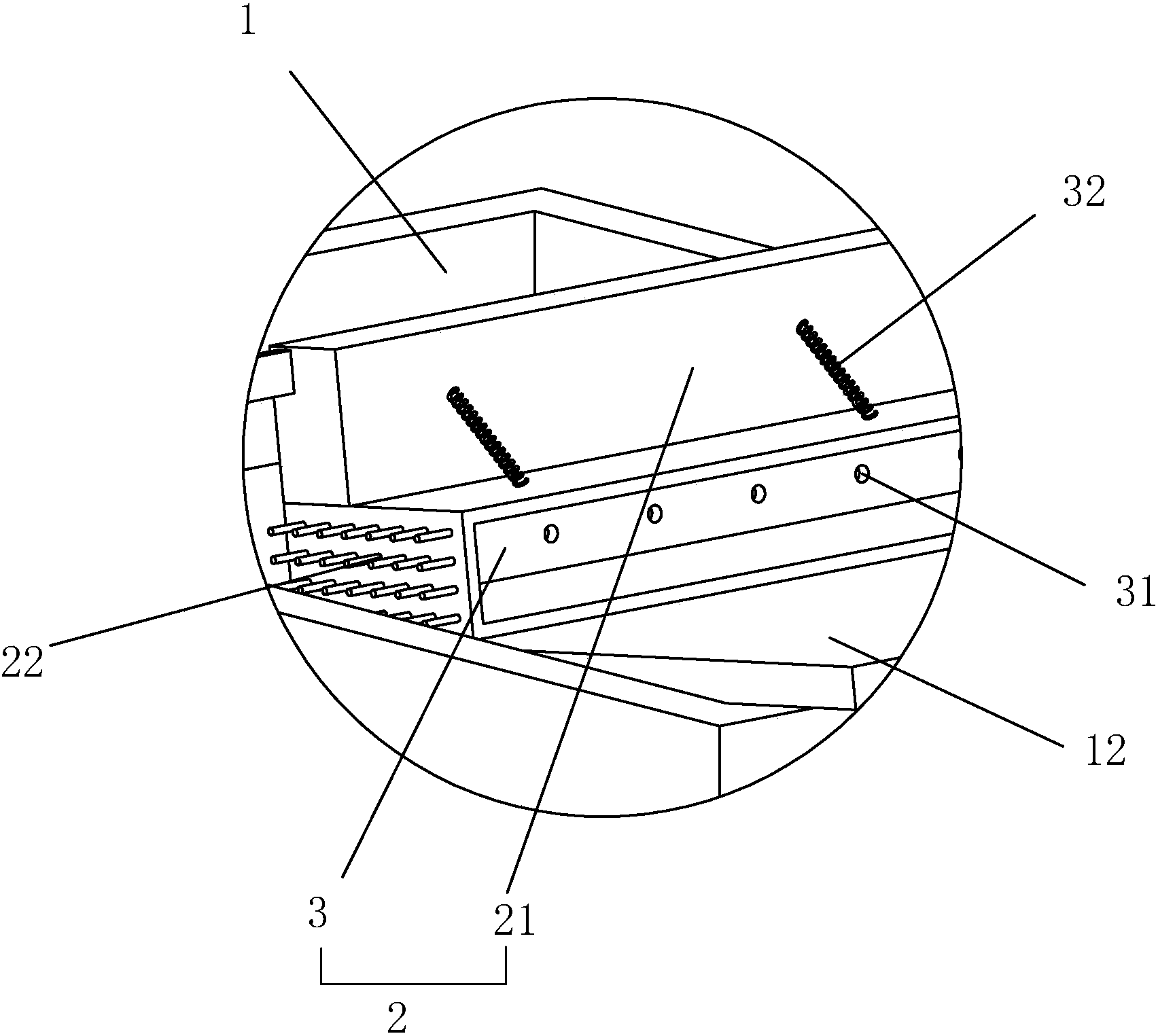

2.根据权利要求1所述的污水过滤池，其特征是：所述清洁部(2)包括横向设置在过滤板(12)上表面的清洁板(21)，所述驱动部(4)包括往复推动清洁板(21)在过滤板(12)上表面滑动以将过滤板(12)上杂质推向过滤池本体(1)外部的驱动气缸、连通驱动气缸的气压源。
3.根据权利要求2所述的污水过滤池，其特征是：所述清洁板(21)长度方向的两端分别与相对应的过滤池本体(1)内侧壁贴合。
4.根据权利要求2所述的污水过滤池，其特征是：所述清洁板(21)长度方向的两端分别设置有用于清洁相对应的过滤池本体(1)内侧壁的毛刷(22)。
5.根据权利要求2所述的污水过滤池，其特征是：所述清洁板(21)的下部设置有开口朝向过滤板(12)位于过滤池本体(1)外部一端以容纳杂质的容纳槽(3)。
6.根据权利要求5所述的污水过滤池，其特征是：所述容纳槽(3)内侧壁上设置有若干个连通容纳槽(3)内外的流水孔(31)。
7.根据权利要求5所述的污水过滤池，其特征是：所述容纳槽(3)与清洁板(21)转动连接，所述容纳槽(3)与清洁板(21)之间连接有当容纳槽(3)位于过滤板(12)较高的一端时推动容纳槽(3)转动以将容纳槽(3)内杂质倒出的弹簧(32)。
8.根据权利要求1所述的污水过滤池，其特征是：所述清洁部(2)包括清洁杆(23)，所述驱动部(4)包括驱动清洁杆(23)往复转动以将过滤板(12)上杂质从过滤板(12)较高一端推向过滤池本体(1)外部的转动电机、与转动电机电连接的电源。
9.根据权利要求8所述的污水过滤池，其特征是：所述清洁杆(23)的上部连接有若干个可与杂质相抵的加长杆(24)，相邻所述加长杆(24)之间留有供水通过的疏水间隙(241)。
10.一种生态园林景观污水过滤循环装置，其特征是：包括权利要求1-9任一所述的污水过滤池。
说明书
生态园林景观污水过滤循环装置及其污水过滤池
技术领域
本实用新型涉及一种污水过滤循环装置，更具体地说，它涉及一种生态园林景观污水过滤循环装置及其污水过滤池。
背景技术
生态园林景观既能满足园林绿化环境的需要，又可以供人们户外休闲，使生态、社会和经济效益同步发展，实现良性循环，为人类创造清洁、优美、文明的生态环境。
生态园林景观一般都设有人造瀑布、人造溪流和喷泉等水景，为了使生态园林景观内的水能够循环使用，现有公开号为CN204282442U的中国专利提供了一种园林景观用水循环处理装置，通过在地下设置有污水收集池、通过管件与地面连接的雨水收集池，其中污水收集池为人造瀑布、人造溪流和喷泉等用水的收集池，雨水收集池、污水收集池分别将雨水、水景用水收集起来，在雨水收集池和污水收集池的下方通过管件连通有过滤沉淀池，过滤沉淀池的下方通过管件连通有储水池，从而将经过过滤沉淀池且除去杂质的水集中起来，以供人造瀑布、人造溪流和喷泉等的使用，从而使生态园林景观内的水循环使用，大大降低了生态园林景观供水的费用;其中为了将水中的树木的残叶、残枝等杂质去除，在过滤沉淀池内的上方设有过滤装置。
但是，当杂质堆满整个过滤装置的上表面后，会造成过滤装置的堵塞，从而导致水无法通过过滤装置，水循环处理装置无法实现对污水的过滤循环，而过滤沉淀池设置在地下，不便于过滤装置的清洁。
实用新型内容
针对现有技术存在的不足，本实用新型的主要目的在于提供一种能够自动清洁过滤装置上杂质的污水过滤池。
为实现上述目的，本实用新型提供了如下技术方案：
一种污水过滤池,包括过滤池本体，所述过滤池本体内倾斜设置有用于过滤水体的过滤板，所述过滤板较高的一端高于或等于过滤池本体的侧壁且延伸至过滤池本体外部，所述过滤板的上表面设置有清洁部，所述清洁部连接有用于驱动清洁部向过滤板位于过滤池本体外部一端方向移动以将过滤板上的杂质推离过滤板的驱动部。
通过采用上述技术方案，过滤板对水进行过滤，水通过过滤板然后经出水孔不断的排出过滤池本体，水中的杂质被过滤在过滤板的上表面上，然后驱动部驱动清洁部移动，清洁部与过滤板上表面上杂质相抵，清洁部推动杂质向过滤板位于过滤池本体外部的一端移动，直至将杂质推离过滤板，实现自动清洁过滤板上杂质的效果。
优选地，所述清洁部包括横向设置在过滤板上表面的清洁板，所述驱动部包括往复推动清洁板在过滤板上表面滑动以将过滤板上杂质推向过滤池本体外部的驱动气缸、连通驱动气缸的气压源。
通过采用上述技术方案，驱动气缸推动清洁板在过滤板上往复运动，从而不断将过滤板上的杂质清除掉。
优选地，所述清洁板长度方向的两端分别与相对应的过滤池本体内侧壁贴合。
通过采用上述技术方案，清洁板一次往复运动后，清洁板能够将过滤池本体两侧的杂质清洁干净，能够使清洁板上更多的面积清洁到。
优选地，所述清洁板长度方向的两端分别设置有用于清洁相对应的过滤池本体内侧壁的毛刷。
通过采用上述技术方案，清洁板在往复运动清洁过滤板上杂质的过程中，顺便还能够将清洁板两端朝向的过滤池本体的内侧壁处清洁，以防止一些杂质黏附在清洁板两端朝向的过滤池本体的内侧壁处，减少对后续清洁板往复运动造成阻力。
优选地，所述清洁板的下部设置有开口朝向过滤板位于过滤池本体外部一端以容纳杂质的容纳槽。
通过采用上述技术方案，容纳槽一次能够容纳更多的杂质，特别适用于杂质较多的时候，从而提高清洁杂质的效率。
优选地，所述容纳槽内侧壁上设置有若干个连通容纳槽内外的流水孔。
通过采用上述技术方案，当容纳槽内的杂质随容纳槽向过滤板较高的一端移动的过程中，杂质上粘附的水可以通过流水孔流出容纳槽，然后通过过滤板并经出水孔流入储水池，减少粘附在杂质上的水随杂质一起被排出，从而减少水资源的浪费。
优选地，所述容纳槽与清洁板转动连接，所述容纳槽与清洁板之间连接有当容纳槽位于过滤板较高的一端时推动容纳槽转动以将容纳槽内杂质倒出的弹簧。
通过采用上述技术方案，当容纳槽移动至过滤板较高的一端时，弹簧通过弹力推动容纳槽转动，从而使容纳槽的开口逐渐朝向下方，将容纳槽内的杂质完全排出。
优选地，所述清洁部包括清洁杆，所述驱动部包括驱动清洁杆往复转动以将过滤板上杂质从过滤板较高一端推向过滤池本体外部的转动电机、与转动电机电连接的电源。
通过采用上述技术方案，当过滤板上过滤过多的杂质时，转动电机驱动清洁杆在过滤板上转动，清洁杆将过滤板上表面上的杂质推动，直至推离过滤板，实现杂质的自动清洁。
优选地，所述清洁杆的上部连接有若干个可与杂质相抵的加长杆，相邻所述加长杆之间留有供水通过的疏水间隙。
通过采用上述技术方案，当过滤板上的杂质过多时，加长杆能够将位于清洁杆上方的杂质相抵，从而随清洁杆一起将杂质推离过滤板，从而实现过滤板的清洁。
本实用新型的次要目的在于提供一种能够自动清洁过滤装置上杂质的生态园林景观污水过滤循环装置。
一种生态园林景观污水过滤循环装置,包括如上所述的污水过滤池。
通过采用上述技术方案，使用上述的污水过滤池，能够自动清洁过滤装置上杂质。
综上所述，本实用新型具有以下有益效果：
1、通过将过滤板倾斜的设置以及清洁部和驱动部的设置，实现自动清洁过滤板上杂质的效果;
2、通过清洁板下方容纳槽的转动设置、容纳槽与清洁板之间弹簧的设置，能够使容纳槽内的杂质尽可能的倾倒干净;
3、通过清洁杆上加长杆的设置，能够在杂质过多的时候一次清洁更多的杂质，提高杂质的排除效率。
