申请日2016.11.04
公开(公告)日2017.05.17
IPC分类号C02F1/04; C05F7/00
摘要
本实用新型提出了一种采用农场废水生产肥料的装置，采用现代生态农场常用的物料循环利用设备——沼气池给农场废水加热，蒸发掉其中的水分，制备出粉末状或者泥状的肥料，便于运输;通过设置倾斜的玻璃顶棚、保温墙体和水渠，可有效收集蒸发出的水分，用于农场生产使用;本实用新型的装置可以变废为宝，有效治理污染的同时还能带来显著的经济价值，并且结构简单，成本低廉，便于分布式建设，非常适用于现代大型生态农场距离较远不便于资源共享的现状。
权利要求书

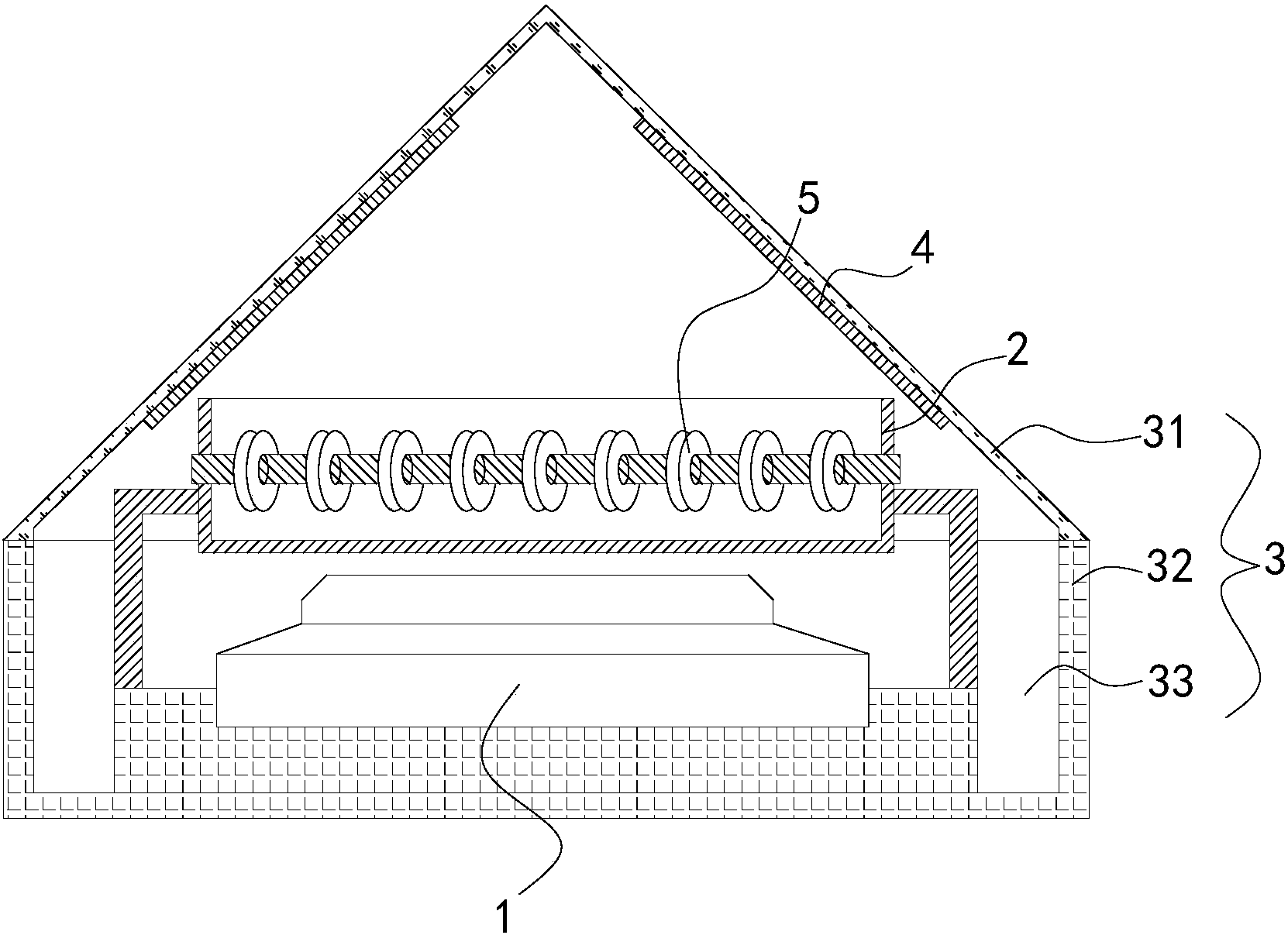

1.一种采用农场废水生产肥料的装置，其特征在于：其包括沼气炉(1)、平底锅(2)和密闭水回收室(3)，所述密闭水回收室(3)包括倾斜的玻璃顶棚(31)、保温墙体(32)和水渠(33)，保温墙体(32)支撑玻璃顶棚(31)，并且在保温墙体(32)内侧、与玻璃顶棚(31)底部边沿正对的下方设置有水渠(33)，沼气炉(1)、平底锅(2)设置于密闭水回收室(3)内，沼气炉(1)设置于平底锅(2)底部。
2.如权利要求1所述的采用农场废水生产肥料的装置，其特征在于：所述玻璃顶棚(31)采用透明材质。
3.如权利要求1所述的采用农场废水生产肥料的装置，其特征在于：所述玻璃顶棚(31)内侧设置有刮水器(4)。
4.如权利要求1所述的采用农场废水生产肥料的装置，其特征在于：所述平底锅(2)内设置有搅拌桨(5)。
说明书
采用农场废水生产肥料的装置
技术领域
本实用新型涉及污水处理设备，尤其涉及一种采用农业废水生产肥料的装置。
背景技术
目前，随着我国农村人口逐步向城市转移，农村田地农场化经营趋势越来越明显。将大片的土地集中承包，采用现代化机械和现代工业化方式发展生态农业，同时进行农、渔、畜牧的循环经济，可大幅度提高生产效率，较少浪费，具有广泛的发展前景。
随着生态农场的规模逐渐扩大，在工业化过程中出现的水污染问题也逐步显现出来，生态农场废水一般包括：农作物残集中渣腐烂、发酵产生的废水，养鸡养猪排泄和清洗产生的废水，以及鱼塘富营养化产生的废水。以上废水中含有丰富的营养成分，可用作农业肥料，但是目前缺少集中管理，导致环境污染和资源浪费。另一方面，液态的农场废水不方面运输，以畜牧为主的农场，产生的废水难以完全在内部得到利用，而运输成本过高，也导致无法回收利用。
实用新型内容
有鉴于此，本实用新型提出了一种经济、环保的采用农场废水生产肥料的装置。
本实用新型的技术方案是这样实现的：本实用新型提供了一种产蛋箱，其包括箱体，还包括隔板，所述隔板将箱体从中分割为上部的产蛋腔和下部的流水腔，隔板中间设置有排蛋孔。
在以上技术方案的基础上，优选的，采用农场废水生产肥料的装置，其包括沼气炉、平底锅和密闭水回收室，所述密闭水回收室包括倾斜的玻璃顶棚、保温墙体和水渠，保温墙体支撑玻璃顶棚，并且在保温墙体内侧、与玻璃顶棚底部边沿正对的下方设置有水渠，沼气炉、平底锅设置于密闭水回收室内，沼气炉设置于平底锅底部。
在以上技术方案的基础上，优选的，所述玻璃顶棚采用透明材质。
在以上技术方案的基础上，优选的，所述玻璃顶棚内侧设置有刮水器。
在以上技术方案的基础上，优选的，所述平底锅内设置有搅拌桨。
本实用新型的采用农场废水生产肥料的装置相对于现有技术具有以下有益效果：
(1)采用现代生态农场常用的物料循环利用设备——沼气池给农场废水加热，蒸发掉其中的水分，制备出粉末状或者泥状的肥料，便于运输;
(2)通过设置倾斜的玻璃顶棚、保温墙体和水渠，可有效收集蒸发出的水分，用于农场生产使用;
(3)本实用新型的装置可以变废为宝，有效治理污染的同时还能带来显著的经济价值，并且结构简单，成本低廉，便于分布式建设，非常适用于现代大型生态农场距离较远不便于资源共享的现状。
