申请日2016.11.04
公开(公告)日2017.05.10
IPC分类号C02F11/12; E02F5/28; E02F3/88; E02F3/90; E02F3/94
摘要
一种带有污泥后续处理功能的水利清淤设备，包括分离壳体和干燥壳体，所述分离壳体右侧壁上固定设有电动推杆，电动推杆的自由端上固定设有第一电机，第一电机下侧连接有第一转轴，第一转轴底端设有倒锥，所述第一转轴上还布置有刀片;所述第一转轴左侧设有吸泥罩，吸泥罩通过管道与分离壳体的上部相连通。本发明的有益效果是可以实现污泥和污水的有效分离，有效提高了污泥的后续处理效果，同时对污泥进行干燥处理，干燥后的污泥可以用来制作肥料等，污泥的处理和利用同时进行，有效解决了污染问题。本发明的有益效果是结构设计合理、使用方便和对污泥的处理效果好，具有广泛的应用价值。
权利要求书
1.一种带有污泥后续处理功能的水利清淤设备，包括分离壳体和干燥壳体，其特征在于，所述分离壳体右侧壁上固定设有电动推杆，电动推杆的自由端上固定设有第一电机，第一电机下侧连接有第一转轴，第一转轴底端设有倒锥，所述第一转轴上还布置有刀片;所述第一转轴左侧设有吸泥罩，吸泥罩通过管道与分离壳体的上部相连通;所述分离壳体内部设有第二转轴，第二转轴底端延伸至分离壳体下方，第二转轴上方连接有第二电机，第二转轴内设有空腔，第二转轴上开设有若干连通空腔与分离壳体内部的通孔，所述第二转轴上布置有螺旋叶片，分离壳体下部设有阻泥板，阻泥板与分离壳体内侧壁固定连接，且阻泥板与分离壳体的接触处设有过泥孔;所述阻泥板下方的分离壳体内还设有过滤网，所述过滤网上方的分离壳体侧壁上设有第一出泥口，第一出泥口与干燥壳体相连通;所述干燥壳体内设有第三转轴，第三转轴顶端与第三电机相连接，所述第三转轴上布置有搅拌装置，所述干燥壳体内底部以及侧壁上均布置有电加热装置。
2.根据权利要求1所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述管道上布置有吸泥泵。
3.根据权利要求1或2所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述管道通过固定设置在分离壳体侧壁上固定架固定。
4.根据权利要求1或2所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述阻泥板截面呈碗状。
5.根据权利要求4所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述分离壳体底部设有出水口。
6.根据权利要求1所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述搅拌装置包括对称布置在第三转轴上部和下部的安装杆，安装杆上均套设有滑移块，滑移块与第三转轴通过弹簧相连接，上部滑移块和下部滑移块之间通过连接杆相连接，连接杆上均匀布置有搅拌叶片。
7.根据权利要求6所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述安装杆远离第三转轴的一端上设有限位挡板。
8.根据权利要求1所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述电加热装置为加热电阻丝。
9.根据权利要求1所述的一种带有污泥后续处理功能的水利清淤设备，其特征在于，所述干燥壳体底部设有第二出泥口。
说明书
一种带有污泥后续处理功能的水利清淤设备
技术领域
本发明涉及水利清淤技术领域，具体涉及一种带有污泥后续处理功能的水利清淤设备。
背景技术
水利清淤是指通过机械设备，将沉积河底的淤泥吹搅成混浊的水状，随河水流走，从而起到疏通的作用。河道淤积己日益影响到防洪、排涝、灌溉、供水、通航等各项功能的正常发挥，为恢复河道正常功能，促进经济社会的快速持续发展，进行河道清淤疏浚工程。使河道通过治理变深、变宽，河水变清，群众的生产条件和居住环境得到明显改善，达到“水清，河畅，岸绿，景美”的目标。
在现有技术中，水利清淤一般是通过吸泥船来实现清淤的目的，但是清理出来的泥的处理问题一直存在很大的困扰，其处理难度大而造成处理成本的大幅提高，因此需要一种方便处理淤泥的水利清淤设备来解决这一难题。
发明内容
本发明的目的在于提供一种带有污泥后续处理功能的水利清淤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

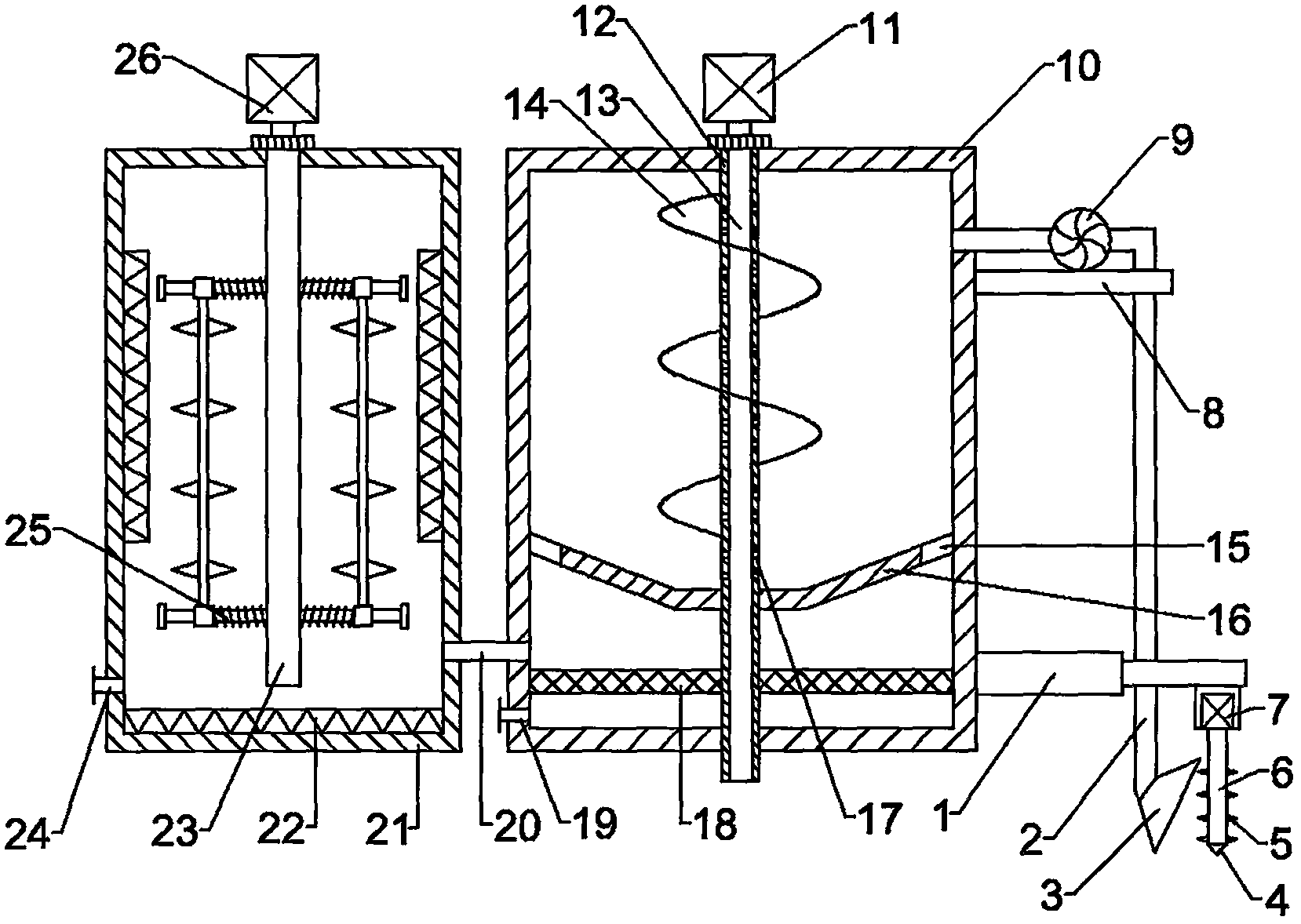

一种带有污泥后续处理功能的水利清淤设备，包括分离壳体和干燥壳体，所述分离壳体右侧壁上固定设有电动推杆，电动推杆的自由端上固定设有第一电机，第一电机下侧连接有第一转轴，第一转轴底端设有倒锥，所述第一转轴上还布置有刀片;所述第一转轴左侧设有吸泥罩，吸泥罩通过管道与分离壳体的上部相连通;所述分离壳体内部设有第二转轴，第二转轴底端延伸至分离壳体下方，第二转轴上方连接有第二电机，第二转轴内设有空腔，第二转轴上开设有若干连通空腔与分离壳体内部的通孔，所述第二转轴上布置有螺旋叶片，分离壳体下部设有阻泥板，阻泥板与分离壳体内侧壁固定连接，且阻泥板与分离壳体的接触处设有过泥孔;所述阻泥板下方的分离壳体内还设有过滤网，所述过滤网上方的分离壳体侧壁上设有第一出泥口，第一出泥口与干燥壳体相连通;所述干燥壳体内设有第三转轴，第三转轴顶端与第三电机相连接，所述第三转轴上布置有搅拌装置，所述干燥壳体内底部以及侧壁上均布置有电加热装置。
作为本发明进一步的方案：所述管道上布置有吸泥泵。
作为本发明再进一步的方案：所述管道通过固定设置在分离壳体侧壁上固定架固定。
作为本发明再进一步的方案：所述阻泥板截面呈碗状。
作为本发明再进一步的方案：所述分离壳体底部设有出水口。
作为本发明再进一步的方案：所述搅拌装置包括对称布置在第三转轴上部和下部的安装杆，安装杆上均套设有滑移块，滑移块与第三转轴通过弹簧相连接，上部滑移块和下部滑移块之间通过连接杆相连接，连接杆上均匀布置有搅拌叶片。
作为本发明再进一步的方案：所述安装杆远离第三转轴的一端上设有限位挡板。
作为本发明再进一步的方案：所述电加热装置为加热电阻丝。
作为本发明再进一步的方案：所述干燥壳体底部设有第二出泥口。
本发明的有益效果是可以实现污泥和污水的有效分离，有效提高了污泥的后续处理效果，同时对污泥进行干燥处理，干燥后的污泥可以用来制作肥料等，污泥的处理和利用同时进行，有效解决了污染问题。本发明的有益效果是结构设计合理、使用方便和对污泥的处理效果好，具有广泛的应用价值。
