申请日2016.11.04
公开(公告)日2017.06.30
IPC分类号C02F9/14; C02F11/04; C05F7/00; B09B1/00; B09B3/00; B09B5/00
摘要

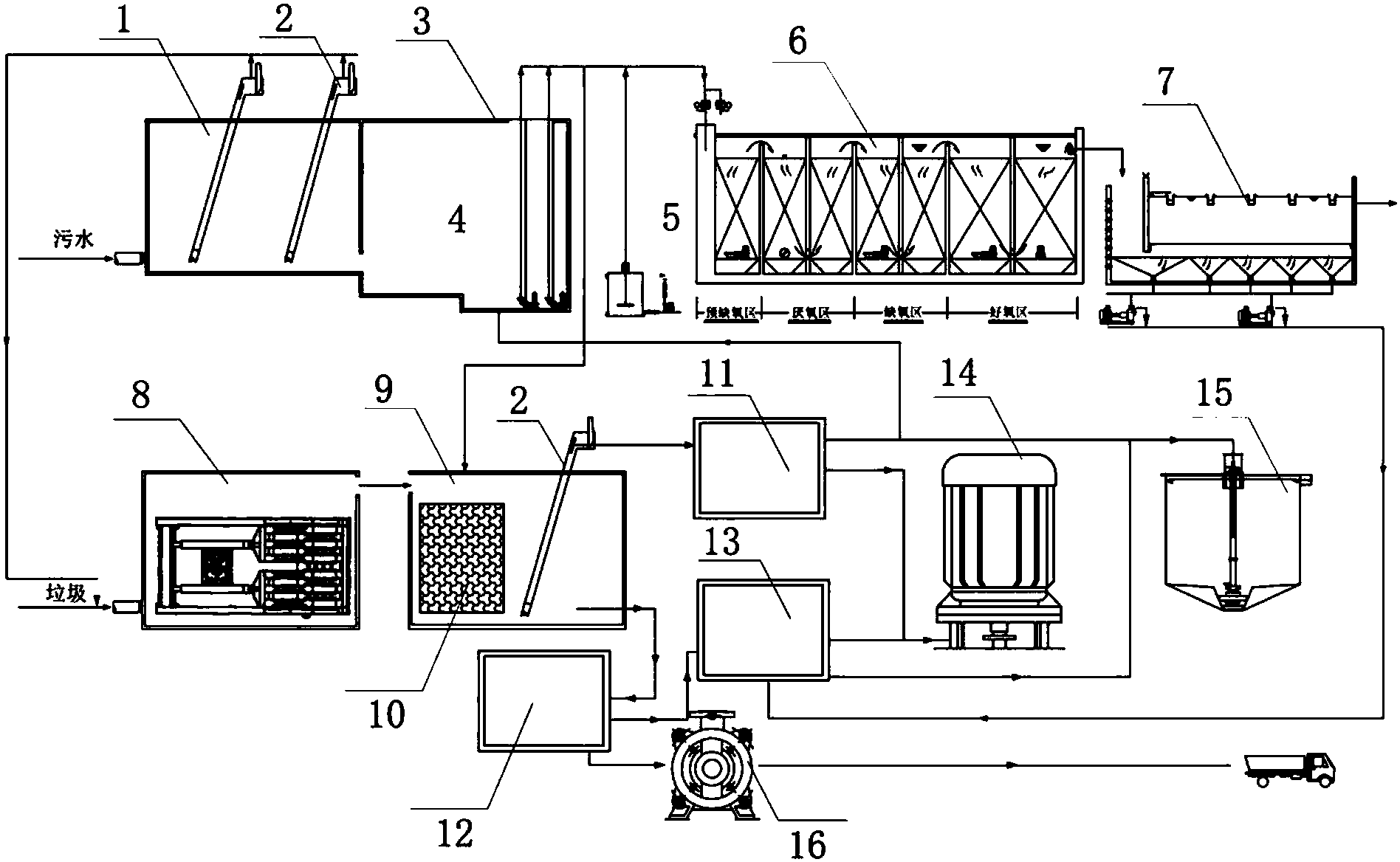

本实用新型专利涉及生活污水与垃圾一体式无害化综合处理系统，生活污水通过市政污水管道进入污水处理系统，经过格栅槽处理后进入调节池进行调节后经泵提升进入生化反应池，经过生化处理后的污水进入沉淀池沉淀后，进行排放或回用。垃圾经过垃圾颗粒化处理区颗粒化处理后进入浮选池，经过浮选分类后固体悬浮物进入固态发酵池，悬浮液流入液态发酵池，沉淀固体进入终端处理设备。生活污水与垃圾一体式无害化综合处理系统,实现了生活污水与垃圾一体化设计、一体化建设、一体化运营，简化了常规分开处理工艺，缩短了处理周期，达到投资小、占地少、减小二次污染的有益效果,实现了生活污水和垃圾综合循环化处理。
权利要求书
1.生活污水与垃圾一体式无害化综合处理系统，包括格栅槽(1)、调节池(2)、潜水泵(3)、生化处理池(4)、射流曝气器(5)、沉淀池(6)、垃圾颗粒化处理区(7)、浮选池(8)、液态发酵池(9)、固态发酵池(10)、燃气净化装置(11)、有机肥生产设备(12)、固体沉淀终端处理设备(13),其特征在于:所述格栅槽(1)与调节池(2)连通，格栅槽(1)与垃圾颗粒化处理区(7)连接，所述调节池(2)与浮选池(8)连接，所述调节池(2)内设有潜水泵(3)，所述潜水泵(3)通过管道与生化处理池(4)连接，所述生化处理池(4)通过管段与沉淀池(6)连接，所述沉淀池(6)通过管段与液态发酵池(9)连接;所述垃圾颗粒化处理区(7)通过管道与浮选池(8)连接，所述浮选池(8)通过管段分别与液态发酵池(9)、固态发酵池(10)和固体沉淀终端处理设备(13)连通，所述固态发酵池(10)通过管段与调节池(2)连接，所述燃气净化装置(11)通过管段分别与液态发酵池(9)和固态发酵池(10)连接,所述有机肥生产设备(12)通过管段分别与液态发酵池(9)和固态发酵池(10)连接。
2.根据权利要求1所述的生活污水与垃圾一体式无害化综合处理系统，其特征在于，所述格栅槽(1)内部设有格栅。
3.根据权利要求1所述的生活污水与垃圾一体式无害化综合处理系统，其特征在于，所述调节池(2)外部设有加药器。
4.根据权利要求1所述的生活污水与垃圾一体式无害化综合处理系统，其特征在于，所述生化处理池(4)分为预缺氧区、厌氧区、缺氧区以及好氧区，底部设有射流曝气器、潜水式搅拌器和潜污泵。
5.根据权利要求1所述的生活污水与垃圾一体式无害化综合处理系统，其特征在于，所述垃圾颗粒化处理区(7)内部设有双螺杆挤出机。
6.根据权利要求1所述的生活污水与垃圾一体式无害化综合处理系统，其特征在于，所述浮选池(8)内部设有动力转笼和格栅。
7.根据权利要求1所述的生活污水与垃圾一体式无害化综合处理系统，其特征在于，所述固体沉淀终端处理设备(13)设有消毒装置和磁选装置。
说明书
生活污水与垃圾一体式无害化综合处理系统
技术领域
本实用新型涉及生活污水和垃圾处理系统及技术领域，尤其涉及一种生活污水与垃圾一体式无害化综合处理系统。
背景技术
随着我国经济持续快速发展，小城镇数量会剧增，许多城镇面临垃圾围城的困境。统计资料显示，目前全国城市生活垃圾累积堆存量已达70亿吨，占地约80多万亩，近年来平均年增长速度在4.8%。全国600多座城市，除县城外，已有2/3的大中城市陷入垃圾围城的困境，且有1/4的城市已没有合适场所堆放垃圾。同时，部分处理设施建设水平和运行质量不高，配套设施不齐全，存在污染隐患，影响城镇环境和社会稳定。目前，由于40%以上的城市垃圾采取的是简单填埋方式处理，县城垃圾未纳入计算，实际生活垃圾处理率低于40%。而据有关研究显示，我国小城镇95%的生活污水未经处理就直接排放，造成了90%以上小城镇的水体环境受到不同程度的污染，78%的城镇河段水体不宜作饮用水体，50%的城镇地下水受到污染。而截止到目前，小城镇的实际污水处理率与预计目标均存在较大差距。
近年来，随着我国经济快速发展、人口不断增加，人民物质生活水平提高的同时伴随着更多生活污水、生活垃圾的产生，其复杂程度也日渐增加，因此要达到“无害化、减量化和资源化”处理难度很大。若不进行及时进行无害化处理，会对环境以及人体健康造成极大威胁。
对于生活污水和生活垃圾，我国现阶段通常采用的处理模式是分开单独处理，这样的处理模式在处理同一地区生活污水及生活垃圾时，需要分开设计、分开建设、分开运营，由于各自都要考虑卫生防护距离和保证正常运行的基本条件，存在占地面积大、投资总额高、运行成本高的问题。
发明内容
本实用新型针对现有技术的不足，为解决公知技术中存在的问题，提出了一种生活污水和垃圾综合循环化处理系统，实现生活污水和垃圾处理无害化、减量化和资源化的综合处理。
本实用新型的目的是提出一种占地面积小、投资费用低、运行成本低的城镇生活污水与垃圾一体式无害化综合处理系统。
为实现以上目的，本实用新型采用的技术方案是：生活污水与垃圾一体式无害化综合处理系统，包括格栅槽、调节池、潜水泵、生化处理池、射流曝气器、沉淀池、垃圾颗粒化处理区、浮选池、液态发酵池、固态发酵池、燃气净化装置、有机肥生产设备、固体沉淀终端处理设备;所述格栅槽与调节池连通，格栅槽与垃圾颗粒化处理区连接，所述调节池与浮选池连接，所述调节池内设有潜水泵，所述潜水泵通过管道与生化处理池连接，所述生化处理池通过管段与沉淀池连接，所述沉淀池通过管段与液态发酵池连接;所述垃圾颗粒化处理区通过管道与浮选池连接，所述浮选池通过管段分别与液态发酵池、固态发酵池和固体沉淀终端处理设备连通，所述固态发酵池通过管段与调节池连接，所述燃气净化装置通过管段分别与液态发酵池和固态发酵池连接,所述有机肥生产设备通过管段分别与液态发酵池和固态发酵池连接。
所述格栅槽内部设有格栅。
所述调节池外部设有加药器。
所述生化处理池分为预缺氧区、厌氧区、缺氧区以及好氧区，底部设有射流曝气器、潜水式搅拌器和潜污泵。
所述垃圾颗粒化处理区内部设有双螺杆挤出机。
所述浮选池内部设有动力转笼和格栅。
所述固体沉淀终端处理设备设有消毒装置和磁选装置。
本实用新型具有的以下优点和积极效果：(1)本实用新型将生活污水和垃圾置于一种一体化处理系统中，设备安装投入较分开处理减少了，同时运行费用降低了，占地面积变少了。
(2)本实用新型简化了各类生活废弃污染物的处理工艺，缩短处理周期，处理工程中还能达到资源相互利用。处理后生成多种副产品，资源化利用程度高，效益更好，实现了城市垃圾与污水的资源化处理。
(3)本实用新型采用垃圾水力浮选，改变传统垃圾风选与简单机选，彻底解决垃圾分类问题，效果好，投资少，最终能够实现废物减量化、无害化、资源化的目的。
