申请日2016.11.04
公开(公告)日2017.06.30
IPC分类号B01D36/04
摘要
本实用新型提供了一种污水处理用沉砂装置，包括罐体、螺旋引流机构沉砂检测机构和沉砂处理机构，罐体上设有进液口和溢流口，底端设有排砂口，螺旋引流机构为空间螺旋曲线式结构，螺旋引流机构包括入液部、螺旋部和出液部，罐体内靠近溢流口处设有过滤层，沉砂检测机构包括重力传感器和控制器，沉砂处理机构包括旋转电机、丝杆和刮砂板，旋转电机控制丝杆的旋转，刮砂板设置在丝杆上，丝杆一端与罐体的其中一个侧壁连接，另一端穿过罐体的相对其中一个侧壁的侧壁与旋转电机连接，丝杆上套设有可折叠保护层，可折叠保护层一端与刮砂板连接，另一端与罐体的靠近旋转电机的侧壁连接。本实用新型结构简单，操作方便，除砂效果好，利于后续工艺。
权利要求书
1.一种污水处理用沉砂装置，其特征在于：罐体(1)、螺旋引流机构(2)、沉砂检测机构(3)和沉砂处理机构(4)，所述的罐体(1)顶端两侧分别设有进液口(5)和溢流口(6)，所述的罐体(1)底端设有排砂口(7);
所述的螺旋引流机构(2)设置在罐体(1)内，所述的螺旋引流机构(2)通过支座(8)固定在罐体1的内壁上，所述螺旋引流机构(2)为空间螺旋曲线式结构，所述的螺旋引流机构(2)包括入液部(21)、螺旋部(22)和出液部(23)，所述的入液部(21)与进液口(5)连通设置，所述的入液部(21)、螺旋部(22)和出液部(23)依次连接设置，所述的出液部(23)的出液口朝向罐体(1)底部设置，所述的罐体(1)内靠近溢流口(6)处设有过滤层(9)，所述的过滤层(9)高于螺旋引流机构(2)的出液部(23)设置;
所述的沉砂检测机构(3)包括重力传感器(31)和控制器(32)，所述的重力传感器(31)设置在罐体(1)外侧底部，所述的重力传感器(31)与控制器(32)电连接，所述的控制器(32)控制沉砂处理机构(4)的运作;
所述的沉砂处理机构(4)包括旋转电机(41)、丝杆(42)和刮砂板(43)，所述的旋转电机(41)控制丝杆(42)的旋转，所述的刮砂板(43)设置在丝杆(42)上，所述的丝杆(42)一端与罐体(1)的其中一个侧壁连接，另一端穿过罐体(1)的相对其中一个侧壁的另一个侧壁与旋转电机(41)连接，所述的丝杆(42)上套设有可折叠保护层(44)，所述的可折叠保护层(44)一端与刮砂板(43)连接，另一端与罐体(1)的靠近旋转电机(41)的侧壁连接。
2.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述罐体(1)为直径1m，长度5m的卧式圆柱罐或是长方体罐。
3.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述排砂口(7)为漏斗形。
4.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述过滤层(9)的厚度是8-20cm。
5.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述过滤层(9)由过滤网内填充目数是50-100目的细沙颗粒组成。
6.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述可折叠保护层(44)为塑料层。
7.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述罐体(1)其中一个侧壁上设有与丝杆(42)连接用的轴承。
8.根据权利要求1所述的一种污水处理用沉砂装置，其特征在于：所述丝杆(42)与靠近旋转电机(41)的侧壁的连接处设有密封垫。
说明书
一种污水处理用沉砂装置
技术领域
本实用新型属于污水处理设备领域，尤其是涉及一种污水处理用沉砂装置。
背景技术
沉砂装置是采用物理法将砂粒从污水中沉淀分离出米的一个预处理单元，其作用是从污水中分离出相对密度大于1.5且粒径为0.2以上的颗粒物质。沉砂装置一般设在提升设备和处理设施之前，以保护水泵和管道免受磨损，防止后续构筑物的堵塞和污泥处理构筑物容积的缩小，同时可以减少活性污泥中无机物成分，提高活性污泥的活性。
若取消沉砂装置，会给污水处理带来以下隐患：1、砂粒进入初沉池会加速污泥刮板的磨损，缩短使用寿命;2、会导致生化池的有效容积减少;3、易导致排泥管道堵塞，加剧污泥泵叶轮磨损;4、砂粒进入污泥消化池中，将减少有效容积，缩短清理周期;5、污泥中含砂量的增加会大大影响污泥脱水设备的运行。因此对于污水处理的工艺中，沉砂罐起到至关重要的作用，然而现有的沉砂罐沉砂效果不好，且工作效率低，为后续工艺带来隐患。
发明内容
有鉴于此，本实用新型旨在提出一种污水处理用沉砂装置，结构简单，操作方便，除砂效果好，有利于后续工艺的进行，沉砂处理方便。
为达到上述目的，本实用新型的技术方案是这样实现的：

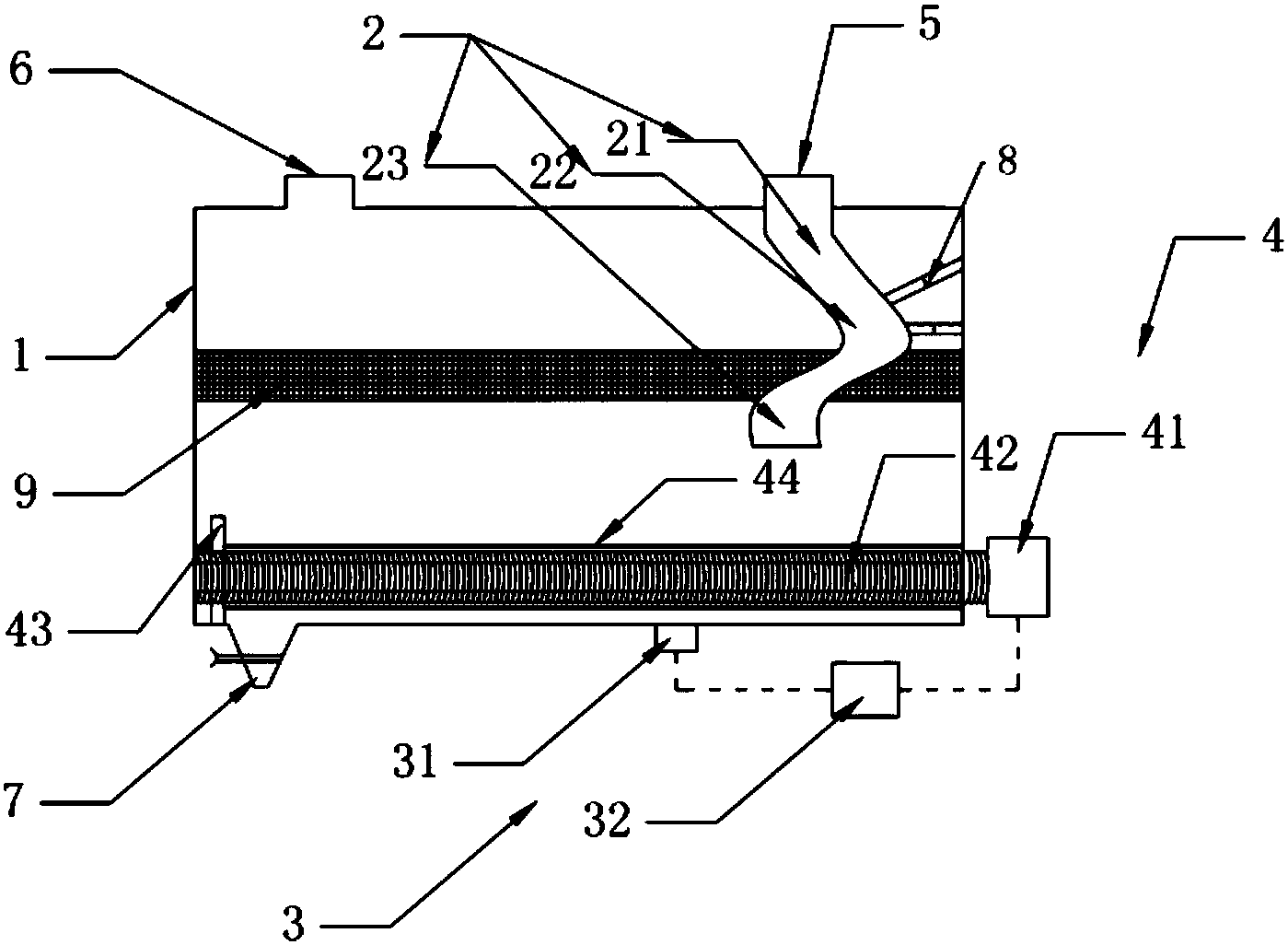

一种污水处理用沉砂装置，罐体1、螺旋引流机构2、沉砂检测机构3 和沉砂处理机构4，所述的罐体1顶端两侧分别设有进液口5和溢流口6，所述的罐体1底端设有排砂口7;
所述的螺旋引流机构2设置在罐体1内，所述的螺旋引流机构2通过支座8固定在罐体1的内壁上，所述螺旋引流机构2为空间螺旋曲线式结构，所述的螺旋引流机构2包括入液部21，螺旋部22和出液部23，所述的入液部21与进液口5连通设置，所述的入液部21、螺旋部22和出液部23依次连接设置，所述的出液部23的出液口朝向罐体1底部设置，所述的罐体1内靠近溢流口6处设有过滤层9，所述的过滤层9高于螺旋引流机构2的出液部23设置;
所述的沉砂检测机构3包括重力传感器31和控制器32，所述的重力传感器31设置在罐体1外侧底部，所述的重力传感器31与控制器32电连接，所述的控制器32控制沉砂处理机构4的运作;
所述的沉砂处理机构4包括旋转电机41、丝杆42和刮砂板43，所述的旋转电机41控制丝杆42的旋转，所述的刮砂板43设置在丝杆42上，所述的丝杆42一端与罐体1的其中一个侧壁连接，另一端穿过罐体1的相对其中一个侧壁的另一个侧壁与旋转电机41连接，所述的丝杆42上套设有可折叠保护层44，所述的可折叠保护层44一端与刮砂板43连接，另一端与罐体1的靠近旋转电机41的侧壁连接。
进一步的，所述罐体1为直径1m，长度5m的卧式圆柱罐或是长方体罐。
进一步的，所述排砂口7为漏斗形。
进一步的，所述过滤层9的厚度是8-20cm。
进一步的，所述过滤层9由过滤网内填充目数是50-100目的细沙颗粒组成。
进一步的，所述可折叠保护层44为塑料层。
进一步的，所述罐体1其中一个侧壁上设有与丝杆42连接用的轴承。
进一步的，所述丝杆42与靠近旋转电机41的侧壁的连接处设有密封垫。
相对于现有技术，本实用新型所述的一种污水处理用沉砂装置具有以下优势：
本发明所述的一种污水处理用沉砂装置，螺旋引流机构的设置，利于砂粒与水的分离，除砂效果好;沉砂检测机构的设置，能够根据沉砂量多少，控制沉砂处理机构的运作，工作效率高，沉砂处理机构的设置，使得沉砂处理方便、快捷，提高工作效率;可折叠保护层的设置，防止沉砂进入丝杆中，影响沉砂处理机构的运行;结构简单，操作方便。
