申请日2016.12.20
公开(公告)日2017.07.11
IPC分类号C02F9/02; C02F9/08
摘要
本实用新型公开了一种生活污水的油水分离器，包括壳体，所述壳体上设有入水口和出水口，入水口处安装有过滤篮;壳体顶部自左向右依次固定有第一隔板、第二隔板、第三隔板;第一隔板和第二隔板之间设置有固定在壳体底部的第四隔板;壳体底部左右两侧均设有排污口，排污口上设置有排污阀;第三隔板与第四隔板之间形成油水分离区;所述壳体顶部设置有滑槽，第三隔板顶部设有与滑槽配合的滑条;滑条固定连接有挡块;挡块处于壳体外部;所述第二隔板底部成形有U形槽，U形槽内设置有排油阀;所述油水分离区底部安装有气浮发生器;壳体底部安装有万象滚轮。本实用新型结构简单，便于移动，能够加快油水分层，同时能够在清除余水时减少油质的泄漏量。

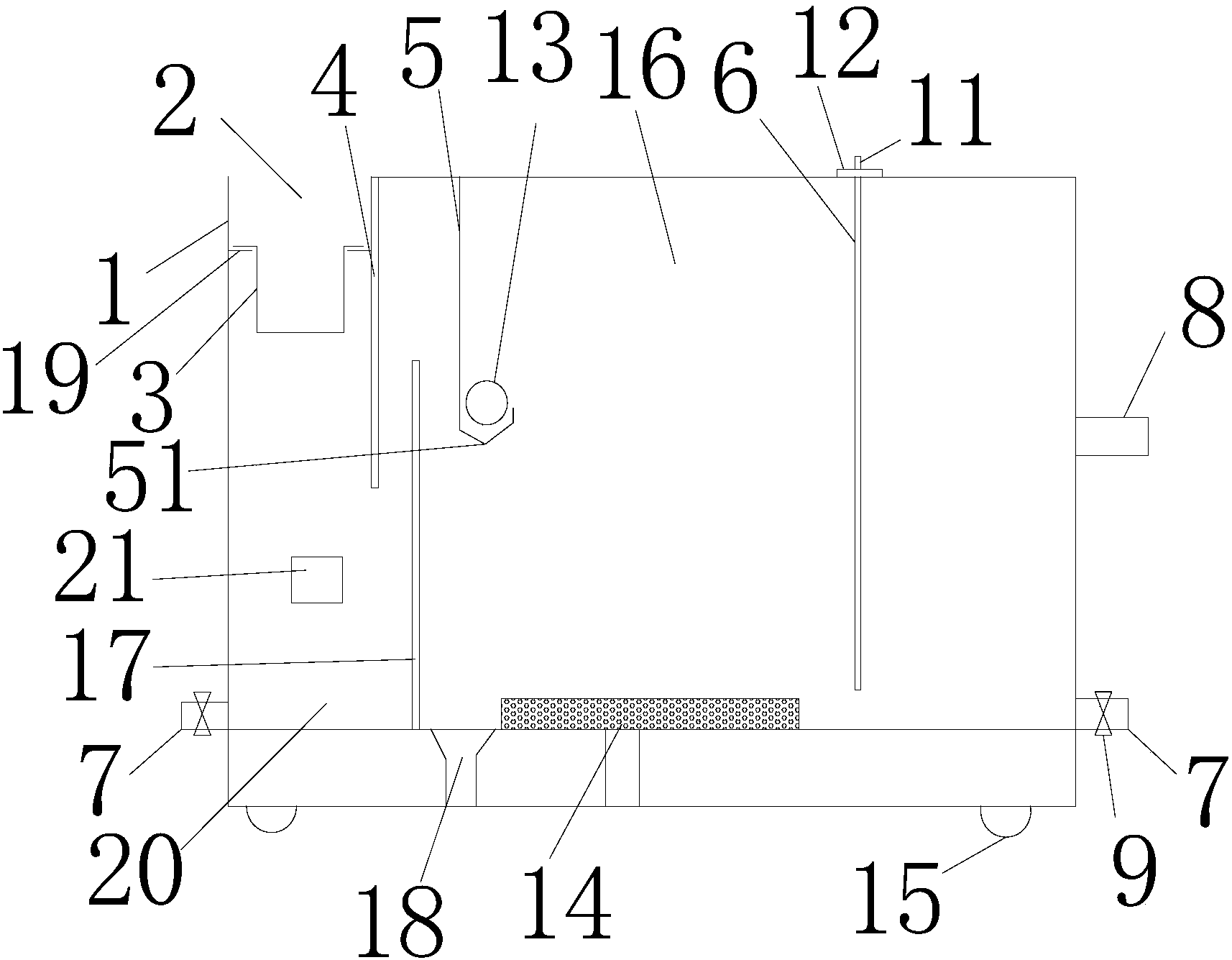

摘要附图
权利要求书
1.一种生活污水的油水分离器，包括壳体(1)，所述壳体(1)上设有入水口(2)和出水口(8)，入水口(2)处安装有过滤篮(3);壳体(1)顶部自左向右依次固定有第一隔板(4)、第二隔板(5)、第三隔板(6);第一隔板(4)和第二隔板(5)之间设置有固定在壳体(1)底部的第四隔板(17);壳体(1)底部左右两侧均设有排污口(7)，排污口(7)上设置有排污阀(9);第三隔板(6)与第四隔板(17)之间形成油水分离区(16);其特征在于，所述壳体(1)顶部设置有滑槽(10)，第三隔板(6)顶部设有与滑槽(10)配合的滑条(11);滑条(11)固定连接有挡块(12);挡块(12)处于壳体(1)外部;所述第二隔板(5)底部成形有U形槽(51)，U形槽(51)内设置有排油阀(13);所述油水分离区(16)底部安装有气浮发生器(14);壳体(1)底部安装有万象滚轮(15)。
2.如权利要求1所述的生活污水的油水分离器，其特征在于，所述壳体(1)上安装有拉手(18)。
3.如权利要求1所述的生活污水的油水分离器，其特征在于，所述油水分离区(16)底部安装有超声波发生器(18)。
4.如权利要求1所述的生活污水的油水分离器，其特征在于，所述入水口(2)设有挡环(19);过滤篮(3)搭设在挡环(19)上。
5.如权利要求1所述的生活污水的油水分离器，其特征在于，所述第四隔板(17)与壳体(1)的侧壁形成油渣区(20)，油渣区(20)设置有透明观察窗口(21)。
说明书
一种生活污水的油水分离器
技术领域
本实用新型属于污水处理领域，尤其涉及一种生活污水的油水分离器。
背景技术
随着人们生活质量的提高，生活污水中含有的油质越来越多，尤其是餐饮店、屠宰场等地。而油质比水清，漂浮在水面，导致空气无法融入水中，从而导致水源易变酸变臭、滋生有害微生物。而其中的油质可以用于制备生物柴油等进行重复利用。现在常用的油水分离装置为油水分离器，根据油水的比重不同而对油水进行分离。但是，为了保证油水分离的效果，油水分离腔长设置的比较宽，从而使得油水有足够时间分层。但是当油水分离器暂时不用时，需要将其中的溶液排出，从而防止内部发霉。而此时会有较多的油质随余水一起排出，造成污染。此外现有的油水分离器的油水分离速度较慢，因此排出的水中往往含有较多的油质。
实用新型内容
为解决上述问题，本实用新型提供了一种生活污水的油水分离器。本实用新型结构简单，便于移动，能够加快油水分层，同时能够在清除余水时减少油质的泄漏量。
为达到上述技术效果，本实用新型的技术方案是：
一种生活污水的油水分离器，包括壳体，所述壳体上设有入水口和出水口，入水口处安装有过滤篮;壳体顶部自左向右依次固定有第一隔板、第二隔板、第三隔板;第一隔板和第二隔板之间设置有固定 在壳体底部的第四隔板;壳体底部左右两侧均设有排污口，排污口上设置有排污阀;第三隔板与第四隔板之间形成油水分离区;所述壳体顶部设置有滑槽，第三隔板顶部设有与滑槽配合的滑条;滑条固定连接有挡块;挡块处于壳体外部;所述第二隔板底部成形有U形槽，U形槽内设置有排油阀;所述油水分离区底部安装有气浮发生器;壳体底部安装有万象滚轮。
进一步的改进，所述壳体上安装有拉手。
进一步的改进，所述油水分离区底部安装有超声波发生器。
进一步的改进，所述入水口设有挡环;过滤篮搭设在挡环上。
进一步的改进，所述第四隔板与壳体的侧壁形成油渣区，油渣区设置有透明观察窗口
