申请日2016.12.19
公开(公告)日2017.06.30
IPC分类号C02F9/02; C02F103/04
摘要
本实用新型公开了一种节水型耐污染家用膜无废水纯水机，包括纯水机外壳、活性炭过滤筒和防漏水检测芯片，所述纯水机外壳的内部安装有入水通道，所述入水通道的顶部安装有涡流端盖，且入水通道的一侧设置有后置活性炭过滤筒，所述后置活性炭过滤筒的一侧设置有RO耐污染反渗透膜过滤筒。本实用新型利用RO耐污染反渗透膜的特点，加上独特的微机控制器以及彻底去除制水时每分钟300毫升以上废水排放，采用开机冲洗，制水十分钟再次冲洗，水满后冲洗三次冲洗程序，彻底解决了制水同时排放废水的弊端，为每家每户每年最低节约3000‑6500升自来水，节能环保，此外内置防漏水检测芯片，当出现漏水事故时，使用者能够立刻发现，使用更加安全。

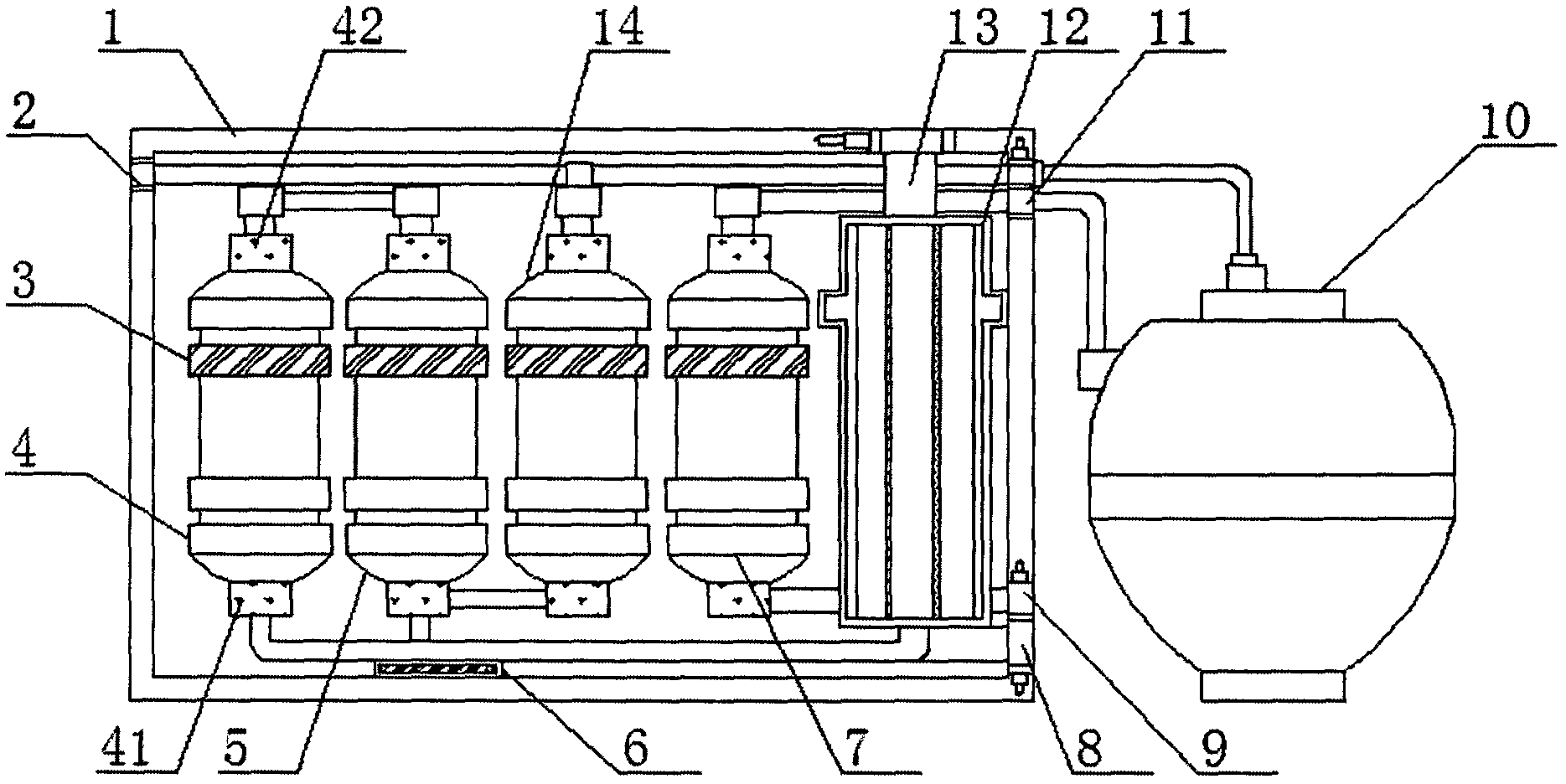

摘要附图
权利要求书
1.一种节水型耐污染家用膜无废水纯水机，包括纯水机外壳(1)、活性炭过滤筒(5)和防漏水检测芯片(6)，其特征在于：所述纯水机外壳(1)的内部安装有入水通道(12)，所述入水通道(12)的顶部安装有涡流端盖(13)，且入水通道(12)的一侧设置有后置活性炭过滤筒(7)，所述后置活性炭过滤筒(7)的一侧设置有RO耐污染反渗透膜过滤筒(14)，所述活性炭过滤筒(5)安装在RO耐污染反渗透膜过滤筒(14)的另一侧，且活性炭过滤筒(5)的另一侧设置有PP棉过滤筒(4)，所述防漏水检测芯片(6)安装在纯水机外壳(1)内部的底部，所述纯水机外壳(1)上设置有冲洗水排口(2)、矿物质水接口(8)和纯水接口(9)，所述纯水接口(9)的上方设置有净水接口(11)，所述纯水机外壳(1)的一侧设置有储水罐(10)，且纯水机外壳(1)上安装有微机控制器(15)，所述防漏水检测芯片(6)的输出端与微机控制器(15)的输入端电性连接。
2.根据权利要求1所述的一种节水型耐污染家用膜无废水纯水机，其特征在于：所述PP棉过滤筒(4)、活性炭过滤筒(5)、活性炭过滤筒(7)和RO耐污染反渗透膜过滤筒(14)上均设置有密封圈(3)，且PP棉过滤筒(4)、活性炭过滤筒(5)、活性炭过滤筒(7)和RO耐污染反渗透膜过滤筒(14)的内部均设置有废水通道(16)和净化水通道(17)。
3.根据权利要求1所述的一种节水型耐污染家用膜无废水纯水机，其特征在于：所述矿物质水接口(8)、纯水接口(9)和涡流端盖(13)上均设置有电磁阀，所述电磁阀的输出端与微机控制器(15)的输入端电性连接。
4.根据权利要求1所述的一种节水型耐污染家用膜无废水纯水机，其特征在于：所述PP棉过滤筒(4)、活性炭过滤筒(5)、活性炭过滤筒(7)和RO耐污染反渗透膜过滤筒(14)的顶部和底部均分别设置有入水口(41)和输水口(42)。
5.根据权利要求1所述的一种节水型耐污染家用膜无废水纯水机，其特征在于：所述RO耐污染反渗透膜过滤筒(14)与储水罐(10)和冲洗水排口(2)均通过管道连接。
说明书
一种节水型耐污染家用膜无废水纯水机
技术领域
本实用新型涉及纯水机设备技术领域，具体为一种节水型耐污染家用膜无废水纯水机。
背景技术
传统的纯水机制水时必须排放废水，好水与废水比例1∶3左右，根据水温变化冬天1∶9部分厂家把制水时的废水比调小至1∶2左右或者1∶1左右膜的寿命就会减低，而且制水时排放的废水并不是超浓缩的废水，只不过比自来水稍微差点，极为浪费水资源，为此我们提出一种节水型耐污染家用膜无废水纯水机来解决以上存在的问题。
实用新型内容
本实用新型的目的在于提供一种节水型耐污染家用膜无废水纯水机，以解决上述背景技术中提出的制水时必须排放废水，而且制水时排放的废水并不是超浓缩的废水，只不过比自来水稍微差点，极为浪费水资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节水型耐污染家用膜无废水纯水机，包括纯水机外壳、活性炭过滤筒和防漏水检测芯片，所述纯水机外壳的内部安装有入水通道，所述入水通道的顶部安装有涡流端盖，且入水通道的一侧设置有后置活性炭过滤筒，所述后置活性炭过滤筒的一侧设置有RO耐污染反渗透膜过滤筒，所述活性炭过滤筒安装在RO耐污染反渗透膜过滤筒的另一侧，且活性炭过滤筒的另一侧设置有PP棉过滤筒，所述防漏水检测芯片安装在纯水机外壳内部的底部，所述纯水机外壳上设置有冲洗水排口、矿物质水接口和纯水接口，所述纯水接口的上方设置有净水接口，所述纯水机外壳的一侧设置有储水罐，且纯水机外壳上安装有微机控制器，所述防漏水检测芯片的输出端与微机控制器的输入端电性连接。
优选的，所述PP棉过滤筒、活性炭过滤筒、活性炭过滤筒和RO耐污染反渗透膜过滤筒上均设置有密封圈，且PP棉过滤筒、活性炭过滤筒、活性炭过滤筒和RO耐污染反渗透膜过滤筒的内部均设置有废水通道和净化水通道。
优选的，所述矿物质水接口、纯水接口和涡流端盖上均设置有电磁阀，所述电磁阀的输出端与微机控制器的输入端电性连接。
优选的，所述PP棉过滤筒、活性炭过滤筒、活性炭过滤筒和RO耐污染反渗透膜过滤筒的顶部和底部均分别设置有入水口和输水口。
优选的，所述RO耐污染反渗透膜过滤筒与储水罐和冲洗水排口均通过管道连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，操作简单方便，本实用新型利用RO耐污染反渗透膜的特点，加上独特的微机控制器以及彻底去除制水时每分钟300毫升以上废水排放，采用开机冲洗，制水十分钟再次冲洗，水满后冲洗三次冲洗程序，彻底解决了制水同时排放废水的弊端，为每家每户每年最低节约3000-6500升自来水，节能环保，此外内置防漏水检测芯片，当出现漏水事故时，使用者能够立刻发现，使用更加安全。
