申请日2016.12.19
公开(公告)日2017.12.19
IPC分类号C02F9/02
摘要
本实用新型涉及一种移动式建筑污水处理环保设备，包括过滤组件，所述过滤组件由升降电机经丝杠滑台组件驱动上下升降，所述过滤组件由旋转电机经转盘驱动旋转，所述过滤组件包含若干布置在转盘正面的过滤漏斗，所述过滤漏斗的入口处设置有漏斗状挡板，所述过滤漏斗的侧壁由过滤网制成，所述漏斗状挡板与过滤网之间围成用以容纳过滤物的过滤空间。本实用新型结构简单、拆装方便、造价低廉，从而实现对不同深度水域污水的过滤和处理，具有防倒漏斗的过滤组件能够有效防止反转或停机造成污物倒流，可推广性强，有效提高过滤效果。

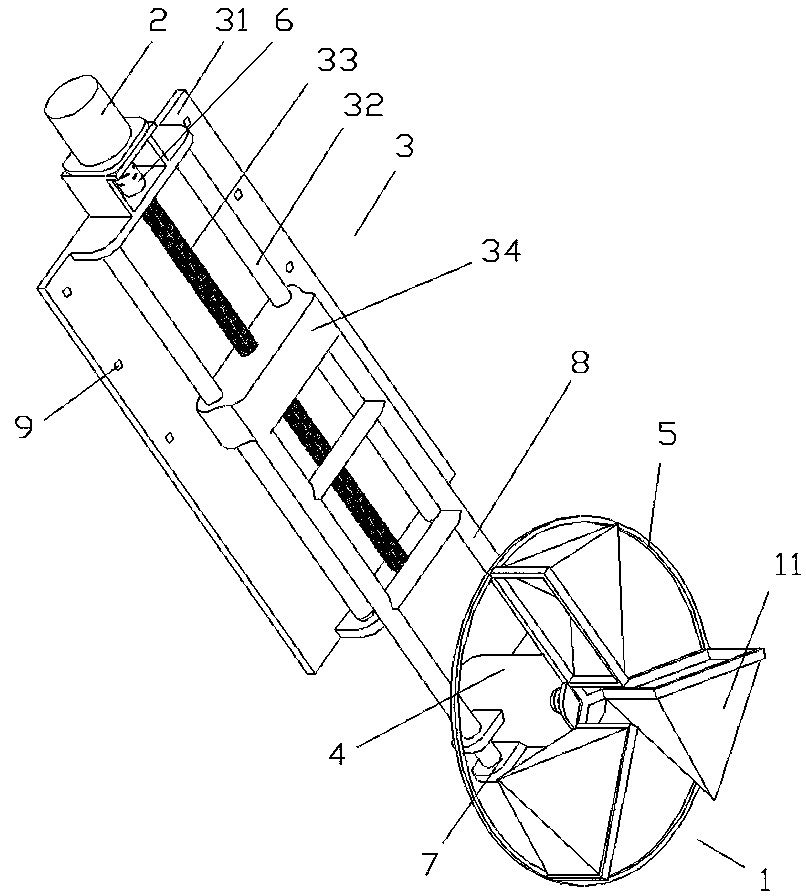

摘要附图
权利要求书
1.一种移动式建筑污水处理环保设备，其特征在于：包括过滤组件，所述过滤组件由升降电机经丝杠滑台组件驱动上下升降，所述过滤组件由旋转电机经转盘驱动旋转，所述过滤组件包含若干布置在转盘正面的过滤漏斗，所述过滤漏斗的入口处设置有漏斗状挡板，所述过滤漏斗的侧壁由过滤网制成，所述漏斗状挡板与过滤网之间围成用以容纳过滤物的过滤空间。
2.根据权利要求1所述的移动式建筑污水处理环保设备，其特征在于：若干所述过滤漏斗顺着转盘的旋转方向排列。
3.根据权利要求1所述的移动式建筑污水处理环保设备，其特征在于：所述丝杠滑台组件包含第一基座、光杆、丝杆以及套设在光杆与丝杆上的滑台，所述滑台与光杆滑动联接，所述滑台与丝杆螺纹联接，所述升降电机与光杆均与第一基座固定联接，所述升降电机的输出轴经联轴器与丝杆的一端相联接以驱动滑台上下升降。
4.根据权利要求3所述的移动式建筑污水处理环保设备，其特征在于：所述丝杆的长度大于光杆的长度。
5.根据权利要求3所述的移动式建筑污水处理环保设备，其特征在于：所述旋转电机的输出轴与转盘相联接以驱动转盘转动，所述旋转电机固定在第二基座上。
6.根据权利要求5所述的移动式建筑污水处理环保设备，其特征在于：所述第二基座经连接杆与滑台固定联接以随着滑台上下升降。
7.根据权利要求1所述的移动式建筑污水处理环保设备，其特征在于：所述过滤网一端与漏斗状挡板相联接，所述过滤网的另一端可拆捆扎在一起。
8.根据权利要求3所述的移动式建筑污水处理环保设备，其特征在于：所述第一基座上开设有连接通孔。
9.根据权利要求1所述的移动式建筑污水处理环保设备，其特征在于：所述过滤网上设置有装有吸附材料的过滤袋。
说明书
移动式建筑污水处理环保设备
技术领域
本实用新型涉及一种移动式建筑污水处理环保设备。
背景技术
水污染造成水的使用价值降低或丧失，毒害水生生物，影响饮用水源。水体突发性水污染具有极强的不可预见性和多样性。因此，对水污染的处理具有处理操作难度大、时效要求高等特点。现有水污染处理技术主要存在通用性差、处理成本高、操作难度大、治理不彻底、不利于推广等问题。
实用新型内容
鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种移动式建筑污水处理环保设备，不仅结构设计合理，而且高效便捷。
为了解决上述技术问题，本实用新型的技术方案是：一种移动式建筑污水处理环保设备，包括过滤组件，所述过滤组件由升降电机经丝杠滑台组件驱动上下升降，所述过滤组件由旋转电机经转盘驱动旋转，所述过滤组件包含若干布置在转盘正面的过滤漏斗，所述过滤漏斗的入口处设置有漏斗状挡板，所述过滤漏斗的侧壁由过滤网制成，所述漏斗状挡板与过滤网之间围成用以容纳过滤物的过滤空间。
优选的，若干所述过滤漏斗顺着转盘的旋转方向排列。
优选的，所述丝杠滑台组件包含第一基座、光杆、丝杆以及套设在光杆与丝杆上的滑台，所述滑台与光杆滑动联接，所述滑台与丝杆螺纹联接，所述升降电机与光杆均与第一基座固定联接，所述升降电机的输出轴经联轴器与丝杆的一端相联接以驱动滑台上下升降。
优选的，所述丝杆的长度大于光杆的长度。
优选的，所述旋转电机的输出轴与转盘相联接以驱动转盘转动，所述旋转电机固定在第二基座上。
优选的，所述第二基座经连接杆与滑台固定联接以随着滑台上下升降。
优选的，所述过滤网一端与漏斗状挡板相联接，所述过滤网的另一端可拆捆扎在一起。
优选的，所述第一基座上开设有连接通孔。
优选的，所述过滤网上设置有装有吸附材料的过滤袋。
与现有技术相比，本实用新型具有以下有益效果：本实用新型结构简单、拆装方便、造价低廉，从而实现对不同深度水域污水的过滤和处理，具有防倒漏斗的过滤组件能够有效防止反转或停机造成污物倒流，可推广性强，有效提高过滤效果。
下面结合附图和具体实施方式对本实用新型做进一步详细的说明。
