申请日2016.11.22
公开(公告)日2017.04.26
IPC分类号C02F9/14
摘要
本发明涉及一种工业废水排放处理装置，包括废水进水管、换热室、储水塔、第一废水处理室、第二废水处理室、第三废水处理室、泵和储水室，废水进水管穿过换热室并连接至储水塔的上部，储水塔、第一废水处理室、第二废水处理室和第三废水处理室依次通过进水管道连通，第三废水处理室连通所述泵的进水口，泵的出水口分别连通出水管道一和出水管道二，出水管道一穿过换热室并延伸连通至储水塔内的顶部，出水管道二连接储水室。本发明的有益效果是：工业废水、废气经过热交换，冷却液可以用于供暖;工业废水未直接与换热器的流道连通，解决了换热器的介质流道结垢问题，减少了换热器的维护次数并降低处理成本;污泥压滤装置制成的泥饼可用于花草肥料，储水室中的水可用于灌溉。
权利要求书

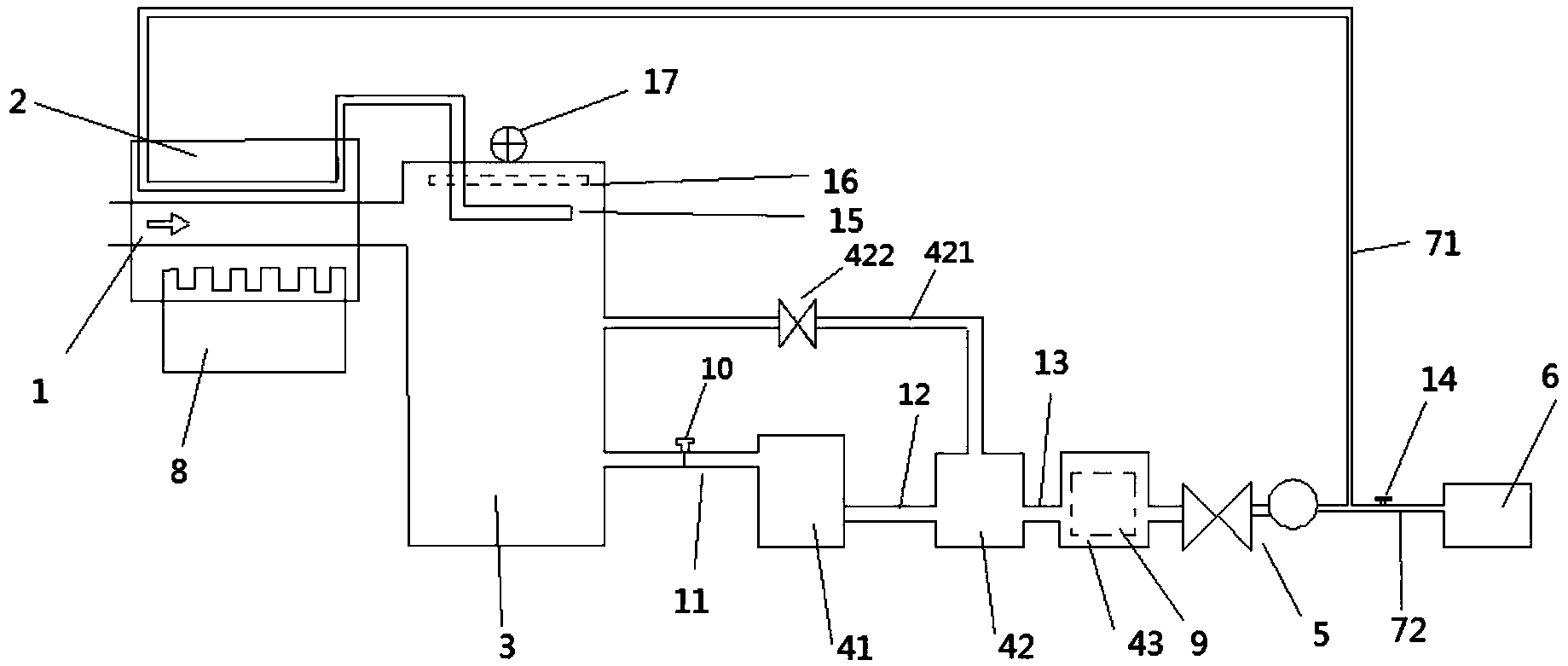

1.一种工业废水排放处理装置，其特征在于，包括废水进水管(1)、换热室(2)、储水塔(3)、第一废水处理室(41)、第二废水处理室(42)、第三废水处理室(43)、泵(5)和储水室(6)，所述废水进水管(1)穿过所述换热室(2)并连接至所述储水塔(3)的上部，所述储水塔(3)、所述第一废水处理室(41)、第二废水处理室(42)和第三废水处理室(43)依次通过进水管道连通，所述第三废水处理室(43)连通所述泵(5)的进水口，所述泵(5)的出水口分别连通有出水管道一(71)和出水管道二(72)，所述出水管道一(71)穿过所述换热室(2)并延伸连通至所述储水塔(3)内的顶部，所述出水管道二(72)连接所述储水室(6)。
2.由权利要求1所述的一种工业废水排放处理装置，其特征在于，所述换热室(2)的底部还设有的换热器(8)。
3.由权利要求1所述的一种工业废水排放处理装置，其特征在于，所述第一废水处理室(41)为隔油室，所述第二废水处理室(42)为厌氧室，所述第三废水处理室(43)为沉淀池，所述第二废水处理室(42)的顶部还设有连接至储水塔(3)的一出气管道(421)，所述出气管道(421)上设有出气泵(422)，所述第三废水处理室(43)内还设有污泥压滤装置(9)。
4.由权利要求1所述的一种工业废水排放处理装置，其特征在于，所述第一废水处理室(41)的顶部与所述储水塔(3)之间通过带有控制阀门一(10)的进水管道一(11)连通，所述第一废水处理室(41)的底部与所述第二废水处理室(42)之间通过进水管道二(12)连通，所述第二废水处理室(42)的底部与所述第三废水处理室(43)之间通过进水管道三(13)连通，所述出水管道(72)上设有控制阀门二(14);所述进水管道一(11)到所述储水塔(3)底部的高度为1米，所述进水管道二(12)到所述第一废水处理室(41)的高度为50cm，所述进水管道三(13)到所述第二废水处理室(42)的高度为50cm。
5.由权利要求1至4任一项所述的一种工业废水排放处理装置，其特征在于，所述出水管道一(71)在所述储水塔(3)内的顶部的部分设有喷淋管(15)，所述喷淋管(15)上方设有收水器(16)。
6.由权利要求5所述的一种工业废水排放处理装置，其特征在于，所述储水塔(3)的顶部设有排气扇(17)。
说明书
一种工业废水排放处理装置
技术领域
本发明涉及工业废料处理领域，尤其涉及一种工业废水排放处理装置。
背景技术
在工业生产中会产生大量的废气以及废水。废气以及废水如不及时处理，不仅会影响工厂的正常生产，而且会对环境造成严重的污染，甚者，给工厂的工作人员及其周边居住人员带来安全隐患。
传统工艺对工业废水进行处理存在以下几点不足：其一，废水经沉降池以及调节池处理后，通常直接进行有机物的分解。由于废水未进行油-水分离，加重了厌氧池的分解负担;其二，废水中含有大量的悬浮状颗粒，悬浮在废水中，不易清除。其三，虽然有将工业污水作为热交换介质加以回收利用，避免了直接排出而造成的环境污染以及能量损失，但是换热器经常受损，需要定期清理或更换，势必增加回收利用工业废水的成本。
发明内容
本发明所要解决的技术问题是提供一种结构简单、操作方便的工业废水排放处理装置，可处理废水中的油、固体颗粒、废气同时利用热能，处理过程快速方便，保护环境。
本发明解决上述技术问题的技术方案如下：一种工业废水排放处理装置，其特征在于，包括废水进水管、换热室、储水塔、第一废水处理室、第二废水处理室、第三废水处理室、泵和储水室，所述废水进水管穿过所述换热室并连接至所述储水塔的上部，所述储水塔、所述第一废水处理室、第二废水处理室和第三废水处理室依次通过进水管道连通，所述第三废水处理室连通所述泵的进水口，所述泵的出水口分别连通有出水管道一和出水管道二，所述出水管道一穿过所述换热室并延伸连通至所述储水塔内的顶部，所述出水管道二连接所述储水室。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述换热室的底部还设有的换热器。
进一步，所述第一废水处理室为隔油室，所述第二废水处理室为厌氧室，所述第三废水处理室为沉淀池，所述第二废水处理室的顶部还设有连接至储水塔的一出气管道，所述出气管道上设有出气泵，所述第三废水处理室内还设有污泥压滤装置。
进一步，所述第一废水处理室的顶部与所述储水塔之间通过带有控制阀门一的进水管道一连通，所述第一废水处理室的底部与所述第二废水处理室之间通过进水管道二连通，所述第二废水处理室的底部与所述第三废水处理室之间通过进水管道三连通，所述出水管道上设有控制阀门二;所述进水管道一到所述储水塔底部的高度为1米，所述进水管道二到所述第一废水处理室的高度为50cm，所述进水管道三到所述第二废水处理室的高度为50cm。
进一步，所述出水管道一在所述储水塔内的顶部的部分设有喷淋管，所述喷淋管上方设有收水器。
进一步，所述储水塔的顶部设有排气扇。
基于上述技术方案，本发明的有益效果是：工业废水、废气经过热交换，可以用于供暖;其次工业废水并未直接与换热器的流道连通，解决了换热器的介质流道结垢问题，减少了换热器的维护次数进而降低了回收和利用工业废水的成本;污泥压滤装置制成的泥饼可用于花草肥料，储水室中的水可用于灌溉。
