申请日2016.10.26
公开(公告)日2017.04.19
IPC分类号C02F3/34
摘要
本实用新型公开了一种市政污水处理系统的生化处理池。生化处理池设置有出入口。生化处理池的底部设置有多个网格。网格内设置有可处理污水的微生物。污水处理池设置有多个限位墙，相邻的限位墙分别位于污水处理池对立的两侧并留有污水通过的缺口。限位墙的两侧均设置有多个表面设置有大孔吸附树脂的凸块。本实用新型采用微生物处理和物理吸附结合在一起的方法以及生化处理池独特的构造方式来增强效率最终达到节省时间成本的目的。

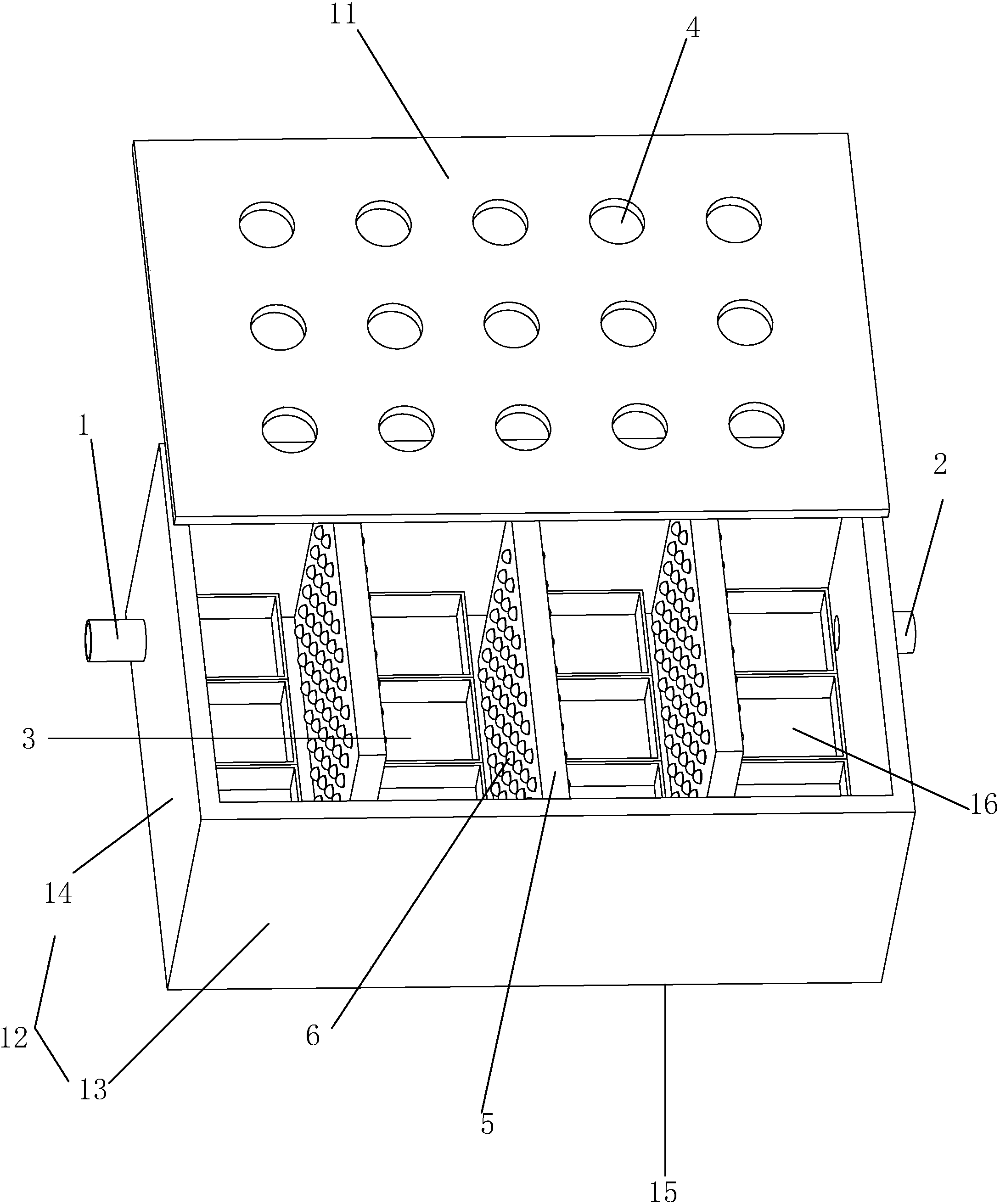

摘要附图
权利要求书
1.一种市政污水处理系统的生化处理池，包括池底(15)，所述池底(15)设置有垂直于池底(15)的固定墙(12)，所述生化处理池设置有出口(2)和入口(1)，所述池底(15)设置有可处理污水的微生物，其特征是：所述固定墙(12)包括平行于污水流通方向的两块第一侧板(13)和垂直与污水流通方向的两块第二侧板(14)，所述第一侧板(13)连接有与池底(15)相接的限位墙(5)，多块所述限位墙(5)分布于两块第一侧板(13)上，两块所述第一侧板(13)上分布的多块限位墙(5)交错分布，每块所述限位墙(5)一端与其中一块第一侧板(13)连接，另一端与另一块第一侧板(13)之间形成有用于污水流通的缺口(10)，所述限位墙(5)的两侧均设置有多个凸块(6)，所述凸块(6)表面设置有大孔吸附树脂。
2.根据权利要求1所述的市政污水处理系统的生化处理池，其特征是：所述生化处理池的出口(2)处设置有覆盖整个出口(2)的过滤网(7)。
3.根据权利要求1所述的市政污水处理系统的生化处理池，其特征是：所述限位墙(5)内设置有多个等距离排布的磁块(8)。
4.根据权利要求1所述的市政污水处理系统的生化处理池，其特征是：所述生化处理池的入口(1)设置有覆盖入口(1)的格栅(9)。
5.根据权利要求1所述的市政污水处理系统的生化处理池，其特征是：所述池底(15)设置有多个网格(3)。
6.根据权利要求1 所述的市政污水处理系统的生化处理池，其特征是：所述固定墙(12)远离池底(15)的一侧连接有平行于池底(15)的上盖(11)。
7.根据权利要求6所述的市政污水处理系统的生化处理池，其特征是：所述上盖(11)设置有多个贯穿上盖(11)的出气口(4)。
说明书
市政污水处理系统的生化处理池
技术领域
本实用新型涉及污水处理领域，特别涉及一种市政污水处理系统的生化处理池。
背景技术
生化池指的是将生活污水分格沉淀，以及对污泥进行厌氧消化并加以过滤处理的构筑物，其原理是固化物(粪便等垃圾)在生化池中水解，上层经水解后的水化物体从池中设置的管道流出。随着我国城市化的进展及环境污染的加剧，生化池处理污水的能力已逐步减弱，其对保护水体起到了积极作用并已成为环境保护的基本措施之一。
公开号为CN205387498U的中国专利公开了一种组合式生化池，由多个生化池单体层叠而成，所述多个生化池单体之间由公母榫连接而成，其中底层生化池单体上表面其中两侧设置有公头，顶层生化池单体下表面其中两侧设置有母头，中层生化池单体下表面其中两侧设置有母头，上表面其中两侧设置有公头;所述底层生化池单体两侧壁下部设置有一组连接件，所述顶层生化池单体两侧壁上部也设置有一组连接件，所述每组连接件之间连接有绳索。该组合式生化池通过多个相同的生化池的共同作用起到增强污水处理的能力，单纯的相加并没有起到增强治污的效率，增大时间成本。
实用新型内容
本实用新型的目的是提供一种增大治污效率的市政污水处理系统的生化处理池。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种市政污水处理系统的生化处理池，包括池底，所述池底设置有垂直于池底的固定墙，所述生化处理池设置有出口和入口，所述池底设置有可处理污水的微生物，所述固定墙包括平行于污水流通方向的两块第一侧板和垂直与污水流通方向的两块第二侧板，所述第一侧板连接有与池底相接的限位墙，多块所述限位墙分布于两块第一侧板上，两块所述第一侧板上分布的多块限位墙交错分布，每块所述限位墙一端与其中一块第一侧板连接，另一端与另一块第一侧板之间形成有用于污水流通的缺口，所述限位墙的两侧均设置有多个凸块，所述凸块表面设置有大孔吸附树脂。
通过采用上述技术方案：使得市政污水处理系统的生化处理池在污水进入后，同时可以进行物理吸附法和生物处理法提高处理效率节约时间成本，另外生化处理池内设置有多块限位墙起到增大处理面积减缓污水流动速度的作用，最终达到高效处理污水处理的目的。
本实用新型进一步设置为：所述生化处理池的出口处设置有覆盖整个出口的过滤网。
通过采用上述技术方案，使得经过生化处理池处理的污水进行过滤使得残留的有机物留在过滤网上不被带入下一道工序中。
本实用新型进一步设置为：所述限位墙内设置有多个等距离排布的磁块。
通过采用上述技术方案，使得污水中许多磁性物质能够吸附在墙体上，另外对于磁性较弱的污染物可先投加磁种如铁粉、磁铁矿、赤铁矿微粒等和混凝剂，使磁种与污染物结合，然后用磁块处理。
本实用新型进一步设置为：所述生化处理池的入口设置有覆盖入口的格栅。
通过采用上述技术方案，使得污水在进入生化处理池之前能被格栅进行过滤，截留污水中较大的漂浮物和固体杂质不影响生化处理池的工作。
本实用新型进一步设置为：所述池底设置有多个网格。
通过采用上述技术方案，网格为一个凹形的槽，使得微生物能分布于网格内。多个网格的存在，使得微生物均匀的分布于池底。因此微生物与污水接触得更加充分。
本实用新型进一步设置为：所述固定墙远离池底的一侧连接有平行于池底的上盖。
通过采用上述技术方案，使得上盖能覆盖市政污水处理系统的生化处理池。当本领域的专业技术人员在进行维护或工作时不会有掉入池中的危险，同时也具有保护路人的作用。
本实用新型进一步设置为：所述上盖设置有多个贯穿上盖的出气口。
通过采用上述技术方案，使得网格内微生物处理时产生的气体不会对生化处理池造成影响，而是从出气口出去。
综上所述，本实用新型具有以下有益效果：
本市政污水处理系统的生化处理池具有物理吸附法与生物处理法共同进行的独特处理功能，极大的增大了生化池的工作效率有效的节省了时间成本，又因为在限位墙中加入了磁块，使得污水中磁性物质能被回收重复利用，节约了资源。
