申请日2016.10.21
公开(公告)日2017.02.22
IPC分类号E02D7/20; E02D13/04
摘要
本发明公开了一种滩涂污泥围垦植桩机构，旨在解决滩涂污泥围垦植桩过程噪音大，桩柱易出现偏移，多根相连的桩柱进行植桩时操作不便，设备投入大的不足。该发明包括两支座、分别安装在两支座上的两支架，支架上均可升降连接有升降座，两升降座之间连接有移动螺杆和滑动杆，升降座上安装有驱动移动螺杆转动的移动电机，移动螺杆上适配连接有移动座，移动座与滑动杆可滑动插接在一起;移动座下端设有卡接部，卡接部上设有开口朝右的卡槽，移动座和卡接部之间安装有植桩盘，移动座上安装有驱动植桩盘转动的植桩驱动机构，植桩盘下表面上均布设有两条弧形的挤压楔条，挤压楔条下表面沿着顺时针或者逆时针方向朝下倾斜设置。

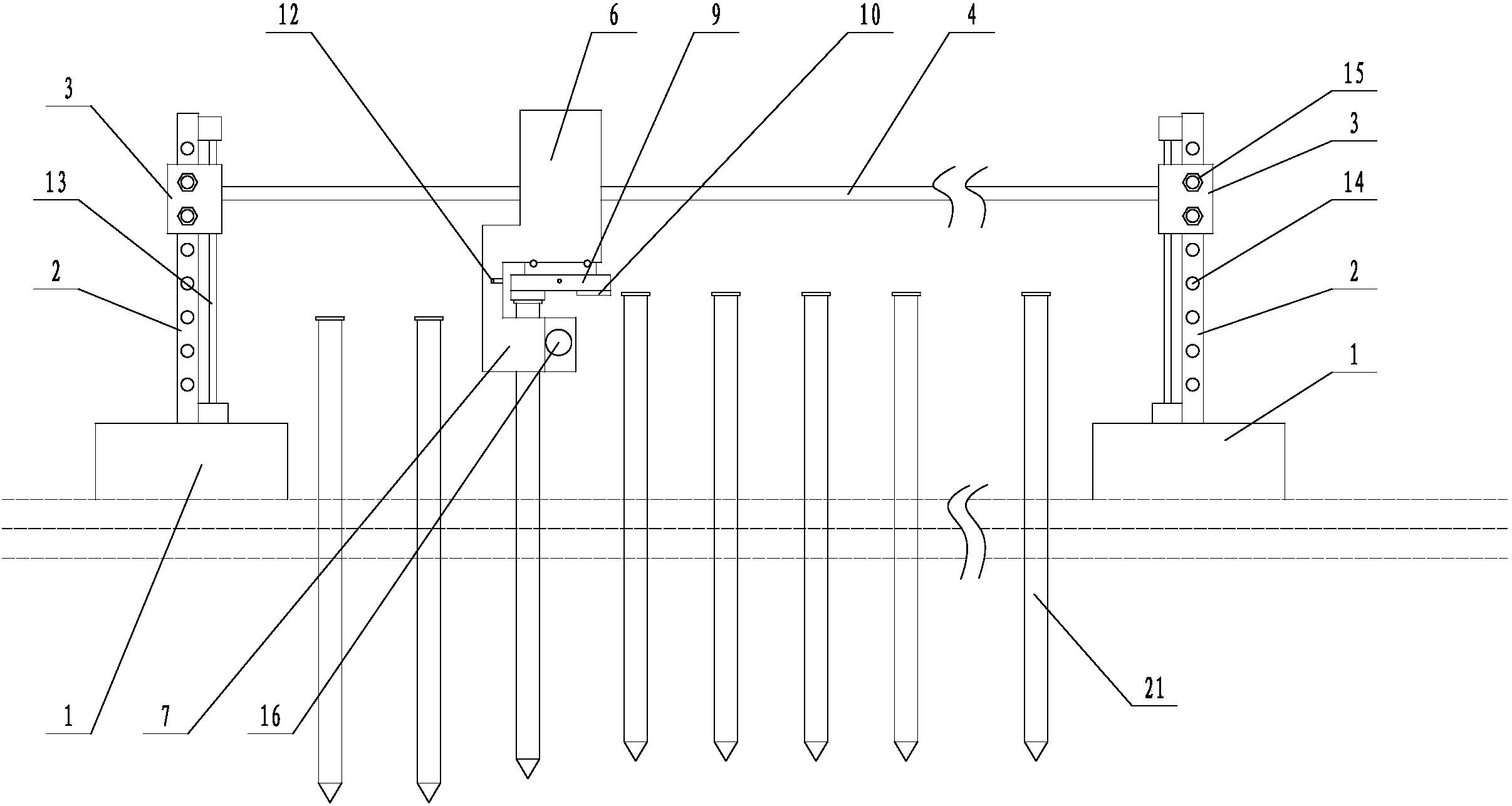

摘要附图
权利要求书
1.一种滩涂污泥围垦植桩机构，其特征是，包括两支座、分别安装在两支座上的两支架，支架上均可升降连接有升降座，两升降座之间连接有移动螺杆和滑动杆，升降座上安装有驱动移动螺杆转动的移动电机，移动螺杆上适配连接有移动座，移动座与滑动杆可滑动插接在一起;移动座下端设有卡接部，卡接部上设有开口朝右的卡槽，卡槽贯通卡接部的上下两端，移动座和卡接部之间安装有植桩盘，移动座上安装有驱动植桩盘转动的植桩驱动机构，植桩盘下表面上均布设有两条弧形的挤压楔条，挤压楔条下表面沿着顺时针或者逆时针方向朝下倾斜设置，挤压楔条下表面上均可转动安装有若干滚珠;植桩盘和卡接部之间安装有光电传感器，光电传感器包括发射器、接收器，发射器安装在植桩盘两挤压楔条之间的侧壁上，接收器安装在卡接部上和发射器对应位置。
2.根据权利要求1所述的滩涂污泥围垦植桩机构，其特征是，支架上下两端之间可转动安装有升降螺杆，升降座适配连接在升降螺杆上，升降座活动插接在支架上，支座上安装有驱动升降螺杆转动的升降电机。
3.根据权利要求1所述的滩涂污泥围垦植桩机构，其特征是，支架上从上往下等间距设有若干个限位孔，升降座上连接有限位螺钉，限位螺钉可适配连接在限位孔内。
4.根据权利要求1所述的滩涂污泥围垦植桩机构，其特征是，卡接部上靠近卡槽开口端位置安装有气缸，气缸伸缩杆贯穿卡槽的两侧壁。
5.根据权利要求1至4任意一项所述的滩涂污泥围垦植桩机构，其特征是，植桩驱动机构包括驱动电机、减速器，驱动电机输出轴与减速器输入轴传动连接，植桩盘上设有传动轴，传动轴和减速器输出轴之间链传动。
6.根据权利要求1至4任意一项所述的滩涂污泥围垦植桩机构，其特征是，其中一条挤压楔条下表面最低处的高度低于另一条挤压楔条下表面最低处的高度。
说明书
滩涂污泥围垦植桩机构
技术领域
本发明涉及一种植桩设备，更具体地说，它涉及一种滩涂污泥围垦植桩机构。
背景技术
为了充分利用海洋资源，很多地方的对海边滩涂进行了围垦，用于水产的培育、养殖、研究等，由于海边滩涂土质松软，在围垦的过程中需要进行植桩，以确保围垦堤坝的结构强度，目前常用的植桩方法是通过打桩机，将桩柱敲打进入泥土中，这种植桩方式设备投入大，工作噪音大，桩柱易出现偏移现象，当多根相连的桩柱进行植桩时，每根桩柱下沉的量需要基本保持同步，因此需要多台植桩设备，操作不便，而且大大增加了设备投入。
发明内容
本发明克服了滩涂污泥围垦植桩过程噪音大，桩柱易出现偏移，多根相连的桩柱进行植桩时操作不便，设备投入大的不足，提供了一种滩涂污泥围垦植桩机构，滩涂污泥围垦植桩过程噪音低，桩柱不易出现偏移，多根相连的桩柱进行植桩时操作方便，设备投入小。
为了解决上述技术问题，本发明采用以下技术方案：一种滩涂污泥围垦植桩机构，包括两支座、分别安装在两支座上的两支架，支架上均可升降连接有升降座，两升降座之间连接有移动螺杆和滑动杆，升降座上安装有驱动移动螺杆转动的移动电机，移动螺杆上适配连接有移动座，移动座与滑动杆可滑动插接在一起;移动座下端设有卡接部，卡接部上设有开口朝右的卡槽，卡槽贯通卡接部的上下两端，移动座和卡接部之间安装有植桩盘，移动座上安装有驱动植桩盘转动的植桩驱动机构，植桩盘下表面上均布设有两条弧形的挤压楔条，挤压楔条下表面沿着顺时针或者逆时针方向朝下倾斜设置，挤压楔条下表面上均可转动安装有若干滚珠;植桩盘和卡接部之间安装有光电传感器，光电传感器包括发射器、接收器，发射器安装在植桩盘两挤压楔条之间的侧壁上，接收器安装在卡接部上和发射器对应位置。
滩涂污泥围垦植桩时，首先将两升降座调整到同一高度，然后将桩柱上端卡接到卡接部的卡槽内，由于桩柱的上端为T形结构，因此桩柱上端可以挂在卡接部上，然后移动螺杆转动，带动移动座移动，将桩柱移动到合适位置，之后升降座向下移动，带动整个移动座向下移动，从而将桩柱插入污泥中，由于污泥较软，桩柱插入方便。待一排桩柱都插入污泥后，调整桩柱高度，使桩柱大致在同一高度位置，并将一排桩柱连接在一起成一个整体。之后调整升降座的高度位置，使植桩盘下表面靠近桩柱上端面位置，从最前端的桩柱开始一个个进行挤压植桩。当植桩盘移动到桩柱上方后，桩柱上端限位在卡槽内，转动植桩盘，通过挤压楔条抵接在桩柱上端并转动将桩柱向下挤压植桩。植桩盘对一根桩柱植完后，传感器工作，当接收器检测到发射器的信号，说明发射器已经对准接收器，两挤压楔条处在桩柱的两侧位置便于下一根桩柱进入卡槽内。然后移动座向前移动到下一根桩柱位置，桩柱卡在卡槽内，转动植桩盘，通过挤压楔条抵接在桩柱上端并转动将桩柱向下挤压植桩。如此依次对桩柱进行植桩，一排桩柱完成一轮植桩后，将移动座往回移动到原始位置，再向下移动升降座，移动距离与桩柱一次植入的深度相同，开始下一轮桩柱的植桩动作。如此对桩柱进行多轮植桩后将桩柱完全植入污泥中。滚珠的设置有利于减小挤压楔条与桩柱之间的摩擦力，使桩柱能够更加顺利地植桩。这种滩涂污泥围垦植桩机构在滩涂污泥围垦植桩过程中噪音低，桩柱不易出现偏移，多根相连的桩柱进行植桩时操作方便，设备投入小。
作为优选，支架上下两端之间可转动安装有升降螺杆，升降座适配连接在升降螺杆上，升降座活动插接在支架上，支座上安装有驱动升降螺杆转动的升降电机。升降电机驱动升降螺杆转动，从而带动升降座上下升降运动，结构简单，升降过程平稳可靠。
作为优选，支架上从上往下等间距设有若干个限位孔，升降座上连接有限位螺钉，限位螺钉可适配连接在限位孔内。升降座移动到设定位置后通过限位螺钉与限位孔连接实现定位锁紧，提高升降座的承载能力。
作为优选，卡接部上靠近卡槽开口端位置安装有气缸，气缸伸缩杆贯穿卡槽的两侧壁。气缸伸缩杆伸入卡槽并且端部插在卡槽侧壁上，对桩柱进一步进行限位，在桩柱植入和卡接部吊起桩柱移动的过程中防止桩柱出现偏移。
作为优选，植桩驱动机构包括驱动电机、减速器，驱动电机输出轴与减速器输入轴传动连接，植桩盘上设有传动轴，传动轴和减速器输出轴之间链传动。驱动电机工作带动减速器工作，从而通过减速器输出轴带动传动轴转动，最终驱动植桩盘转动，驱动力大。
作为优选，其中一条挤压楔条下表面最低处的高度低于另一条挤压楔条下表面最低处的高度。两挤压楔条对桩柱的挤压深度不同，先用一挤压楔条挤压桩柱到一定深度，再用另一挤压楔条挤压桩柱到另一较深的深度，使桩柱循序渐进被向下挤压，有利于提高植桩的稳定性和可靠性。
与现有技术相比，本发明的有益效果是：滩涂污泥围垦植桩机构在滩涂污泥围垦植桩过程中噪音低，桩柱不易出现偏移，多根相连的桩柱进行植桩时操作方便，设备投入小。
