申请日2016.10.19
公开(公告)日2017.04.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种难降解工业有机废水循环处理装置，包括污水进口、卷线器、电器控制箱、联合处理器、生物处理器、活性炭吸附层、通气孔和挡板，所述污水进口右侧固定有预处理器，所述联合处理器左侧连接有预处理器，所述生物处理器内部安装有生物膜处理网，所述活性炭吸附层下方设置有活性污泥层，所述挡板外部连接有生物处理器。该难降解工业有机废水循环处理装置设置有预处理装置和深度处理装置，并且将多个处理工艺组合在一起使用，使废水的处理效果更加理想，废水处理效率更高，活性炭吸附层形状为圆筒状，且贴合在联合处理器的内部，能够使废水与活性炭吸附层拥有更多的接触面积，使吸附效果更佳。

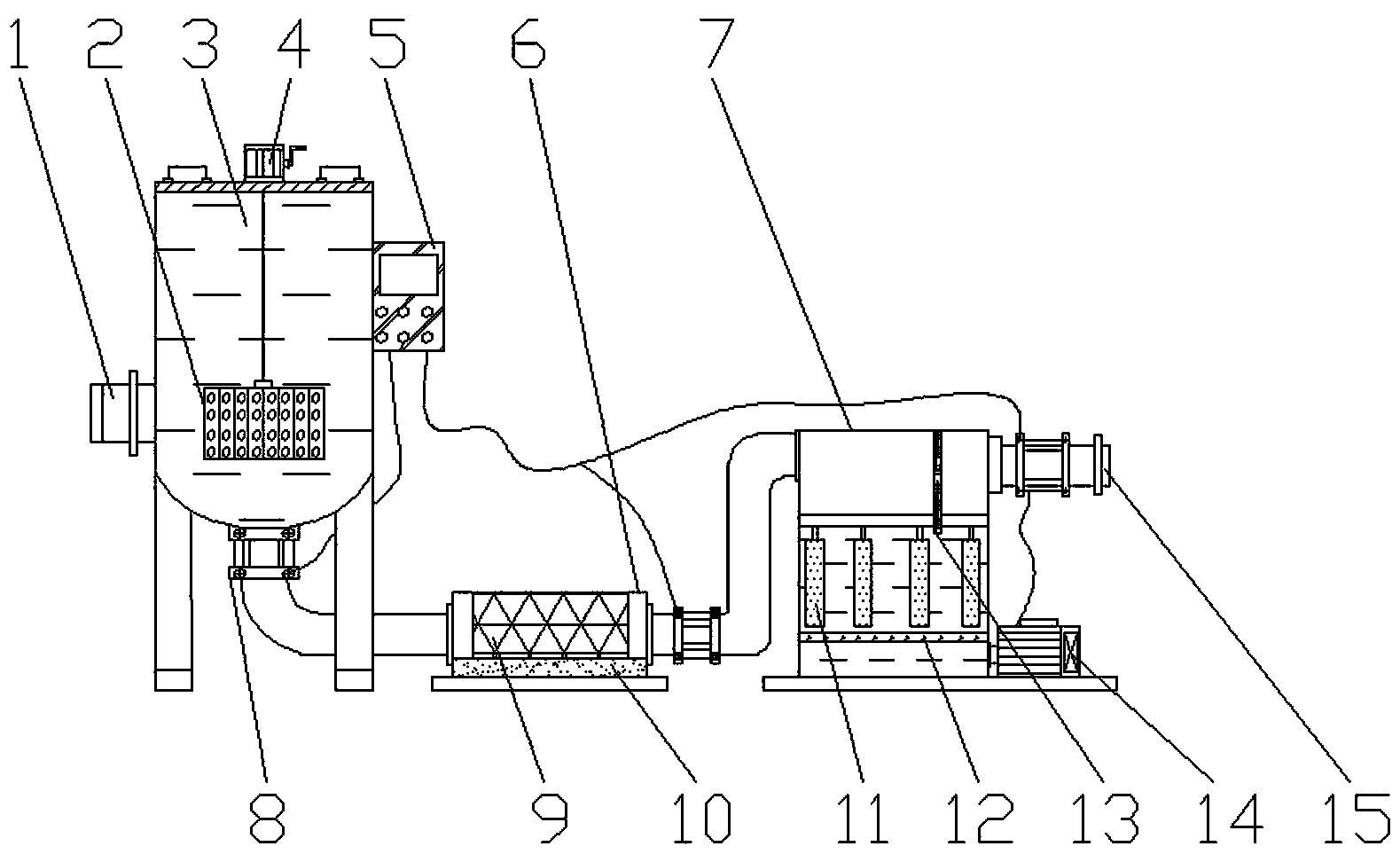

摘要附图
权利要求书
1.一种难降解工业有机废水循环处理装置，包括污水进口(1)、卷线器(4)、电器控制箱(5)、联合处理器(6)、生物处理器(7)、活性炭吸附层(9)、通气孔(12)和挡板(13)，其特征在于：所述污水进口(1)右侧固定有预处理器(3)，且预处理器(3)内部安装有化学氧化剂放置箱(2)，所述卷线器(4)下方连接有化学氧化剂放置箱(2)，所述电器控制箱(5)下方连接有水泵(8)，且水泵(8)上方设置有预处理器(3)，所述联合处理器(6)左侧连接有预处理器(3)，所述生物处理器(7)内部安装有生物膜处理网(11)，且生物处理器(7)左侧连接有联合处理器(6)，所述活性炭吸附层(9)下方设置有活性污泥层(10)，所述通气孔(12)右侧安装有臭氧发生器(14)，所述挡板(13)外部连接有生物处理器(7)，且挡板(13)右侧设置有净水出口(15)。
2.根据权利要求1所述的一种难降解工业有机废水循环处理装置，其特征在于：所述活性炭吸附层(9)形状为圆筒状，且贴合在联合处理器(6)的内部。
3.根据权利要求1所述的一种难降解工业有机废水循环处理装置，其特征在于：所述生物膜处理网(11)共设置四个，且位置为中心对称。
4.根据权利要求1所述的一种难降解工业有机废水循环处理装置，其特征在于：所述通气孔(12)均匀分布在臭氧发生器(14)的上方。
5.根据权利要求1所述的一种难降解工业有机废水循环处理装置，其特征在于：所述挡板(13)与生物处理器(7)焊接连接，且挡板(13)的长度大于生物处理器(7)顶端到生物膜处理网(11)顶端的距离。
说明书
一种难降解工业有机废水循环处理装置
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种难降解工业有机废水循环处理装置。
背景技术
随着经济的繁荣昌盛，人们生活水平的不断的提高，生产技术的发展越来越好，人们对自己时间的利用越来越苛刻，生活中，我们对于设备的要求越来越高，希望能够通过对设备的创新来提高设备的工作效率，减少工作时间，提高使用效率，使之发挥出最大的价值，随着科技的发展，工业的发展取得了很大的成就，工厂的数量也在与日俱增，而随着工厂数量的增多，工厂生产时产生的难降解工业有机废水的处理成为了人们需要迫切解决的问题，也是人们十分关心的问题。目前市场上用于处理难降解工业有机废水的装置虽然种类数量都有很多，但是大多数的装置在处理难降解工业有机废水时常采用的只是单一性的处理工艺，其处理效果不是太理想，废水处理效率也并不高，而且在使用时也存在使用不方便的问题。
实用新型内容
本实用新型的目的在于提供一种难降解工业有机废水循环处理装置，以解决上述背景技术提出的目前市场上用于处理难降解工业有机废水的装置处理工艺单一和废水处理效果不理想的问题。
为实现上述目的，本实用新型提供如下技术方案：一种难降解工业有机废水循环处理装置，包括污水进口、卷线器、电器控制箱、联合处理器、生物处理器、活性炭吸附层、通气孔和挡板，所述污水进口右侧固定有预处理器，且预处理器内部安装有化学氧化剂放置箱，所述卷线器下方连接有化学氧化剂放置箱，所述电器控制箱下方连接有水泵，且水泵上方设置有预处理器，所述联合处理器左侧连接有预处理器，所述生物处理器内部安装有生物膜处理网，且生物处理器左侧连接有联合处理器，所述活性炭吸附层下方设置有活性污泥层，所述通气孔右侧安装有臭氧发生器，所述挡板外部连接有生物处理器，且挡板右侧设置有净水出口。
优选的，所述活性炭吸附层形状为圆筒状，且贴合在联合处理器的内部。
优选的，所述生物膜处理网共设置四个，且位置为中心对称。
优选的，所述通气孔均匀分布在臭氧发生器的上方。
优选的，所述挡板与生物处理器焊接连接，且挡板的长度大于生物处理器顶端到生物膜处理网顶端的距离。
与现有技术相比，本实用新型的有益效果是：该难降解工业有机废水循环处理装置设置有预处理装置和深度处理装置，并且将多个处理工艺组合在一起使用，使废水的处理效果更加理想，废水处理效率更高，活性炭吸附层形状为圆筒状，且贴合在联合处理器的内部，能够使废水与活性炭吸附层拥有更多的接触面积，使吸附效果更佳，生物膜处理网共设置四个，且位置为中心对称，能够使深度处理的废水与生物膜中的微生物均匀进行反应，使处理效果更好，通气孔均匀分布在臭氧发生器的上方，能够使臭氧均匀的融入废水中，同时还能够使废水进行滚动，使废水与生物膜处理网能够发生充分的反应，挡板与生物处理器焊接连接，且挡板的长度大于生物处理器顶端到生物膜处理网顶端的距离，能够防止废水未经处理就直接从出水口排出，保证了出水的质量。
