申请日2016.10.19
公开(公告)日2017.04.26
IPC分类号C02F9/04
摘要
本实用新型公开了一种抑制结垢的废水处理设备，包括澄清反应塔、阻垢剂室和二级过滤器，所述澄清反应塔的左侧设置有进水口，且其右侧连接有一级过滤器，所述阻垢剂室位于微过滤器的内部，所述二级过滤器的内部设置有第二酸性溶液室，且其上端连接有注药口，所述第二酸性溶液室通过电磁阀与药剂喷头相互连接。该抑制结垢的废水处理设备，针对每个过滤器内部的结垢进行清除和抑制，采用同一中酸性溶液对粗过滤器中的结垢进行清除，有效地防止有机物的产生，为后续净化带来了方便，整体结垢清除的效果好，防腐蚀层有效地保护过滤器不受腐蚀，延迟使用寿命，自动化运行，时刻对过滤器中的结垢进行抑制，操作简单方便。
摘要附图
权利要求书

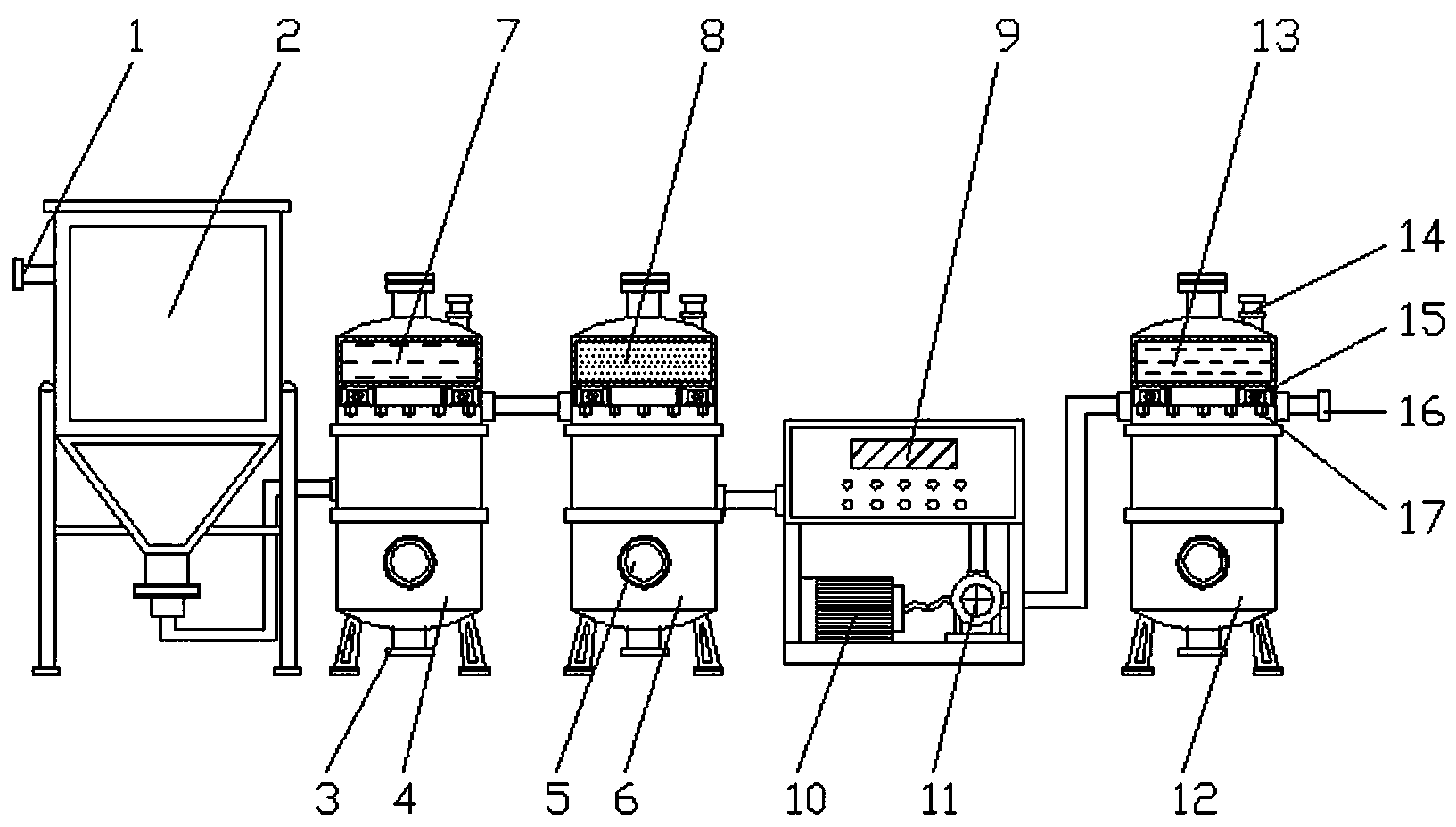

1.一种抑制结垢的废水处理设备，包括澄清反应塔(2)、阻垢剂室(8)和二级过滤器(12)，其特征在于：所述澄清反应塔(2)的左侧设置有进水口(1)，且其右侧连接有一级过滤器(4)，所述一级过滤器(4)的下端安装有排水口(3)，且其内部固定有第一酸性溶液室(7)，所述阻垢剂室(8)位于微过滤器(6)的内部，且微过滤器(6)的外侧设置有废料排放口(5)，所述微过滤器(6)的右端连接有控制箱(9)，且控制箱(9)的下方安装有驱动装置(10)，所述驱动装置(10)电性连接有输水泵(11)，所述二级过滤器(12)的内部设置有第二酸性溶液室(13)，且其上端连接有注药口(14)，所述第二酸性溶液室(13)通过电磁阀(15)与药剂喷头(17)相互连接，所述二级过滤器(12)的右端设置有出水口(16)。
2.根据权利要求1所述的一种抑制结垢的废水处理设备，其特征在于：所述一级过滤器(4)、微过滤器(6)和二级过滤器(12)的大小相同，且外侧均设置有排水口(3)和废料排放口(5)。
3.根据权利要求1所述的一种抑制结垢的废水处理设备，其特征在于：所述第一酸性溶液室(7)和第二酸性溶液室(13)中的酸性溶液为同一种溶液。
4.根据权利要求1所述的一种抑制结垢的废水处理设备，其特征在于：所述第一酸性溶液室(7)、阻垢剂室(8)和第二酸性溶液室(13)的外层均为防腐蚀层。
5.根据权利要求1所述的一种抑制结垢的废水处理设备，其特征在于：所述药剂喷头(17)等间距分布在过滤器的内壁。
说明书
一种抑制结垢的废水处理设备
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种抑制结垢的废水处理设备。
背景技术
废水处理设备是一种用于净化废水然后将水资源回收利用的设备，但是由于炼化废水水质复杂、杂质含量高及组成波动较大，使得系统运行一段时间后，整体系统出现严重的膜污染和结垢，结垢会引起系统废水处理量的下降，出水水质变差，清洗以及运行周期缩短，能耗增加，严重影响了废水处理的效率。然而目前针对废物处理设备产生的结垢问题，没有很好的解决办法。因此针对上述问题，在原有废水处理设备的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种抑制结垢的废水处理设备，以解决上述背景技术中提出运行产生的结垢严重影响了废水处理的效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种抑制结垢的废水处理设备，包括澄清反应塔、阻垢剂室和二级过滤器，所述澄清反应塔的左侧设置有进水口，且其右侧连接有一级过滤器，所述一级过滤器的下端安装有排水口，且其内部固定有第一酸性溶液室，所述阻垢剂室位于微过滤器的内部，且微过滤器的外侧设置有废料排放口，所述微过滤器的右端连接有控制箱，且控制箱的下方安装有驱动装置，所述驱动装置电性连接有输水泵，所述二级过滤器的内部设置有第二酸性溶液室，且其上端连接有注药口，所述第二酸性溶液室通过电磁阀与药剂喷头相互连接，所述二级过滤器的右端设置有出水口。
优选的，所述一级过滤器、微过滤器和二级过滤器的大小相同，且外侧均设置有排水口和废料排放口。
优选的，所述第一酸性溶液室和第二酸性溶液室中的酸性溶液为同一种溶液。
优选的，所述第一酸性溶液室、阻垢剂室和第二酸性溶液室的外层均为防腐蚀层。
优选的，所述药剂喷头等间距分布在过滤器的内壁。
与现有技术相比，本实用新型的有益效果是：该抑制结垢的废水处理设备，针对每个过滤器内部的结垢进行清除和抑制，且每个过滤器都有排水口和废料排放口，便于将过滤的杂质清除掉，避免了结垢的重复生成，采用同一中酸性溶液对粗过滤器中的结垢进行清除，有效地防止有机物的产生，为后续净化带来了方便，同时采用阻垢剂对主要过滤的微过滤器中的结垢清除，清除的效果好，且化学溶液室的外层均为防腐蚀层，有效地保护过滤器不受腐蚀，延迟使用寿命，自动化运行，时刻对过滤器中的结垢进行抑制，操作简单方便。
