申请日2016.10.19
公开(公告)日2017.04.12
IPC分类号C02F9/08; C02F101/34
摘要
本实用新型公开了一种含酚回收水处理流水线，包括反应部，反应部的结束端与回收水暂存水箱的开始端通过管道连接，回收水暂存水箱与MIBK暂存箱的结束端均与萃取塔的开始端通过管道连接，回收水暂存水箱与管道的连接处设置有第一阀门，MIBK暂存箱与管道的连接处设置有第二阀门，萃取塔的结束端与暂存箱和水箱的开始端分别通过管道连接，水箱的结束端与汽提塔的开始端通过管道连接。该含酚回收水处理流水线通过设置反应部，反应部利用PN脱MIBK制程简化改善后D‑6310储槽，将酚醛树脂PN1/PN2反应段含25%酚的水入到D‑6310储槽，再以37%甲醛及其草酸反应，降低了水的含酚量。

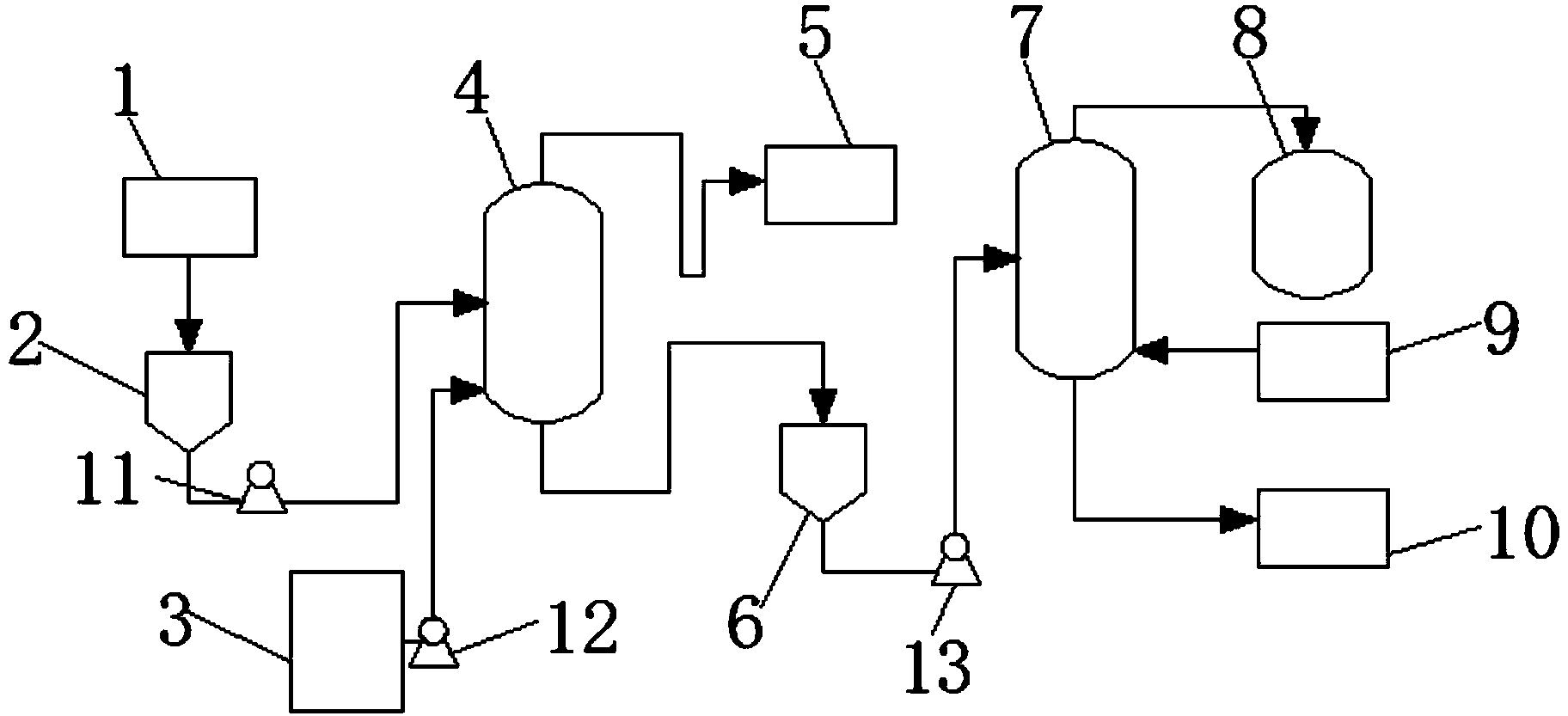

摘要附图
权利要求书
1.一种含酚回收水处理流水线，包括反应部(1)，其特征在于：所述反应部(1)的结束端与回收水暂存水箱(2)的开始端通过管道连接，回收水暂存水箱(2)与MIBK暂存箱(3)的结束端均与萃取塔(4)的开始端通过管道连接，所述回收水暂存水箱(2)与管道的连接处设置有第一阀门(11)，MIBK暂存箱(3)与管道的连接处设置有第二阀门(12)，所述萃取塔(4)的结束端与暂存箱(5)和水箱(6)的开始端分别通过管道连接，水箱(6)的结束端与汽提塔(7)的开始端通过管道连接，水箱(6)与管道的连接处设置有第三阀门(13)，所述汽提塔(7)结束端分别与盐水储存箱(10)和MIBK水箱(8)的开始端通过管道连接，汽提塔(7)的开始端与蒸汽储存箱(9)的结束端通过管道连接。
2.根据权利要求1所述的一种含酚回收水处理流水线，其特征在于：所述第一阀门(11)、第二阀门(12)和第三阀门(13)的内部均设置有防腐层。
3.根据权利要求1所述的一种含酚回收水处理流水线，其特征在于：所述反应部(1)脱除的水含酚占0.5%。
4.根据权利要求1所述的一种含酚回收水处理流水线，其特征在于：所述汽提塔(7)的安装方式为层叠式。
5.根据权利要求1所述的一种含酚回收水处理流水线，其特征在于：所述回收水暂存水箱(2)与水箱(6)的容积相等。
6.根据权利要求1所述的一种含酚回收水处理流水线，其特征在于：所述汽提塔(7)内部设置有防腐材料。
说明书
一种含酚回收水处理流水线
技术领域
本实用新型涉及废水处理技术领域，具体为一种含酚回收水处理流水线。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收和复用，充分利用水资源，含酚回收水就是废水处理中的一种，目前酚醛树脂PN1/PN2反应段水是靠负压系统脱除，脱除的水含酚约占25%，含酚水处理流程复杂，含酚水需先经甲基异丁酮萃取，萃取后上层液需经过蒸馏塔分离，再由纯化塔做纯化处理，得到回收酚回到制程再使用，萃取后下层液经过萃取塔分离，分离出下层水进过蒸汽汽提，经过气提的废水酚残存100PPM以下经由盐水系统处理，含酚水上层萃取液酚蒸馏分离和酚纯化流程过多，含酚水处理流程繁琐，非常不方便，故而提出一种含酚回收水处理流水线来解决以上提出的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种含酚回收水处理流水线，具备简化流程的优点，解决了含酚水上层萃取液酚蒸馏分离和酚纯化流程过多，含酚水处理流程繁琐，非常不方便的问题。
(二)技术方案
为实现上述简化流程目的，本实用新型提供如下技术方案：一种含酚回收水处理流水线，包括反应部，所述反应部的结束端与回收水暂存水箱的开始端通过管道连接，回收水暂存水箱与MIBK暂存箱的结束端均与萃取塔的开始端通过管道连接，所述回收水暂存水箱与管道的连接处设置有第一阀门，MIBK暂存箱与管道的连接处设置有第二阀门，所述萃取塔的结束端与暂存箱和水箱的开始端分别通过管道连接，水箱的结束端与汽提塔的开始端通过管道连接，水箱与管道的连接处设置有第三阀门，所述汽提塔结束端分别与盐水储存箱和MIBK水箱的开始端通过管道连接，汽提塔的开始端与蒸汽储存箱的结束端通过管道连接。
优选的，所述第一阀门、第二阀门和第三阀门的内部均设置有防腐层。
优选的，所述反应部脱除的水含酚占0.5%。
优选的，所述汽提塔的安装方式为层叠式。
优选的，所述MIBK暂存箱和MIBK水箱中的MIBK密度为0.801、折射率为1.396、沸点为116摄氏度及凝固点为负84.7摄氏度。
优选的，所述回收水暂存水箱与水箱的容积相等。
优选的，所述汽提塔内部设置有防腐材料。
(三)有益效果
与现有技术相比，本实用新型提供了一种含酚回收水处理流水线，具备以下有益效果：
1、该含酚回收水简化流程，通过设置反应部，反应部利用PN脱MIBK制程简化改善后D-6310储槽，将酚醛树脂PN1/PN2反应段含25%酚的水入到D-6310储槽，再以37%甲醛及其草酸反应，生成PN成品树脂，可以直接回收至制程PN脱酚储槽(D-6320)，将原25%含酚水降低成0.5%含酚水，降低了水的含酚量。
2、该含酚回收水简化流程，通过设置萃取塔和汽提塔，反应部将原25%含酚水降低成0.5%含酚水，经过萃取塔分离，分离出下层水进过蒸汽汽提，经过气提的废水酚残存100PPM以下经由盐水系统处理，完成了对含酚水的处理，非常方便。
