废水沉淀物分离装置

中国污水处理工程网时间：2018-1-15 16:37:19

　　申请日2016.11.17

　　公开(公告)日2017.07.07

　　IPC分类号B01D35/12

　　摘要

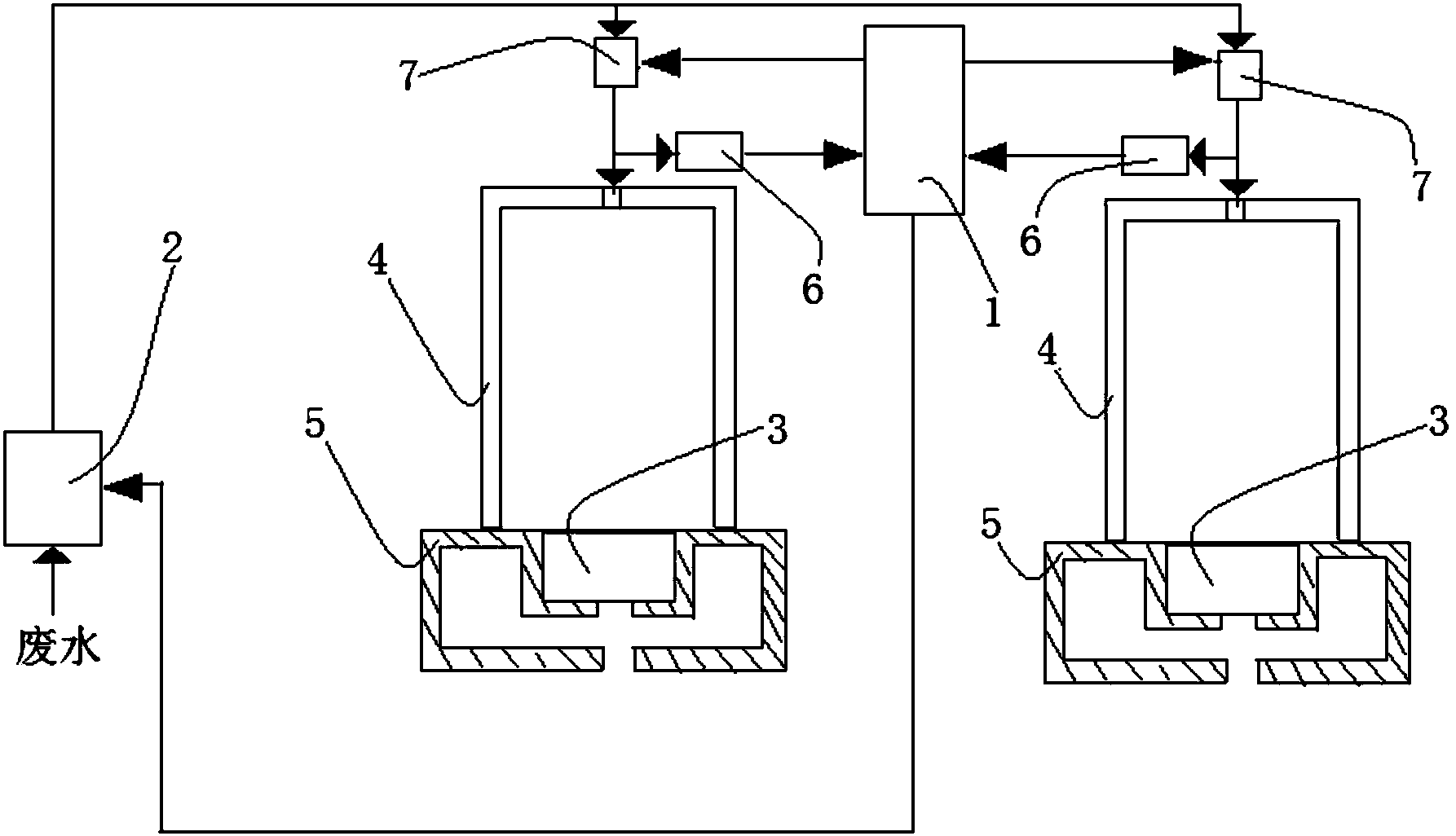

　　本实用新型公开了一种废水沉淀物分离装置，包括PLC、压力泵、多台压滤机，每台压滤机包括滤布、储液罩、滤液底座、压力表、电磁阀，PLC分别与压力泵、压力表、电磁阀进行电连接，压力泵的出水口与多台压滤机的电磁阀的一端用水管连接，电磁阀的另一端与储液罩的入水口用水管连接，储液罩与滤液底座密封连接且储液罩位于滤液底座上方，滤布安装在滤液底座的排水通道前，压力表的检测端密封安装在储液罩内部的顶端。本实用新型利用对多个压滤机自动控制和优化加压、储液、过滤等装置，解决了现有废水沉淀物分离技术工序耗时、沉降池占地面积较大、处理沉淀物麻烦的问题。

　　权利要求书

　　1.一种废水沉淀物分离装置，其特征在于：包括PLC、压力泵、多台压滤机，每台压滤机包括滤布、储液罩、滤液底座、压力表、电磁阀，PLC分别与压力泵、压力表、电磁阀进行电连接，压力泵的出水口与多台压滤机的电磁阀的一端用水管连接，电磁阀的另一端与储液罩的入水口用水管连接，储液罩与滤液底座密封连接且储液罩位于滤液底座上方，滤布安装在滤液底座的排水通道前，压力表的检测端密封安装在储液罩内部的顶端;

　　所述PLC用于读取压力表输出的信号、对电磁阀进行开关控制、对压力泵进行开关控制或调速控制;

　　所述压力泵用于抽取废水并将废水加压输送至压力泵的出水口;

　　所述压滤机用于储存过滤前的废水、过滤废水、临时储存废渣;

　　所述滤布用于阻隔废水中的废渣;

　　所述储液罩用作压滤机的密封罩体，用于储存过滤前的废水;

　　所述滤液底座用作压滤机的密封底座，用于为滤布提供安放位置、为过滤废水提供排水通道、临时储存废渣、阻隔废水未经滤布流出压滤机外部;

　　压力表用于检测压滤机内部的压力;

　　电磁阀用于关闭或打开压滤机的入水口。

　　2.根据权利要求1所述的一种废水沉淀物分离装置，其特征在于：所述储液罩为采用304不锈钢材质的储液罩;

　　所述滤液底座为采用304不锈钢材质的滤液底座;

　　所述滤布为采用FP6002SS材质的滤布。

　　3.根据权利要求2所述的一种废水沉淀物分离装置，其特征在于：所述储液罩为双层结构，包括内壳与外壳，双层结构用于防止水压过大或储液罩损坏造成废水泄漏。

　　4.根据权利要求3所述的一种废水沉淀物分离装置，其特征在于：多台压滤机为有两台压滤机，用于通过PLC控制使两台压滤机交替进行工作。

　　说明书

　　废水沉淀物分离装置

　　技术领域

　　本实用新型涉及废水处理环保装置，特别涉及一种废水沉淀物分离装置。

　　背景技术

　　现有的废水沉淀物分离技术是先经过沉降池长时间沉降、然后通过传统的压泥饼的方式将沉淀物分离，存在工序耗时、沉降池占地面积较大、处理沉淀物麻烦的问题。

　　实用新型内容

　　有鉴于此，有必要针对上述问题，提供一种具有快速过滤、方便清洗、占地面积小的废水沉淀物分离装置。

　　本实用新型采用如下技术方案解决上述问题：

　　一种废水沉淀物分离装置，包括PLC、压力泵、多台压滤机，每台压滤机包括滤布、储液罩、滤液底座、压力表、电磁阀，PLC分别与压力泵、压力表、电磁阀进行电连接，压力泵的出水口与多台压滤机的电磁阀的一端用水管连接，电磁阀的另一端与储液罩的入水口用水管连接，储液罩与滤液底座密封连接且储液罩位于滤液底座上方，滤布安装在滤液底座的排水通道前，压力表的检测端密封安装在储液罩内部的顶端;
