申请日2016.10.19
公开(公告)日2017.04.12
IPC分类号F23G5/44; F23G5/50
摘要
本实用新型涉及一种干污泥输送降尘装置，包括工业水管路(1)，工业水喷嘴(2)，干污泥播料口(3)、焚烧炉垃圾进料口(4)，其特征在于：工业水管路(1)设置在干污泥输送降尘装置的中部，工业水管路(1)横跨若干个干污泥播料口(3)，每个干污泥播料口(3)上方设置有一个工业水喷嘴(2)，工业水喷嘴(2)与工业水管路(1)连通，并通过控制开关控制工业水喷嘴(2)中的水流;焚烧炉垃圾进料口(4)设置在若干干污泥播料口(3)的下方，用于容纳干污泥播料口(3)排出的干污泥。

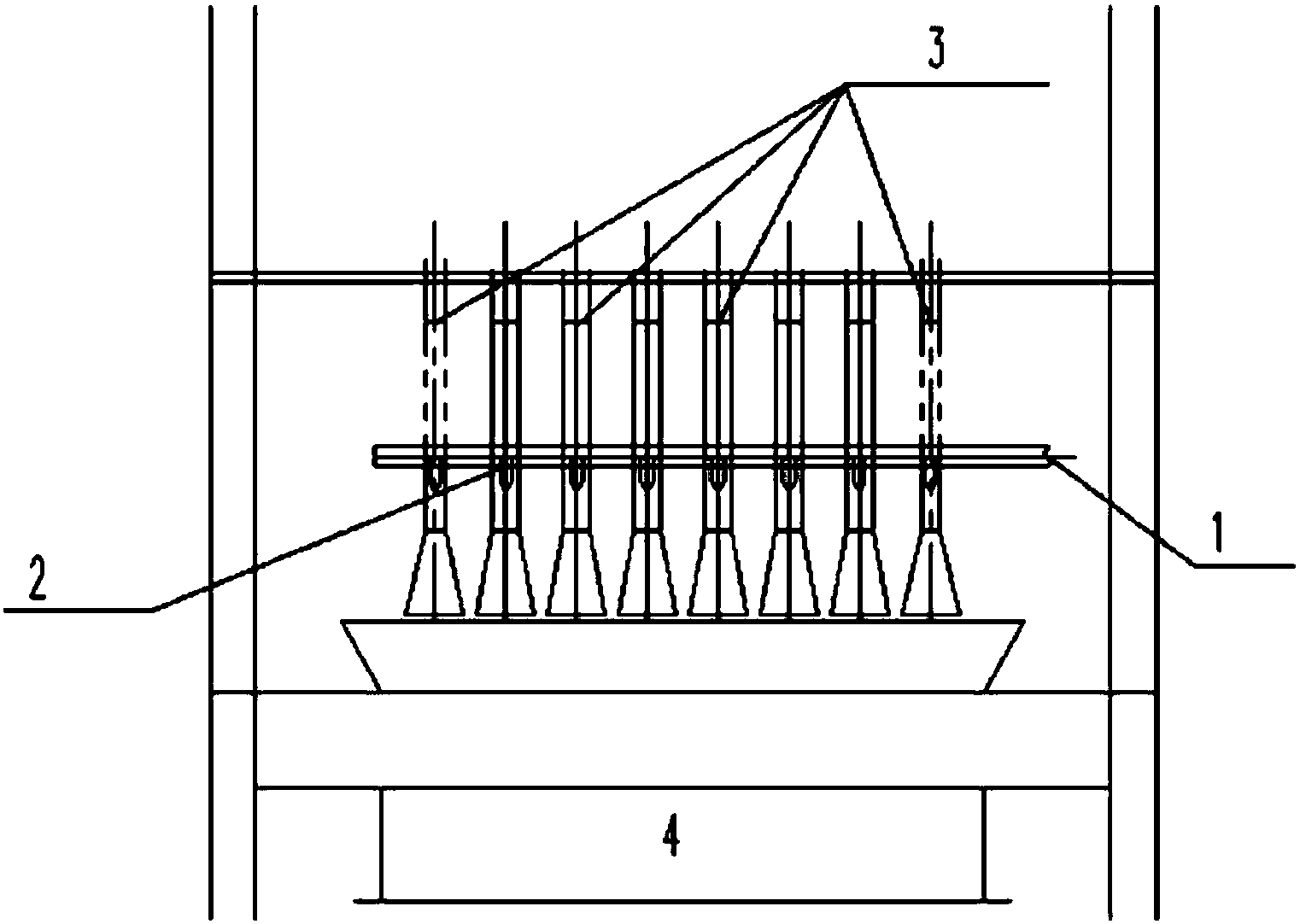

摘要附图
权利要求书
1.一种干污泥输送降尘装置，包括工业水管路(1)，工业水喷嘴(2)，干污泥播料口(3)、焚烧炉垃圾进料口(4)，其特征在于：工业水管路(1)设置在干污泥输送降尘装置的中部，工业水管路(1)横跨若干个干污泥播料口(3)，每个干污泥播料口(3)上方设置有一个工业水喷嘴(2)，工业水喷嘴(2)与工业水管路(1)连通，并通过控制开关控制工业水喷嘴(2)中的水流;焚烧炉垃圾进料口(4)设置在若干干污泥播料口(3)的下方，用于容纳干污泥播料口(3)排出的干污泥。
2.根据权利要求1所述的干污泥输送降尘装置，其特征在于：所述控制开关为电磁阀。
说明书
一种干污泥输送降尘装置
技术领域
本实用新型涉及一种环保装置，尤其涉及一种干污泥输送降尘装置。
背景技术
现有的干污泥输送系统无降尘措施其缺点是：现有干污泥输送系统，在下料口的位置未设置降尘防尘措施。含水率30%左右的干化污泥，从下料口播撒到垃圾料斗的上方时会扬起大量的尘土，将整个垃圾料斗的区域笼罩住，影响垃圾吊操作员的视线，并且还有会使垃圾坑的环境更恶化，尘埃飘落到电气元件上还会影响使用性能。
实用新型内容
该实用新型是在现有的干污泥输送系统下料口的播料位置增加喷淋装置，降低播撒料口的扬尘，改善该位置的环境。
本实用新型的技术方案是提供了一种干污泥输送降尘装置，包括工业水管路，工业水喷嘴，干污泥播料口、焚烧炉垃圾进料口，其特征在于：工业水管路设置在干污泥输送降尘装置的中部，工业水管路横跨若干个干污泥播料口，每个干污泥播料口上方设置有一个工业水喷嘴，工业水喷嘴与工业水管路连通，并通过控制开关控制工业水喷嘴中的水流;焚烧炉垃圾进料口设置在若干干污泥播料口的下方，用于容纳干污泥播料口排出的干污泥本系统由工业水管路。
本实用新型的有益效果在于：当干化污泥输送系统输送的干污泥到达下料口的位置时，垃圾吊控制室的操作员在控制室内操作控制箱，控制工业水支管上的电磁阀快速打开，工业水供水到垃圾料斗上方的螺旋喷雾头母管的处，通过喷雾头将水雾化喷出，增加干化污泥的湿度，降低尘土扬起的可能性，改善该处的环境，不影响垃圾吊操作人员的视线。根据污泥量的大小，改变阀门的开度，改变工业水流量，改变喷雾头的雾化水量，增加系统的可调剂性。
