申请日2016.11.17
公开(公告)日2017.06.20
IPC分类号C02F9/02; C02F101/20
摘要

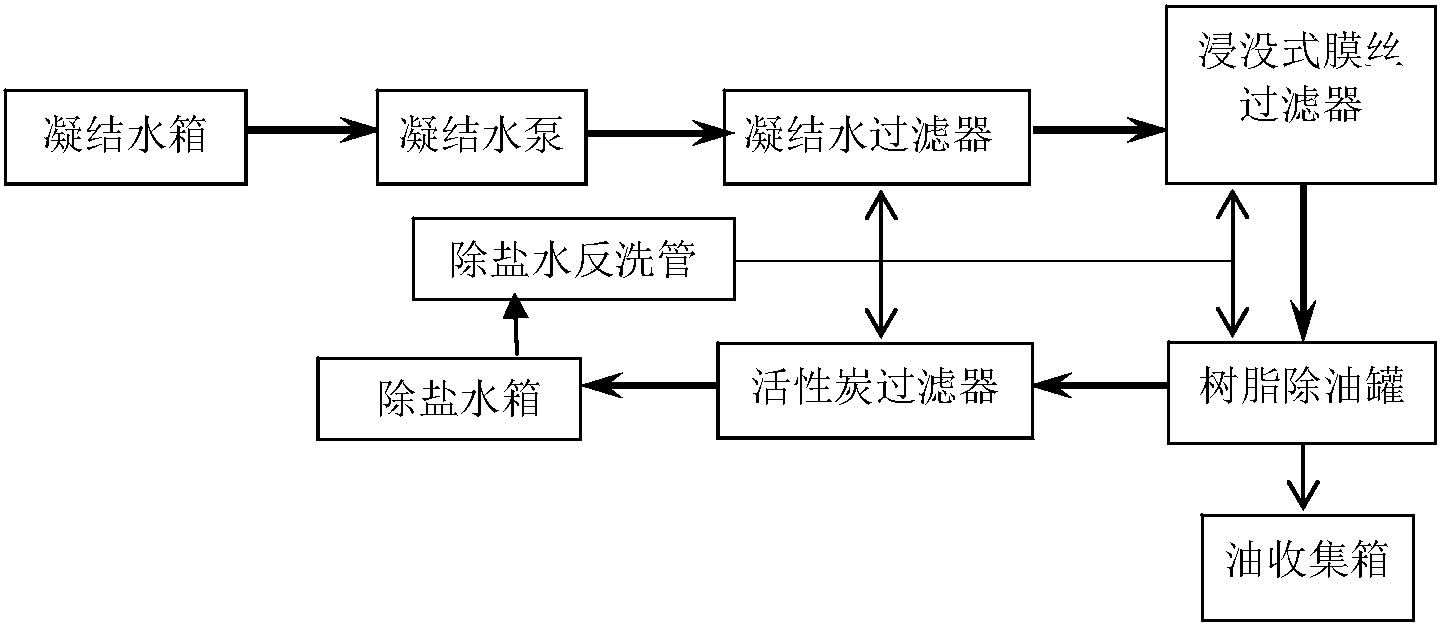

本实用新型涉及一种含油凝结水处理装置，其特征在于，所述装置至少包括凝结水箱、凝结水过滤器、浸没式膜丝过滤器、树脂除油罐和活性炭过滤器，其中，所述凝结水箱与所述凝结水过滤器之间连接至少一个凝结水泵，所述凝结水过滤器与所述浸没式膜丝过滤器和所述活性炭过滤器分别连接，所述浸没式膜丝过滤器与所述树脂除油罐连接，除盐反洗管与所述浸没式膜丝过滤器和所述树脂除油罐分别连接，所述树脂除油罐与所述活性炭过滤器和油收集箱分别连接，所述活性炭过滤器还与除盐水箱连接。本实用新型能够有效去除凝结水中的油污分子和铁离子，处理效果更佳。
权利要求书
1.一种含油凝结水处理装置，其特征在于，所述装置至少包括凝结水箱、凝结水过滤器、浸没式膜丝过滤器、树脂除油罐和活性炭过滤器，其中，所述凝结水箱与所述凝结水过滤器之间连接至少一个凝结水泵，所述凝结水过滤器与所述浸没式膜丝过滤器和所述活性炭过滤器分别连接，所述浸没式膜丝过滤器与所述树脂除油罐连接，所述树脂除油罐与所述活性炭过滤器和油收集箱分别连接，所述活性炭过滤器还与除盐水箱连接，除盐水箱设置有除盐水反洗管，所述除盐水反洗管与所述浸没式膜丝过滤器和所述树脂除油罐分别连接。
2.如权利要求1所述的含油凝结水处理装置，其特征在于，所述凝结水过滤器包括叠片式过滤器、顺冲型过滤器、虹吸型过滤器和反冲洗过滤器。
3.如权利要求1所述的含油凝结水处理装置，其特征在于，所述浸没式膜丝过滤器包括旋转浸没式水处理超微滤装置、帘式浸没水处理超微滤膜组件和浸没式的耐高温有机膜组件。
4.如权利要求3所述的含油凝结水处理装置，其特征在于，所述浸没式的耐高温有机膜组件，包括有机膜丝(9)和外壳(6)，所述有机膜丝(9)两端通过浇注材料(8)与外壳(6)浇注为一体，所述浇注材料(8)与外壳(6)密封连接，所述有机膜丝(9)表面设有耐高温活性涂层，所述外壳(6)两端设有端盖(5)，所述外壳(6)与外壳(6)两端的端盖(5)紧固连接，所述外壳(6)侧面设有侧面上端口(1)和侧面下端口(2)，所述外壳(6)顶部设有顶部端口(3)，所述外壳(6)底部设有底部端口(4)，所述侧面上端口(1)、侧面下端口(2)分别与外壳(6)固接为一体，所述顶部端口(3)、底部端口(4)分别与外壳(6)两端的端盖(5)固接为一体;
所述外壳(6)与外壳(6)两端的端盖(5)通过快接卡箍(7)紧固连接，所述快接卡箍(7)为卫生型快接卡箍;
所述侧面上端口(1)、侧面下端口(2)分别与外壳(6)焊接为一体，所述顶部端口(3)、底部端口(4)分别与外壳(6)两端的端盖(5)焊接为一体。
说明书
一种含油凝结水处理装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种含油凝结水处理装置。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的"一级处理"及"二级处理"水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而，传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
污水处理装置包括含有膜丝的过滤组件。膜丝在组件中固定的工艺已经十分成熟。膜丝的固定方式包括封装、浇铸、封塑等方法。
中国专利(CN106040004A)公开了一种中空纤维膜组件的整体封装方法，其特征在于，包括以下步骤：1)将成束的中空纤维膜丝置于圆形尼龙网的网孔中固定起来，然后再将同定好的中空纤维膜丝塞入组件外壳中，中空纤维膜丝在组件外壳的两端均有露出;2)采用保鲜膜从组件外壳两端连同中空纤维膜丝密封组件外壳，密封后的组件外壳竖直固定，准备注入封装胶;3)向密封后竖直固定的组件外壳一端内的中空纤维膜丝之间注入封装胶，然后将注入封装胶后的组件外壳侧面口以下部分置于冰水浴中使封装胶固化;待组件外壳一端的封装胶固化后再以同样的方式对组件外壳另一端注入封装胶，冰水浴中固化：封装胶由A组分和B组分按体积比1:0.4-1:1均匀混合获得;4)组件外壳两端封装胶固化后，去除组件外壳两端的保鲜膜，井切除组件外壳两端多余的中空纤维膜丝固化体部分即可。该专利是采用向密封后竖直固定的组件外壳一端内的中空纤维膜丝之间注入封装胶并冷却的方式固定中空纤维膜丝的两端，使中空纤维膜丝的两端分别与组件外壳的两端通过封装胶来固定。
中国专利(CN 103055700 B)公开了一种超滤膜组件，包括超滤膜膜丝，其特征在于，超滤膜膜丝两端分别连接第一膜丝固定槽与第二膜丝固定槽，第一膜丝固定槽外侧连接第一堵头，第二膜丝固定槽连接第二堵头，所述第一膜丝固定槽与第二膜丝固定槽中间连接有膜丝固定管，所述超滤膜膜丝与膜丝固定管浇注为一体，所述第一膜丝固定槽与第一堵头连接形成第一集水槽，所述第二膜丝固定槽与第二堵头连接形成第二集水槽，所述超滤膜膜丝两端的进出水口分别与第一集水槽和第二集水槽连通，所述第一堵头和第二堵头上设有进出液通道，所述进出液通道为贯穿堵头的斜口通道，其中，进出液口分布在堵头四周。该专利中的膜丝采用浇注的方式将膜丝与膜丝固定管浇注为一体。
中国专利(CN202942815U)公开了一种耐高温有机膜组件。耐高温有机膜组件包括：侧面上端口、侧面下端口、顶部端口、底部端口、端盖、外壳、快接卡箍、浇注材料和有机膜丝。其中，有机膜丝为有机中空纤维膜丝，外壳采用不锈钢材质制成，有机膜丝两端通过浇注材料与外壳浇注为一体，浇注材料采用耐高温的环氧树脂制成，浇注材料与外壳密封连接，有机膜丝表面设有耐温保护层，外壳两端设有端盖，外壳与外壳两端的端盖通过快接卡箍紧固连接，快接卡箍为卫生型快接卡箍，外壳侧面设有侧面上端口和侧面下端口，外壳顶部设有顶部端口，外壳底部设有底部端口，侧面上端口、侧面下端口分别与外壳焊接为一体，顶部端口、底部端口分别与外壳两端的端盖焊接为一体。该专利中的膜丝表面设有耐温保护层，并且采用耐高温材料浇注。
实用新型内容
针对现有技术之不足，本实用新型提供一种含油凝结水处理装置，其特征在于，所述装置至少包括凝结水箱、凝结水过滤器、浸没式膜丝过滤器、树脂除油罐和活性炭过滤器，其中，
所述凝结水箱与所述凝结水过滤器之间连接至少一个凝结水泵，所述凝结水过滤器与所述浸没式膜丝过滤器和所述活性炭过滤器分别连接，所述浸没式膜丝过滤器与所述树脂除油罐连接，所述树脂除油罐与所述活性炭过滤器和油收集箱分别连接，所述活性炭过滤器还与除盐水箱连接，除盐水箱设置有除盐水反洗管，所述除盐水反洗管与所述浸没式膜丝过滤器和所述树脂除油罐分别连接。
根据一个优选实施方式，所述凝结水过滤器包括叠片式过滤器、顺冲型过滤器、虹吸型过滤器和反冲洗过滤器。
根据一个优选实施方式，所述浸没式膜丝过滤器包括旋转浸没式膜丝过滤器、帘式浸没水处理超微滤膜组件和浸没式的耐高温有机膜组件。
根据一个优选实施方式，所述浸没式的耐高温有机膜组件，包括有机膜丝和外壳，所述有机膜丝两端通过浇注材料与外壳浇注为一体，所述浇注材料与外壳密封连接，所述有机膜丝表面设有耐高温活性涂层，所述外壳两端设有端盖，所述外壳与外壳两端的端盖紧固连接，所述外壳侧面设有侧面上端口和侧面下端口，所述外壳顶部设有顶部端口，所述外壳底部设有底部端口，所述侧面上端口、侧面下端口分别与外壳固接为一体，所述顶部端口、底部端口分别与外壳两端的端盖固接为一体;
所述外壳与外壳两端的端盖通过快接卡箍紧固连接，所述快接卡箍为卫生型快接卡箍;
所述侧面上端口、侧面下端口分别与外壳焊接为一体，所述顶部端口、底部端口分别与外壳两端的端盖焊接为一体。
本实用新型的有益技术效果：
本实用新型能够有效过滤凝结水中的油分子和铁离子，处理效率高，成本低廉，工厂使用效果更好。
