申请日2016.10.21
公开(公告)日2017.04.19
IPC分类号C02F1/14
摘要
本实用新型公开了一种能够降低污水处理成本和提高处理效率的系统，支撑柱连接有聚光设备，聚光设备上安装有热量接收器，热量接收器外部设置有蒸发罐，热量接收器和蒸发罐之间设置有导管，导管与热量接收器和蒸发罐连接，导管上设置有风机和加热器，导管上设置有温度探测器，温度探测器连接有显示器，蒸发罐外部设置有冷却罐，冷却罐和蒸发罐之间设置有管道，管道与蒸发罐连通，另一端连接有冷凝管，冷却罐外部设置有汽水分离器，汽水分离器与冷凝管连通，汽水分离器连接有消味装置。该系统通过结构改进，主要利用太阳能作为能源来进行污水处理，减少能源消耗，降低企业成本，同时处理时能够大大提高处理效率，减少污水堆积，满足企业需求。

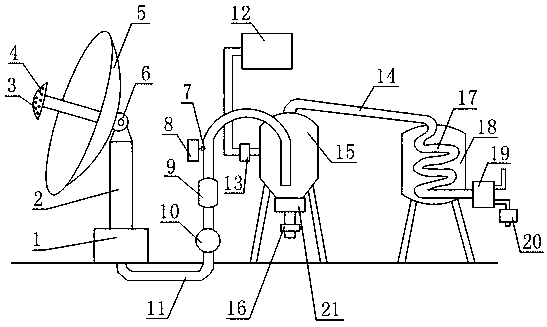

摘要附图
权利要求书
1.一种能够降低污水处理成本和提高处理效率的系统，包括支撑柱(2)，其特征在于：所述支撑柱(2)连接有聚光设备(5)，且聚光设备(5)能够绕着支撑柱(2)转动，聚光设备(5)上安装有热量接收器(4)，热量接收器(4)外部设置有蒸发罐(15)，热量接收器(4)和蒸发罐(15)之间设置有导管(11)，导管(11)一端与热量接收器(4)连接，另一端和蒸发罐(15)连通并插入到蒸发罐(15)中靠近底部，且导管(11)上设置有风机(10)和加热器(9)，加热器(9)设置在风机(10)和蒸发罐(15)之间，导管(11)上设置有温度探测器(7)，温度探测器(7)连接有显示器(8)，且温度探测器(7)设置在加热器(9)和蒸发罐(15)之间，蒸发罐(15)外部设置有冷却罐(18)，冷却罐(18)和蒸发罐(15)之间设置有管道(14)，管道(14)一端与蒸发罐(15)连通，另一端连接有冷凝管(17)，且冷凝管(17)设置在冷却罐(18)中，冷却罐(18)外部设置有汽水分离器(19)，汽水分离器(19)与冷凝管(17)远离管道(14)的一端连通，且汽水分离器(19)的出液口连接有消味装置(20)。
2.根据权利要求1所述的一种能够降低污水处理成本和提高处理效率的系统，其特征在于：所述聚光设备(5)和支撑柱(2)之间设置有铰链(6)，铰链(6)同时与聚光设备(5)和支撑柱(2)连接，且聚光设备(5)能够绕着铰链(6)转动。
3.根据权利要求1所述的一种能够降低污水处理成本和提高处理效率的系统，其特征在于：所述支撑柱(2)下方设置有旋转座(1)，支撑柱(2)的底端设置在旋转座(1)中，且支撑柱(2)能够绕着自身的轴线在旋转座(1)中转动，旋转座(1)固定在地面上。
4.根据权利要求1所述的一种能够降低污水处理成本和提高处理效率的系统，其特征在于：所述蒸发罐(15)外部设置有污水池(12)，污水池(12)和蒸发罐(15)之间设置有进水管，进水管同时与污水池(12)和蒸发罐(15)连通，且进水管上设置有控制阀(13)。
5.根据权利要求1所述的一种能够降低污水处理成本和提高处理效率的系统，其特征在于：所述蒸发罐(15)的底部外形呈圆锥体结构，蒸发罐(15)的下方设置有排污管，排污管与蒸发罐(15)的底部连通，排污管上设置有排污阀(16)，且蒸发罐(15)的外壁上设置有微波振荡器(21)，微波振荡器(21)贴合在蒸发罐(15)的底面上。
6.根据权利要求1所述的一种能够降低污水处理成本和提高处理效率的系统，其特征在于：所述热量接收器(4)上设置有若干个空气进孔(3)。
说明书
一种能够降低污水处理成本和提高处理效率的系统
技术领域
本实用新型涉及一种污水处理系统，尤其是涉及一种能够降低污水处理成本和提高处理效率的系统。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类：生活污水来自住宅、写字楼、机关或相类似的污水，卫生污水，下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水、洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
农业污染首先是由于耕作或开荒使土地表面疏松，在土壤和地形还未稳定时降雨，大量泥沙流入水中，增加水中的悬浮物。还有一个重要原因是农药、化肥的使用量日益增多，而使用的农药和化肥只有少量附着或被吸收，其余绝大部分残留在土壤和漂浮在大气中，通过降雨，经过地表径流的冲刷进入地表水和渗入地表水形成污染。城市污染源是因城市人口集中，城市生活污水、垃圾和废气引起水体污染造成的。城市污染源对水体的污染主要是生活污水，它是人们日常生活中产生的各种污水的混合液，其中包括厨房、洗涤房、浴室和厕所排出的污水。
现金随着人口增加，污水的产生量大大增加，因此对于污水处理效率有很大的要求，但是污水处理时效率低，容易造成污水堆积，同时处理污水所需要消耗大量能源，使得企业成本增大。
实用新型内容
本实用新型的目的在于克服上述现有污水处理时效率低，容易造成污水堆积，同时处理污水所需要消耗大量能源，使得企业成本增大的问题，设计了一种能够降低污水处理成本和提高处理效率的系统，该系统通过结构改进，主要利用太阳能作为能源来进行污水处理，减少能源消耗，降低企业成本，同时处理时能够大大提高处理效率，减少污水堆积，满足企业需求。
本实用新型的目的通过下述技术方案实现：一种能够降低污水处理成本和提高处理效率的系统，包括支撑柱，所述支撑柱连接有聚光设备，且聚光设备能够绕着支撑柱转动，聚光设备上安装有热量接收器，热量接收器外部设置有蒸发罐，热量接收器和蒸发罐之间设置有导管，导管一端与热量接收器连接，另一端和蒸发罐连通并插入到蒸发罐中靠近底部，且导管上设置有风机和加热器，加热器设置在风机和蒸发罐之间，导管上设置有温度探测器，温度探测器连接有显示器，且温度探测器设置在加热器和蒸发罐之间，蒸发罐外部设置有冷却罐，冷却罐和蒸发罐之间设置有管道，管道一端与蒸发罐连通，另一端连接有冷凝管，且冷凝管设置在冷却罐中，冷却罐外部设置有汽水分离器，汽水分离器与冷凝管远离管道的一端连通，且汽水分离器的出液口连接有消味装置。随着人口增加，污水产生量越来越大，而现有污水处理时效率低，使得污水出现堆积，造成企业压力大，而本方案则能够快速进行污水处理，阳光充足时采用太阳能加热，降低处理成本，夜间或者没有阳光时采用常规加热方式，实现24小时不间断处理，达到提高污水处理效率，尤其是在进行海水淡化时，也非常适用。
聚光设备和支撑柱之间设置有铰链，铰链作为现有结构，铰链同时与聚光设备和支撑柱连接，使得聚光设备能够绕着铰链在铅垂面内转动，随着太阳进行移动，实现最大化与阳光的接触面积。
由于太阳相对于聚光设备移动时不一定是呈一条直线，因此支撑柱下方设置有旋转座，支撑柱的底端设置在旋转座中，且支撑柱能够绕着自身的轴线在旋转座中转动，旋转座固定在地面上，旋转座作为底座进行支撑，同时也方便支撑柱在其中转动，在支撑柱转动以及聚光设备转动的配合下，最大程度聚集阳光。
蒸发罐外部设置有污水池，污水池和蒸发罐之间设置有进水管，进水管同时与污水池和蒸发罐连通，且进水管上设置有控制阀，污水池是作为污水收集池。
蒸发罐的底部外形呈圆锥体结构，蒸发罐的下方设置有排污管，排污管与蒸发罐的底部连通，排污管上设置有排污阀，且蒸发罐的外壁上设置有微波振荡器，微波振荡器贴合在蒸发罐的底面上。
热量接收器上设置有若干个空气进孔，在风机工作时，能够将空气快速吸入，并且空气通过热量接收器加热。
综上所述，本实用新型的有益效果是：该系统通过结构改进，主要利用太阳能作为能源来进行污水处理，减少能源消耗，降低企业成本，同时处理时能够大大提高处理效率，减少污水堆积，满足企业需求。
