废水除钡中和装置

中国污水处理工程网时间：2018-1-15 16:54:46

　　申请日2016.11.17

　　公开(公告)日2017.09.12

　　IPC分类号C02F9/04

　　摘要

　　本实用新型公开了一种废水除钡中和装置，包括PLC、储液装置、曝气装置、高位液位计、低位液位计、PH计、多个定量输出装置、进空气电磁阀、进废水电磁阀、排水电磁阀，PLC分别与高位液位计、低位液位计、PH计、多个定量输出装置、进空气电磁阀、进废水电磁阀、排水电磁阀进行电连接，储液装置的进水口分别与多个定量输出装置的出料口、进废水电磁阀的一个端口进行管连接，曝气装置与进空气电磁阀的一个端口进行管连接。本实用新型使用自动化集中完成废水曝气、混合、输送过程并且将机械搅拌改为曝气搅拌，解决了传统废水除钡设备占用空间大、分槽处理效率低、自动化程度低、机械搅拌设备不耐久性以及分槽处理设备容易被腐蚀的问题。

　　权利要求书

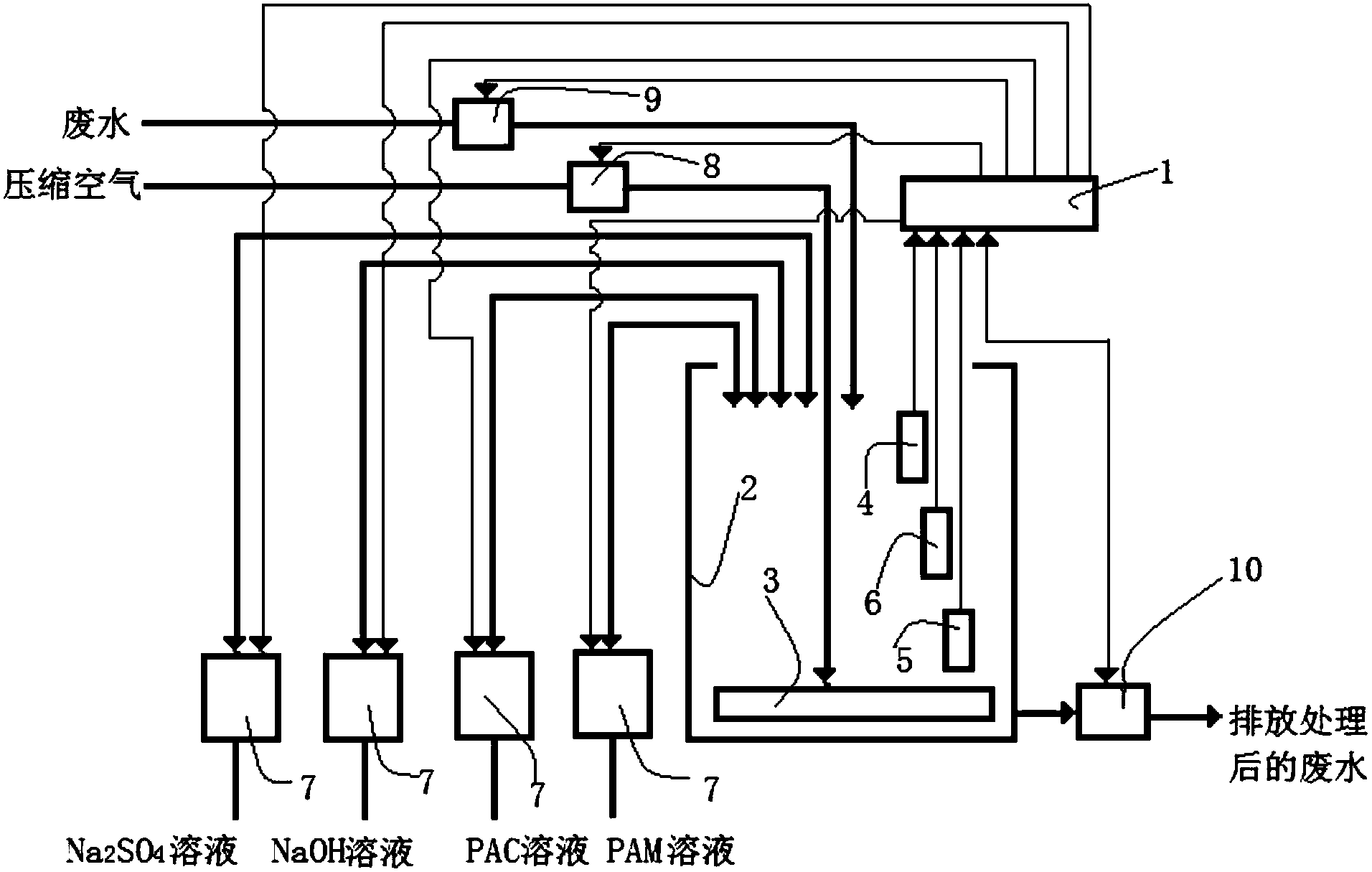

　　1.一种废水除钡中和装置，其特征在于：包括PLC、储液装置、曝气装置、高位液位计、低位液位计、PH计、多个定量输出装置、进空气电磁阀、进废水电磁阀、排水电磁阀，PLC分别与高位液位计、低位液位计、PH计、多个定量输出装置、进空气电磁阀、进废水电磁阀、排水电磁阀进行电连接，储液装置的进水口分别与多个定量输出装置的出料口、进废水电磁阀的一个端口进行管连接，曝气装置与进空气电磁阀的一个端口进行管连接，高位液位计安装在储液装置内的上方，低位液位计安装在储液装置内的下方，PH计安装在储液装置内且位于高位液位计的下方，多个定量输出装置的进料口分别与不同的化学材料进行管连接，进空气电磁阀的另一个端口与压缩空气进行管连接，进废水电磁阀的另一个端口与废水进行管连接，排水电磁阀的一个端口与储液装置的排水口进行管连接;

　　所述PLC用于读取高位液位计、低位液位计、PH计的输出信号，对进空气电磁阀、进废水电磁阀、排水电磁阀进行开关控制，对多个定量输出装置进行开关控制或调速控制;

　　所述储液装置用于储存被处理的废水，提供一个处理废水容器;

　　所述曝气装置用于让压缩空气在储液装置底部分散地排出使废水曝气翻滚;

　　所述高位液位计用于检测储液装置满水状态并将电信号传输给PLC;

　　所述低位液位计用于检测储液装置无水状态并将电信号传输给PLC;

　　所述PH计用于检测储液装置内废水的PH酸碱值并将电信号传输给PLC;

　　所述多个定量输出装置用于分别根据PLC的控制信号定量地将不同的化学材料输出到储液装置内;

　　所述进空气电磁阀用于根据PLC的控制信号使压缩空气进入曝气装置的通道关闭或开启;

　　所述进废水电磁阀用于根据PLC的控制信号使废水进入储液装置的通道关闭或开启;

　　所述排水电磁阀用于根据PLC的控制信号使被处理后的废水排出储液装置的通道关闭或开启。

　　2.根据权利要求1所述的一种废水除钡中和装置，其特征在于：所述储液装置为采用耐酸碱玻璃钢材质的储液装置;

　　所述曝气装置为采用耐酸碱PVC材质的呈网状布于储液装置底部的带排气孔的曝气装置。

　　3.根据权利要求1所述的一种废水除钡中和装置，其特征在于：所述定量输出装置为液体定量泵，用于化学液体定量输送。

　　说明书

　　废水除钡中和装置

　　技术领域

　　本实用新型涉及废水处理环保装置，特别涉及一种废水除钡中和装置。

　　背景技术

　　现有的废水除钡装置包括除钡槽、沉降槽、中和槽，除钡槽、沉降槽、中和槽分别用于除钡、絮凝、PH值调节，该装置存在设备占用空间大、分槽处理效率低、自动化程度低、机械搅拌设备不耐久性以及分槽处理设备容易被腐蚀的不足之处。

　　实用新型内容

　　有鉴于此，有必要针对上述问题，提供一种使用自动化集中完成废水曝气、混合、输送过程并且将机械搅拌改为曝气搅拌的废水除钡中和装置。

　　本实用新型采用如下技术方案解决上述问题：

　　一种废水沉淀物分离装置，包括PLC、储液装置、曝气装置、高位液位计、低位液位计、PH计、多个定量输出装置、进空气电磁阀、进废水电磁阀、排水电磁阀，PLC分别与高位液位计、低位液位计、PH计、多个定量输出装置、进空气电磁阀、进废水电磁阀、排水电磁阀进行电连接，储液装置的进水口分别与多个定量输出装置的出料口、进废水电磁阀的一个端口进行管连接，曝气装置与进空气电磁阀的一个端口进行管连接，高位液位计安装在储液装置内的上方，低位液位计安装在储液装置内的下方，PH计安装在储液装置内且位于高位液位计的下方，多个定量输出装置的进料口分别与不同的化学材料进行管连接，进空气电磁阀的另一个端口与压缩空气进行管连接，进废水电磁阀的另一个端口与废水进行管连接，排水电磁阀的一个端口与储液装置的排水口进行管连接;
