申请日2016.11.17
公开(公告)日2017.07.28
IPC分类号B01D36/04; C02F9/06
摘要
本实用新型提供了一种去除铝型材废水中离子的沉淀装置，包括基座、过滤板和沉淀结构;所述沉淀结构的两个侧壁分别包括依次连接的第一竖板、第一斜板、第二斜板和第二竖板，两个所述第二斜板上开有溢水口，所述溢水口的下边缘处设有弯折板，该弯折板与所述第一竖板之间形成导流通道;两个所述第一竖板在相对的侧面上开有卡接槽;所述过滤板上布满滤孔，且过滤板两侧设有卡接块，所述基座上设有两个支架，所述支架分别与所述沉淀结构铰接，并且所述基座上设有倾斜的液压气缸。本实用新型所述的去除铝型材废水中离子的沉淀装置操作简单、成本低、药剂使用量低、效率高且处理性能稳定等优点，便捷地完成了祛除矾花的这一步骤。
权利要求书

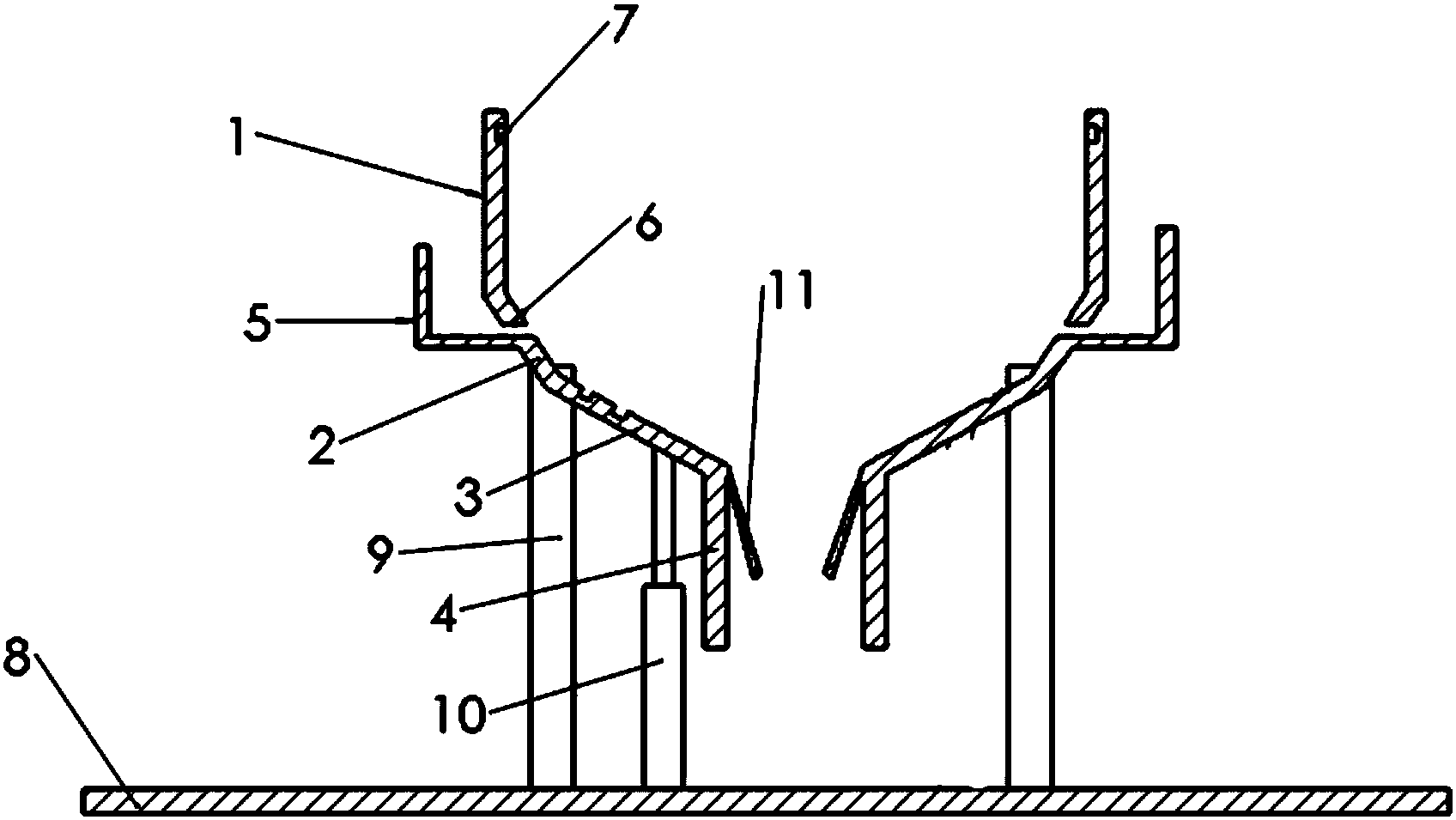

1.一种去除铝型材废水中离子的沉淀装置，其特征在于：包括基座(8)、过滤板(12)和沉淀结构;
所述沉淀结构的两个侧壁分别包括依次连接的第一竖板(1)、第一斜板(2)、第二斜板(3)和第二竖板(4);两个所述第二竖板(4)之间形成排泥空间，所述排泥空间的下端出口设有密封盖;两个所述第二斜板(3)上开有溢水口(6)，所述溢水口(6)的下边缘处设有弯折板(5)，该弯折板(5)与所述第一竖板(1)之间形成导流通道;两个所述第一竖板(1)在相对的侧面上开有卡接槽(7);
所述过滤板(12)上布满滤孔(16)，且过滤板(12)两侧设有卡接块(13)，该卡接块(13)的外缘设有密封垫，通过卡接块(13)所述过滤板(12)插入所述卡接槽(7);
所述基座(8)上设有两个支架(9)，所述支架(9)分别与所述沉淀结构铰接，并且所述基座(8)上设有倾斜的液压气缸(10)，该液压气缸(10)的活塞杆与所述第二斜板(3)相连接。
2.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述第二斜板(3)上开有若干个凹槽。
3.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述排泥通道中设有排泥管(11)，所述排泥管(11)为漏斗状。
4.根据权利要求3所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述排泥管(11)的下端出口的内壁上攻有螺纹。
5.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述溢水口(6)处设有导流器。
6.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述溢水口(6)处设有过滤网。
7.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：第一斜板(2)的倾斜角度为150°到158°，所述第一斜板(3)的倾斜角度为165°到170°。
8.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述过滤板(12)的两侧设有紧固快(14)，所述紧固快(14)的下端开有紧固槽(15)，所述第一竖板(1)能够滑入所述紧固槽(15)。
9.根据权利要求1所述的去除铝型材废水中离子的沉淀装置，其特征在于：所述滤孔(16)目数为20～100目。
说明书
一种去除铝型材废水中离子的沉淀装置
技术领域
本实用新型属于回收环保领域，尤其是涉及一种去除铝型材废水中离子的沉淀装置。
背景技术
中国目前有600多家中大型铝型材生产企业，每年生产200多万吨铝型材，同时也排放大量废水，造成严重的环境污染。铝型材表面处理用水量大，产生废水多，废水中有害物质持续排放。如不加以处理必将污染环境。同时伴随着我国对排污量的征税以及环保力度的加大，也会增加企业的成本和负担。因此，从企业的社会责任和经济效益两方面考虑，进行废水处理是必须和必要的。
铝型材生产过程中主要包括对成型铝材的脱脂、碱蚀、酸洗、氧化、封孔及着色，而经上述工序处理后的型材需用水进行清洗，这部分型材清洗水以溢流形式排出清洗槽，是铝型材废水的主要来源。铝型材厂生产废水除含有大量的铝离子，还含有镍离子。金属镍是一种质坚硬而耐腐蚀的重金属，几乎没有急性毒性，一般的镍盐毒性也较低，但镍的化合物能刺激人体的精氨酶、羧化酶，引起各种炎症，伤害心肌和肝脏，人的镍中毒特有症状是皮肤炎、呼吸器官障碍及呼吸道癌。含有金属镍离子的生产废水如不进行处理直接排放，会对环境造成严重污染，因此国家对工业废水中镍含量有严格的排放要求。另外，在喷涂车间排出的废水中，含有毒性较强的重金属离子铬(VI)，铬(VI)离子的毒性来源于其强氧化性引起的对有机体的腐蚀与破坏。同时抑制酶活性、干扰蛋白质、核糖核酸的合成，最终导致肾脏、肝脏以及肺的严重受损。如果将这些含镍离子、铬(VI)离子的废水直接排放会严重污染周围的生态环境，给人类的健康安全带来极大的威胁，为了清洁的环境和人类自身健康持续的繁衍，这些废水必须经过严格的治理才能排放或回用铝型材表面处理废水的处理方法有传统的除镍、除氟、除氨和高COD的废水处理，这些方面的方法主要为化学沉淀、过滤，仅对废水中的悬浮物(SS)去除较为明显，而对于一些重金属和盐类、化学需氧量(COD)的去除率低，处理后的中水回用率低，仅能到原国家排放标准。而伴随着人们环保意识的增强，对污水处理的要求也越来越高，国家对污水的排放也提出了新的要求，且要求中水回用率在2020年达到80%。
发明内容
有鉴于此，本实用新型旨在提出一种去除铝型材废水中离子的沉淀装置，以解决如何便捷滤去液体中大颗粒矾花的问题。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种去除铝型材废水中离子的沉淀装置，包括基座、过滤板和沉淀结构;
所述沉淀结构的两个侧壁分别包括依次连接的第一竖板、第一斜板、第二斜板和第二竖板;两个所述第二竖板之间形成排泥空间，所述排泥空间的下端出口设有密封盖;两个所述第二斜板上开有溢水口，所述溢水口的下边缘处设有弯折板，该弯折板与所述第一竖板之间形成导流通道;两个所述第一竖板在相对的侧面上开有卡接槽;
所述过滤板上布满滤孔，且过滤板两侧设有卡接块，该卡接块的外缘设有密封垫，通过卡接块所述过滤板插入所述卡接槽;
所述基座上设有两个支架，所述支架分别与所述沉淀结构铰接，并且所述基座上设有倾斜的液压气缸，该液压气缸的活塞杆与所述第二斜板相连接。
所述第二斜板上开有若干个凹槽。
所述排泥通道中设有排泥管，所述排泥管为漏斗状。
所述排泥管的下端出口的内壁上攻有螺纹。
所述溢水口处设有导流器。
所述溢水口处设有过滤网。
第一斜板的倾斜角度为150°到158°，所述第一斜板的倾斜角度为165°到170°。
所述过滤板的两侧设有紧固快，所述紧固快的下端开有紧固槽，所述第一竖板能够滑入所述紧固槽。
所述滤孔目数为20～100目。
相对于现有技术，本实用新型所述的去除铝型材废水中离子的沉淀装置具有以下优势：
本实用新型所述的去除铝型材废水中离子的沉淀装置操作简单、成本低、药剂使用量低、效率高且处理性能稳定等优点，便捷地完成了祛除矾花的这一步骤，不仅可以针对含高浓度铬镍废水进行处理，还可对含低浓度铬镍废水进行处理，处理后的废水达到国家排放标准且将废水中的铬和镍全部回收。
