申请日2016.10.21
公开(公告)日2017.04.19
IPC分类号C02F1/00
摘要
本实用新型废水处理拦污装置，主要包括污水井，进水管道，出水管道，拦污装置和液位报警装置，所述进水管道接自污水排放母管，所述出水管道排放经过拦污处理的废水，所述污水井连接进水管道和出水管道，并在其内安装拦污装置和液位报警装置，拦污装置为安装在井内的一圆柱形无盖桶体，桶体上设计有一定孔径，一定间距的洞口。桶内安装有液位报警装置，控制液位高度。本实用新型拦污装置解决了中小型污水处理拦污设备投资大问题，拦污效率提高，有液位报警系统，日常维护量减少，维护费用降低。

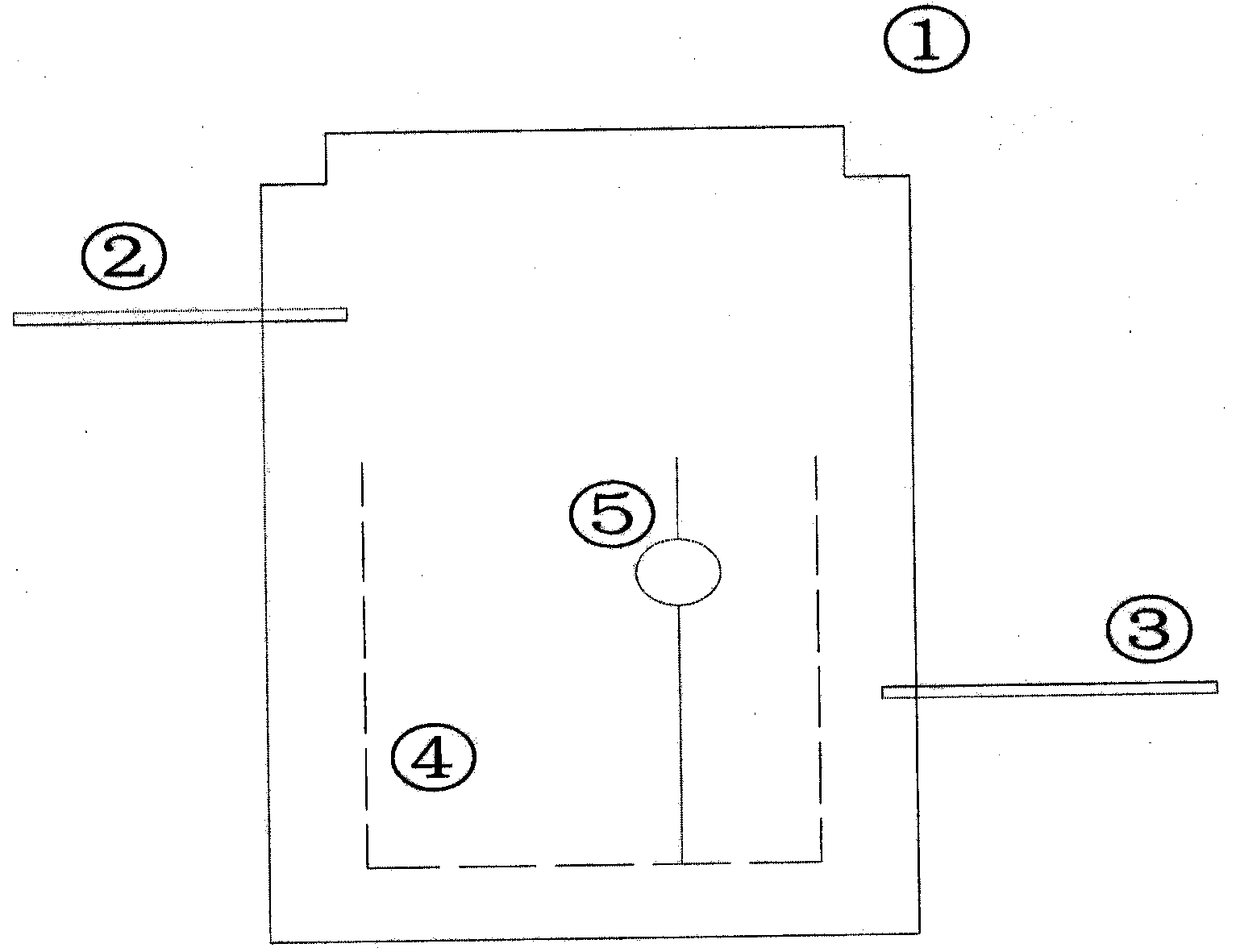

摘要附图
权利要求书
1.一种废水处理拦污装置，包括进水管道、污水井、拦污装置、液位报警装置、出水管道，所述进水管道接自污水排放系统，所述污水井连接进水管道和出水管道，拦污装置及液位报警装置安装在井内，所述出水口为排放经过拦污处理过的废水，所述拦污装置为一圆柱形无盖桶体，桶体上设计有一定孔径，一定间距的洞口，所述液位报警装置安装在拦污装置内，控制内部液位。
说明书
一种废水处理拦污装置
技术领域
本实用新型涉及一种废水处理拦污装置，特别是涉及一种主要用于处理生活污水、工业废水等废水收集前的拦污装置。
背景技术
废水处理拦污装置是废水处理过程中必不可少的设备。一般的拦污装置是由拦污栅和清污设备组成。这种拦污栅一般为定型产品，栅条间距固定不变，清污机也为配套产品。这种装置一般适用集中式，处理水量较大的污水处理厂。对于中小型的污水处理工艺，该装置有一定的局限性，产品利用率不高，造价较大，日常维护量及维护费用多。由于栅条间距固定且较大，致使部分杂物不能很好的被截留。
发明内容
本实用新型的技术方案为：一种废水处理拦污装置，包括进水管道、污水井、拦污装置、液位报警装置、出水管道，所述进水管道接自污水排放系统，所述污水井连接进水管道和出水管道，拦污装置及液位报警装置安装在井内，所述出水口为排放经过拦污处理过的废水，所述拦污装置为一圆柱形无盖桶体，筒体上设计有一定孔径，一定间距的洞口，所述液位报警装置安装在拦污装置内，控制内部液位。
本实用新型拦污装置解决了中小型污水处理拦污设备投资过大问题，拦污桶上孔径依据实际污水源设计，拦污效率提高。有液位报警系统，日常维护量减少，维护费用降低。
