申请日2016.10.19
公开(公告)日2017.04.19
IPC分类号B01D24/12
摘要
本实用新型公开了一种处理油田污水的高效过滤器，包括过滤器主体、进水管路(17)、出水管路(18)和过滤装置;过滤装置包括上多孔板(13)、下多孔板(14)和滤芯(19);具有均布多孔结构的上多孔板(13)和下多孔板(14)分别固定安装在罐体(1)的上部和下部，上多孔板(13)的安装位置高于投料口(6)，下多孔板(14)的安装位置低于出料口(5)，多个滤芯(19)填充呈层状设置在上多孔板(13)和下多孔板(14)之间，滤芯(19)采用丝瓜络材质填料。本处理油田污水的高效过滤器结构简单，能够实现对油田污水进行有效过滤处理的前提下便于维护的同时降低维护成本，特别适用于油田污水处理中的二级过滤处理。

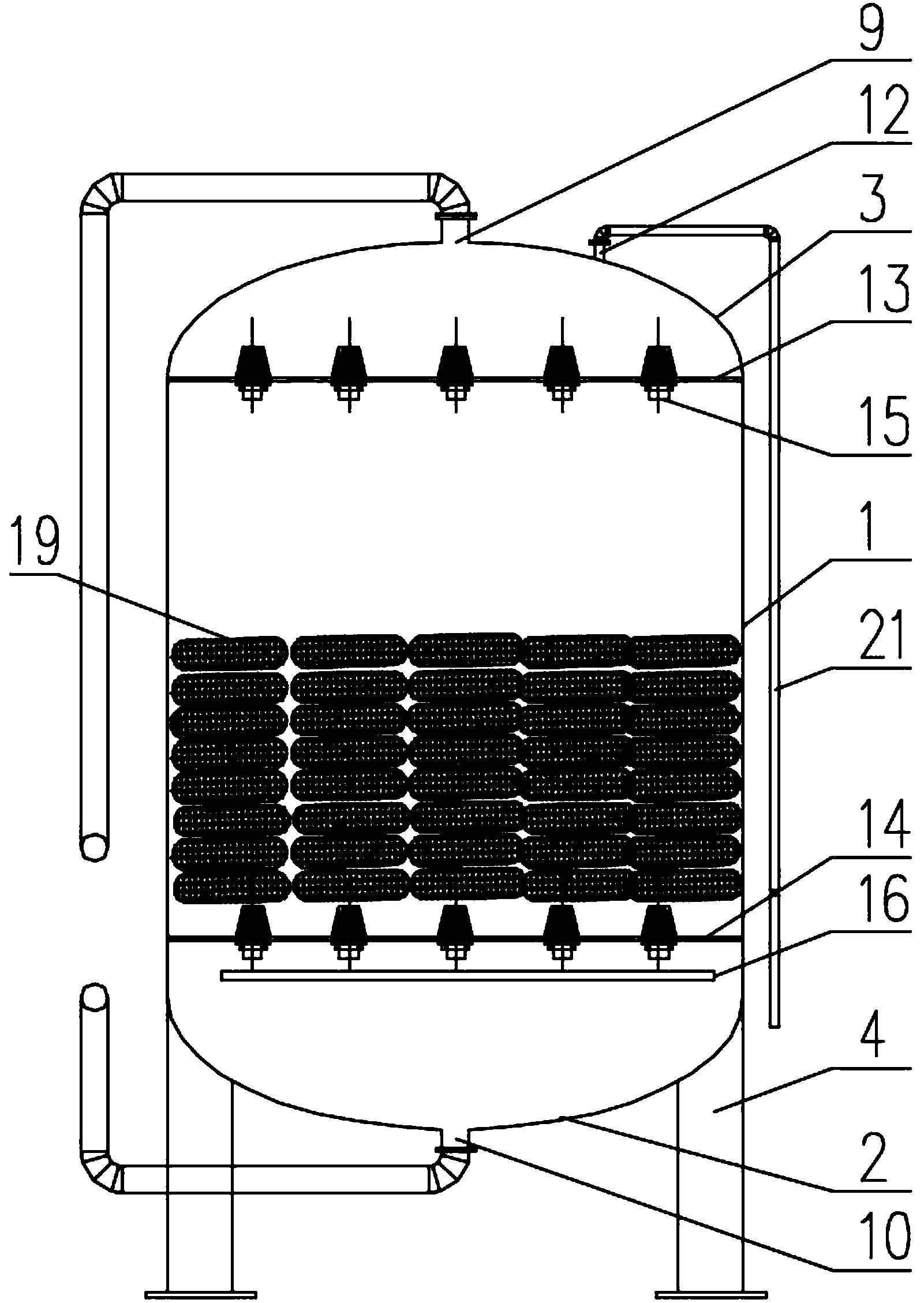

摘要附图
权利要求书
1.一种处理油田污水的高效过滤器，包括过滤器主体、进水管路(17)、出水管路(18)和过滤装置;其特征在于，
所述的过滤器主体是密闭的中空罐型结构，中空罐型结构的内表面上设有防腐涂层，过滤器主体包括罐体(1)、下封头(2)、上封头(3)和支撑脚(4)，下封头(2)和上封头(3)分别密闭固定安装在罐体(1)的上下两端，过滤器主体整体通过支撑脚(4)固定安装在地面上，罐体(1)上还设有位于上部的投料口(6)与投料端盖和位于下部的出料口(5)与出料端盖;
所述的进水管路(17)通过设置在上封头(3)上的进水口(9)与上封头(3)连通;所述的出水管路(18)通过设置在下封头(2)上的出水口(10)与下封头(2)连通，
所述的过滤装置包括上多孔板(13)、下多孔板(14)和滤芯(19);具有均布多孔结构的上多孔板(13)和下多孔板(14)分别固定安装在罐体(1)的上部和下部，上多孔板(13)的安装位置高于投料口(6)，下多孔板(14)的安装位置低于出料口(5)，多个滤芯(19)填充呈层状设置在上多孔板(13)和下多孔板(14)之间，滤芯(19)采用丝瓜络材质填料。
2.根据权利要求1所述的处理油田污水的高效过滤器，其特征在于，所述的过滤装置还包括反冲洗机构，反冲洗机构包括设置在上多孔板(13)和下多孔板(14)多孔结构上的水帽(15)。
3.根据权利要求2所述的处理油田污水的高效过滤器，其特征在于，所述的反冲洗机构还包括进气管路、进气口(11)、布气管(16)、排气口(12)和排气管;布气管(16)设置在下多孔板(14)下方的罐体(1)底部，并通过进气口(11)与进气管路连通，布气管(16)上均布设有多个出气孔;排气管通过设置在上封头(3)上的排气口(12)与上封头(3)连通，排气口(12)上设有单向阀。
4.根据权利要求3所述的处理油田污水的高效过滤器，其特征在于，所述的布气管(16)呈与罐体(1)内腔同心设置的环形均布结构设置在罐体(1)内 部。
5.根据权利要求1至4任一权利要求所述的处理油田污水的高效过滤器，其特征在于，所述的罐体(1)上还设有视镜(8)。
6.根据权利要求1至4任一权利要求所述的处理油田污水的高效过滤器，其特征在于，所述的投料口(6)的投料端盖和/或出料口(5)的出料端盖采用透明材质。
7.根据权利要求1至4任一权利要求所述的处理油田污水的高效过滤器，其特征在于，所述的下封头(2)和/或上封头(3)上设有检修人孔(7)。
8.根据权利要求1至4任一权利要求所述的处理油田污水的高效过滤器，其特征在于，所述的下封头(2)的底部最低位置设有排渣孔。
说明书
处理油田污水的高效过滤器
技术领域
本实用新型涉及一种过滤器，具体是一种适用于油田污水等偏酸偏碱性含油污水处理的高效过滤器，属于废水处理技术领域。
背景技术
在油田生产中，往往将油田污水处理后回注，这样不仅可以节约生产成本，还可以避免污水随意排放造成的环境污染，但是使回注水符合油田回注水质指标，以防止造成集输系统和井筒的腐蚀和结垢，使回注水对地层的伤害最小化，一直是油田污水处理的难题。
油田污水成分比较复杂，油分含量及油在水中存在形式也不相同，且多数情况下常与其他废水相混合，因此单一方法处理往往效果不佳，在实际应用中通常是两三种方法联合使用，使出水水质达到回注标准。
含油污水处理工艺主要分为除油和过滤两级处理，常见的一级处理有重力分离、浮选及离心分离，主要除去浮油及油湿固体;二级处理有过滤、粗粒化、化学处理等，主要是破乳和去除分散油;深度处理有超滤、活性炭吸附、生化处理等，主要是去除溶解油。
二级处理中的过滤器是过滤工序的主要设备，通常安装在减压阀、泄压阀、定水位阀和其它设备的进口端设备，目前广泛采用的过滤器滤芯材质多为PP棉，纤维球，玻璃纤维等，由于材质的限制，在处理油田含油污水时，携带其他杂质的含油污水对滤芯材料的破坏较大，大大缩短滤芯的使用寿命，滤料不仅污染严重、而且造成过滤阻力增加，使用及维护成本较高。
发明内容
针对上述问题，本实用新型提供一种处理油田污水的高效过滤器，结构简单，能够实现对油田污水进行有效过滤处理的前提下实现便于维护的同时降低维护成本，特别适用于油田污水处理中的二级过滤处理。
为实现上述目的，本处理油田污水的高效过滤器包括过滤器主体、进水管路、出水管路和过滤装置;
所述的过滤器主体是密闭的中空罐型结构，中空罐型结构的内表面上设有防腐涂层，过滤器主体包括罐体、下封头、上封头和支撑脚，下封头和上封头分别密闭固定安装在罐体的上下两端，过滤器主体整体通过支撑脚固定安装在地面上，罐体上还设有位于上部的投料口与投料端盖和位于下部的出料口与出料端盖;
所述的进水管路通过设置在上封头上的进水口与上封头连通;所述的出水管路通过设置在下封头上的出水口与下封头连通;
所述的过滤装置包括上多孔板、下多孔板和滤芯;具有均布多孔结构的上多孔板和下多孔板分别固定安装在罐体的上部和下部，上多孔板的安装位置高于投料口，下多孔板的安装位置低于出料口，多个滤芯填充呈层状设置在上多孔板和下多孔板之间，滤芯采用丝瓜络材质填料。
作为本实用新型的进一步改进方案，所述的过滤装置还包括反冲洗机构，反冲洗机构包括设置在上多孔板和下多孔板多孔结构上的水帽。
作为本实用新型的进一步改进方案，所述的反冲洗机构还包括进气管路、进气口、布气管、排气口和排气管;布气管设置在下多孔板下方的罐体底部，并通过进气口与进气管路连通，布气管上均布设有多个出气孔;排气管通过设置在上封头上的排气口与上封头连通，排气口上设有单向阀。
作为本实用新型的进一步改进方案，所述的布气管呈与罐体内腔同心设置的环形均布结构设置在罐体内部。
作为本实用新型的进一步改进方案，所述的罐体上还设有视镜。
作为本实用新型的进一步改进方案，所述的投料口的投料端盖和/或出料口的出料端盖采用透明材质。
作为本实用新型的进一步改进方案，所述的下封头和/或上封头上设有检修人孔。
作为本实用新型的进一步改进方案，所述的下封头的底部最低位置设有排渣孔。
与现有技术相比，本处理油田污水的高效过滤器的过滤装置由于设有具有均布多孔结构的上多孔板和下多孔板、以及填充呈层状设置在上多孔板和下多孔板之间的多个丝瓜络材质填料的滤芯，因此通过利用丝瓜络发达的多级孔隙结构和亲油性，油田污水中的油类、泥沙、絮状物体等污物能够被很好地过滤拦截，纯天然的丝瓜络材质填料的滤芯的过滤效果好、维护成本相对较低;由于过滤装置还包括反冲洗机构，因此可延长丝瓜络材质填料的滤芯的使用寿命，且方便操作、维护成本较低;本处理油田污水的高效过滤器结构简单，能够实现对油田污水进行有效过滤处理的前提下实现便于维护的同时降低维护成本，特别适用于油田污水处理中的二级过滤处理。
