申请日2016.10.18
公开(公告)日2017.04.26
IPC分类号C02F3/12
摘要
本实用新型公开了一体化膜生物反应器污水处理装置，采用膜生物反应器MBR对污水进行处理，其特征在于，所述污水处理装置包括好氧池、生物选择池和膜生物反应器MBR池;所述好氧池、生物选择池和MBR池为一体化结构且通过过水连通口依次连通，进水管设置在好氧池中，被处理的污水通过共用池壁上的过水连通口依次流入生物选择池和MBR池，出水管设置在MBR池中且与抽吸泵连通;所述好氧池、生物选择池和MBR池底部均设置有污泥回流管，所述污泥回流管与污泥泵连通;所述好氧池、生物选择池和MBR池下部均设置有曝气管，所述曝气管与鼓风机连通。该一体化装置强化了脱氮效果，解决传统中空纤维膜组件膜丝缠绕问题，延长其使用寿命。

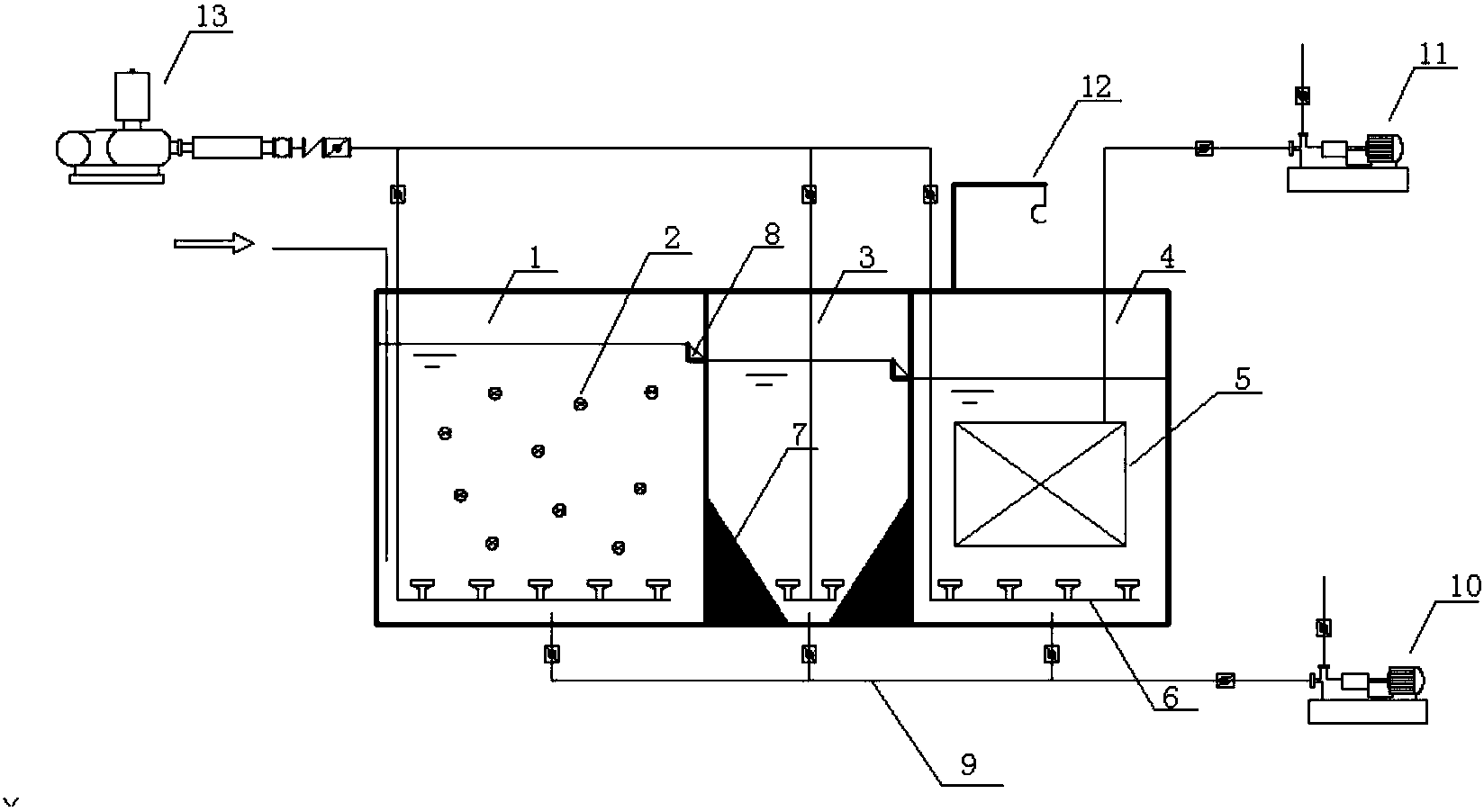

摘要附图
权利要求书
1.一体化膜生物反应器污水处理装置，采用膜生物反应器MBR对污水进行处理，其特征在于，所述污水处理装置包括好氧池、生物选择池和膜生物反应器MBR池;所述好氧池、生物选择池和MBR池为一体化结构且通过过水连通口依次连通，进水管设置在好氧池中，被处理的污水通过共用池壁上的过水连通口依次流入生物选择池和MBR池，出水管设置在MBR池中且与抽吸泵连通;所述好氧池、生物选择池和MBR池底部均设置有污泥回流管，所述污泥回流管与污泥泵连通;所述好氧池、生物选择池和MBR池下部均设置有曝气管，所述曝气管与鼓风机连通。
2.根据权利要求1所述的一体化膜生物反应器污水处理装置，其特征在于：所述好氧池内填充有球状弹性填料。
3.根据权利要求1所述的一体化膜生物反应器污水处理装置，其特征在于：所述生物选择池底部为倒梯形结构。
4.根据权利要求1所述的一体化膜生物反应器污水处理装置，其特征在于：所述MBR池内部设置有平板膜组件，在MBR池平板膜组件的正上方设置有起重葫芦。
5.根据权利要求4所述的一体化膜生物反应器污水处理装置，其特征在于：所述平板膜组件为PVDF或PVC材质。
6.根据权利要求1所述的一体化膜生物反应器污水处理装置，其特征在于：所述MBR池下部的曝气管设置在平板膜组件底部，且为多个气管并列的集成管路。
7.根据权利要求1所述的一体化膜生物反应器污水处理装置，其特征在于：所述出水管与平板膜组件出水管连接且为多个并列的集成管路。
说明书
一体化膜生物反应器污水处理装置
技术领域
本实用新型涉及污水处理技术，具体涉及一体化膜生物反应器污水处理装置。
背景技术
膜生物反应器MBR是结合膜分离技术和生物处理技术的新型高效污水处理技术，它可以有效地进行泥水分离，与传统污水处理工艺相比具有以下优势：(1)以膜组件取代传统生物处理技术末端二沉池，在MBR中保持高活性污泥浓度，提高生物处理有机负荷，从而减少生化水力停留时间和污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量;(2)MBR的有效截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。然而，MBR中的膜组件主要采用的是中空纤维膜，其脱氮效果差且膜丝容易被缠绕导致膜通量下降速度快，使用寿命短，这显然不利于该技术的广泛推广使用。
实用新型内容
本实用新型的目的是提供一种一体化膜生物反应器污水处理装置，解决现有技术膜生物反应器MBR膜组件脱氮效果差和膜组件使用寿命短的问题。
本实用新型的目的是通过以下技术方案实现的：
一体化膜生物反应器污水处理装置，采用膜生物反应器MBR对污水进行处理，其特征在于，所述污水处理装置包括好氧池、生物选择池和膜生物反应器MBR池;所述好氧池、生物选择池和MBR池为一体化结构且通过过水连通口依次连通，进水管设置在好氧池中，被处理的污水通过共用池壁上的过水连通口依次流入生物选择池和MBR池，出水管设置在MBR池中且与抽吸泵连通;所述好氧池、生物选择池和MBR池底部均设置有污泥回流管，所述污泥回流管与污泥泵连通;所述好氧池、生物选择池和MBR池下部均设置有曝气管，所述曝气管与鼓风机连通。
进一步的，所述好氧池内填充有球状弹性填料。
进一步的，所述生物选择池底部为倒梯形结构。
进一步的，所述MBR池内部设置有平板膜组件，在MBR池平板膜组件的正上方设置有起重葫芦。
进一步的，所述平板膜组件为PVDF或PVC材质。
进一步的，所述MBR池下部的曝气管设置在平板膜组件底部，且为多个气管并列的集成管路。
进一步的，所述出水管与平板膜组件出水管连接且为多个并列的集成管路。
本实用新型一体化膜生物反应器污水处理装置的有益技术效果是：通过调控生物选择池的供氧情况，强化脱氮效果使流入MBR池中污水含氮量下降，采用平板膜组件解决传统中空纤维膜组件膜丝缠绕问题，同时还能提高容积负荷和抗冲击能力。结合生物选择池及平板膜组件有效解决传统膜组件脱氮效果差及使用寿命短问题。
