申请日2016.10.18
公开(公告)日2017.04.12
IPC分类号C02F3/12
摘要
本实用新型公开一种生活污水处理回用装置，包括离心泵、进水管、高位水箱、液位平衡箱、空气泵、转子流量计、生物反应器、阀门、隔板、排泥管、曝气管、组合填料、膜组件、抽吸泵、压力计。该生活污水处理回用装置采用组合填料和膜组件双层去污结构，不仅对污染物去除效率高，抵抗污泥膨胀能力强，出水水质稳定，且结构简单，剩余污泥量少，大大降低了污泥处理费用。

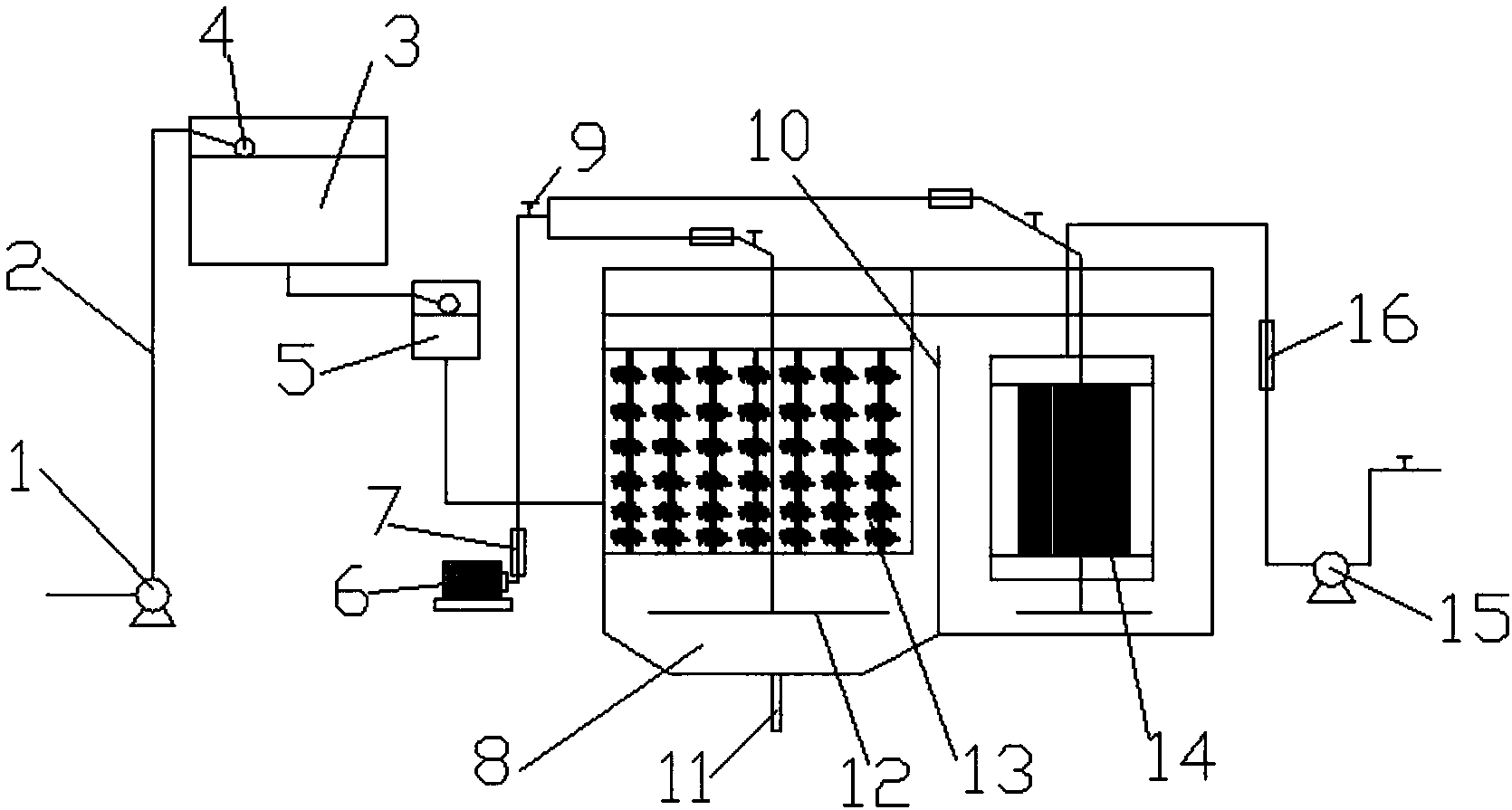

摘要附图
权利要求书
1.一种生活污水处理回用装置，包括离心泵、进水管、高位水箱、液位平衡箱、空气泵、转子流量计、生物反应器、阀门、隔板、排泥管、曝气管、组合填料、膜组件、抽吸泵、压力计;其特征在于：所述进水管一端连接有离心泵，另一端置于高位水箱;高位水箱底部通过管道与液位平衡箱连通;液位平衡箱底部通过管道与生物反应器连通;生物反应器通过隔板分割为左右两个腔室，左腔室底部安装有排泥管，中部悬挂有若干组合填料，右腔室内安装有膜组件，组合填料与膜组件下方设有曝气管，曝气管上设有曝气孔，曝气管通过气管与空气泵连接，两者之间设有转子流量计与阀门;抽吸泵通过管道与膜组件出水口连通，两者之间设有压力计。
2.根据权利要求1所述的一种生活污水处理回用装置，其特征在于：所述高位水箱内设有浮球阀，通过浮球阀控制进水泵的抽停。
3.根据权利要求1所述的一种生活污水处理回用装置，其特征在于：所述膜组件采用PVC共混中空纤维膜，膜孔径为0.1μm。
4.根据权利要求1所述的一种生活污水处理回用装置，其特征在于：所述组合填料为填料通过抗微生物分解的绳子连成而成，填料的装填密度为1个/L。
5.根据权利要求1所述的一种生活污水处理回用装置，其特征在于：所述曝气孔采用交错排布结构。
说明书
一种生活污水处理回用装置
技术领域
本实用新型涉及一种生活污水处理装置领域，尤其涉及一种生活污水处理回用装置。
背景技术
生活污水的处理方法通常是生物曝气池法，也就是将生活污水进行充氧使生活污水中的有机物在微生物的作用下发生氧化分解从而降低生活污水中的BOD、COD的含量。由于微生物的生长周期较长，在正常情况下其浓度较低，同时降解产生的产物也不断稀释微生物的浓度，污水处理的速度因此比较慢。另外，处理过的水要不断排放，在排放处理水的同时微生物也随之排放，进而需要不断补充微生物，这就使得生活污水处理所需要的空间大，费用也高。
以活性污泥为代表的传统好氧生物处理工艺，长期以来在生活污水以及工业废水处理中得到广泛应用。它具有卫生条件好、处理能力高、出水水质较好的优点;但也存在以下不足：1、流程复杂，占地面积较大，基建投资可观;2、剩余污泥量大，污泥处置费用较高;3、常出现污泥膨胀现象，使出水水质恶化;4、氧转移效率低，能耗大;5、管理操作复杂。
近年来，随着社会经济的发展和人民生活水平的提高，人们对水环境质量的要求越来越高，采用传统的生物处理工艺使得出水难以满足污水排放标准，同时水资源的短缺也迫切要求人们开发出新的污水资源化技术，因此，各种新型、高效的污水处理技术应运而生，其中用膜分离技术代替传统的重力式沉淀池的膜生物反应器工艺日益引起人们的重视。
发明内容
为了解决上述问题;本实用新型提供一种生活污水处理回用装置，该生活污水处理回用装置采用组合填料和膜组件双层去污结构，不仅对污染物去除效率高，抵抗污泥膨胀能力强，出水水质稳定，且结构简单，剩余污泥量少，大大降低了污泥处理费用。
本实用新型解决其技术问题所采用的技术方案是：一种生活污水处理回用装置，包括离心泵、进水管、高位水箱、液位平衡箱、空气泵、转子流量计、生物反应器、阀门、隔板、排泥管、曝气管、组合填料、膜组件、抽吸泵、压力计;所述进水管一端连接有离心泵，另一端置于高位水箱;高位水箱底部通过管道与液位平衡箱连通;液位平衡箱底部通过管道与生物反应器连通;生物反应器通过隔板分割为左右两个腔室，左腔室底部安装有排泥管，中部悬挂有若干组合填料，右腔室内安装有膜组件，组合填料与膜组件下方设有曝气管，曝气管上设有曝气孔，曝气管通过气管与空气泵连接，两者之间设有转子流量计与阀门;抽吸泵通过管道与膜组件出水口连通，两者之间设有压力计。
优选的，所述高位水箱内设有浮球阀，通过浮球阀控制进水泵的抽停;从而保证高位水箱的水位。
优选的，所述膜组件采用PVC共混中空纤维膜，膜孔径为0.1μm，既能去除污染物，又避免了微生物的流失。
优选的，所述组合填料为填料通过抗微生物分解的绳子连成而成，填料的装填密度为1个/L。
优选的，所述曝气孔采用交错排布结构，能有效扩大曝气范围，使微生物能够充分进行新陈代谢，废水得以净化。
本实用新型，一种生活污水处理回用装置：生活污水先自流到化粪池，在化粪池经过厌氧处理后，上清液由提升泵提升至高位水箱，再由高位水箱经由液位平衡箱流向膜生物反应器的填料区与填料上的污泥及悬浮污泥充分混合，通过微生物的新陈代谢活动使废水得以净化;净化后的废水经由中间隔板流向膜组件区，通过抽吸泵实现固液分离，清水流向清水池以备回用，而浓缩液自流回填料区。进水泵的抽停由浮球阀来控制。在反应器需要维修或排泥时，反应器内的混合液经由排泥管流回化粪池。
本实用新型一种生活污水处理回用装置，其有益效果是：
1)该生活污水处理回用装置对污染物去除效率高，抵抗污泥膨胀能力强，出水水质稳定，出水中没有悬浮物，无需消毒;
2)该生活污水处理回用装置高效地进行固液分离，其分离效果远好于传统的沉淀池，膜的机械截留避免了微生物的流失，使微生物完全截留在反应器内，生物反应器内可保持高的污泥浓度，从而提高体积负荷，降低污泥负荷，减少占地面积;
3)该生活污水处理回用装置出水水质良好，出水悬浮物和浊度接近于零，细菌和病毒被大幅度去除，可直接回用，实现了污水资源化;
4)该生活污水处理回用装置大大提高了难降解有机物的降解效率，反应器在高容积负荷、低污泥负荷、长泥龄下运行，基本实现无剩余污泥排放;剩余污泥量少，大大降低了污泥处理费用;
5)该生活污水处理回用装置实现了反应器水力停留时间和污泥龄的完全分离，运行控制灵活稳定，设计、操作大大简化。
