申请日2016.10.21
公开(公告)日2017.09.15
IPC分类号E03F11/00
摘要
本实用新型公开了一种膜结构建筑观察口装置及污水池，包括膜材、透明盖及紧固件，膜材上设有观察孔;透明盖位于所述膜材上方并遮盖所述观察孔;紧固件环绕沿所述透明盖的周向布置，以将所述透明盖与所述膜材固定并形成密封。根据本实用新型提供的膜结构建筑观察口装置，在膜材上开设观察孔，再在膜材上设置的透明盖，并通过紧固件将透明盖与膜材固定，如此，可以使得该观察孔密封且保持透明状态，进而使得该观察孔具有观察功能的同时具有防水密封性能，此外，其结构简单，方便实用，也不影响膜结构建筑的强度。

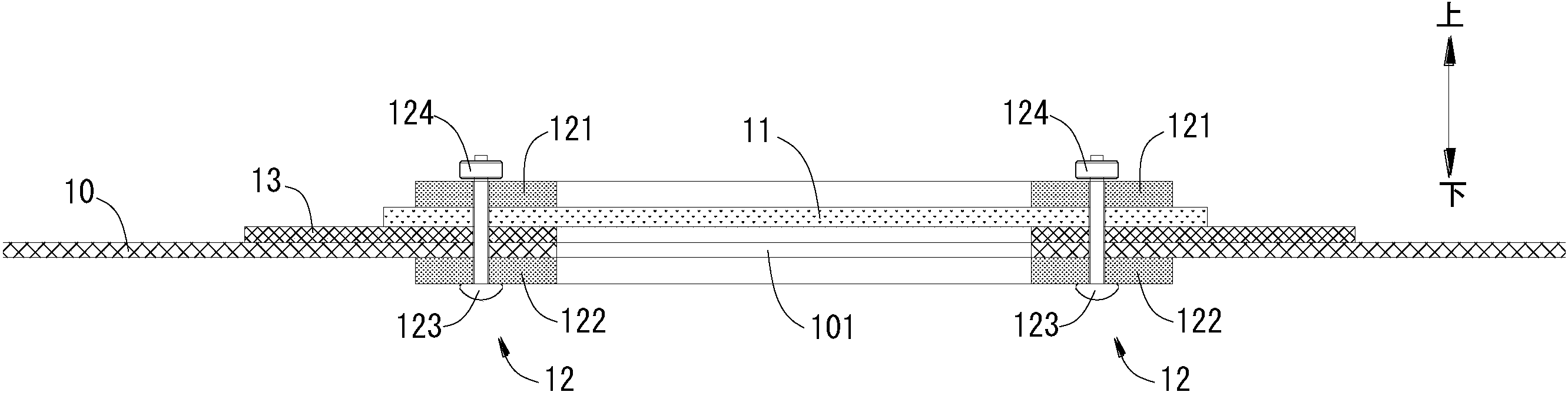

摘要附图
权利要求书
1.一种膜结构建筑观察口装置，其特征在于，包括：
膜材，所述膜材上设有观察孔;
透明盖，所述透明盖位于所述膜材上方并遮盖所述观察孔;
紧固件，所述紧固件环绕沿所述透明盖的周向布置，以将所述透明盖与所述膜材固定并形成密封。
2.根据权利要求1所述的膜结构建筑观察口装置，其特征在于，所述紧固件包括：
第一压环，所述第一压环位于所述透明盖上方且环绕在所述观察孔外侧;
第二压环，所述第二压环位于所述膜材的下方并环绕在所述观察孔外侧;
多个锁紧件，多个所述锁紧件沿所述观察孔的周向间隔布置，每个所述锁紧件包括一个螺栓和一个螺母，所述螺栓穿过所述第一压环、透明盖、膜材及第二压环与所述螺母螺纹连接，以使所述第一压环和第二压环将所述透明盖压紧贴合在所述膜材上形成密封。
3.根据权利要求1所述的膜结构建筑观察口装置，其特征在于，所述透明盖和膜材之间设有一柔性垫，所述柔性垫环绕所述观察孔设置。
4.根据权利要求3所述的膜结构建筑观察口装置，其特征在于，所述柔性垫形成为与所述膜材热熔焊接为一体。
5.根据权利要求1所述的膜结构建筑观察口装置，其特征在于，所述膜材为氟碳纤维膜。
6.根据权利要求2所述的膜结构建筑观察口装置，其特征在于，所述第一压环和第二压环为金属材质。
7.一种污水池，其特征在于，具有如权利要求1至6中任一项所述的膜结构建筑观察口装置。
说明书
膜结构建筑观察口装置及污水池
技术领域
本实用新型涉及膜结构建筑，尤其涉及一种膜结构建筑观察口装置及污水池。
背景技术
污水池、沼气池等产生的气体一般需要进行收集处理，但是大型池体(污泥氧化沟、浓缩池、消化池)的气体收集是非常困难，对污水池进行加盖密封，再通过进风口和出风口进行换气，把恶臭气体抽送到处理装置中进行除臭处理是常用处理方式。然而，相关技术中，加盖密封后不便于对污水池、沼气池内的环境及状态进行观察了解。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的目的在于提出一种膜结构建筑观察口装置。
本实用新型的另一个目的在于提出一种具有上述膜结构建筑观察口装置的污水池。
为了实现上述目的，本实用新型实施例提供的膜结构建筑观察口装置，包括：
膜材，所述膜材上设有观察孔;
透明盖，所述透明盖位于所述膜材上方并遮盖所述观察孔;
紧固件，所述紧固件环绕沿所述透明盖的周向布置，以将所述透明盖与所述膜材固定并形成密封。
根据本实用新型提供的膜结构建筑观察口装置，在膜材上开设观察孔，再在膜材上设置的透明盖，并通过紧固件将透明盖与膜材固定，如此，可以使得该观察孔密封且保持透明状态，进而使得该观察孔具有观察功能的同时具有防水密封性能，此外，其结构简单，方便实用，也不影响膜结构建筑的强度。
另外，根据本实用新型上述实施例的膜结构建筑观察口装置还可以具有如下附加的技术特征：
根据本实用新型的一个实施例，所述紧固件包括：
第一压环，所述第一压环位于所述透明盖上方且环绕在所述观察孔外侧;
第二压环，所述第二压环位于所述膜材的下方并环绕在所述观察孔外侧;
多个锁紧件，多个所述锁紧件沿所述观察孔的周向间隔布置，每个所述锁紧件包括一个螺栓和一个螺母，所述螺栓穿过所述第一压环、透明盖、膜材及第二压环与所述螺母螺纹连接，以使所述第一压环和第二压环将所述透明盖压紧贴合在所述膜材上形成密封。
根据本实用新型的一个实施例，所述透明盖和膜材之间设有一柔性垫，所述柔性垫环绕所述观察孔设置。
根据本实用新型的一个实施例，所述柔性垫形成为与所述膜材热熔焊接为一体。
根据本实用新型的一个实施例，所述膜材为氟碳纤维膜。
根据本实用新型的一个实施例，所述第一压环和第二压环为金属材质。
另一方面，根据本实用新型实施例提供的污水池，具有如上所述的膜结构建观察口装置。
