申请日2016.10.18
公开(公告)日2017.02.15
IPC分类号C02F3/12
摘要
本发明公开了一种中空纤维膜组件及其污水处理系统。本发明壳体中浇注中空纤维疏水膜和外压中空纤维亲水膜或，其中将中空纤维疏水膜位于中间或中心位置。本发明污水处理系统，由鼓风机，曝气管道，中空纤维膜组件，污水池，产水管，负压泵和产水池组成，鼓风机连接曝气管道一端，曝气管道另一端与中空纤维膜组件内中空纤维疏水膜连通，中空纤维膜组件内外压中空纤维亲水膜与产水管连通，产水管通过设置负压泵的管路与产水池联通。本发明为浸没式中空纤维膜组件，应用于黑臭水体治理，可在河道水体内形成密集均匀微米级气泡，提供水体溶解氧浓度，显著改善水体环境。

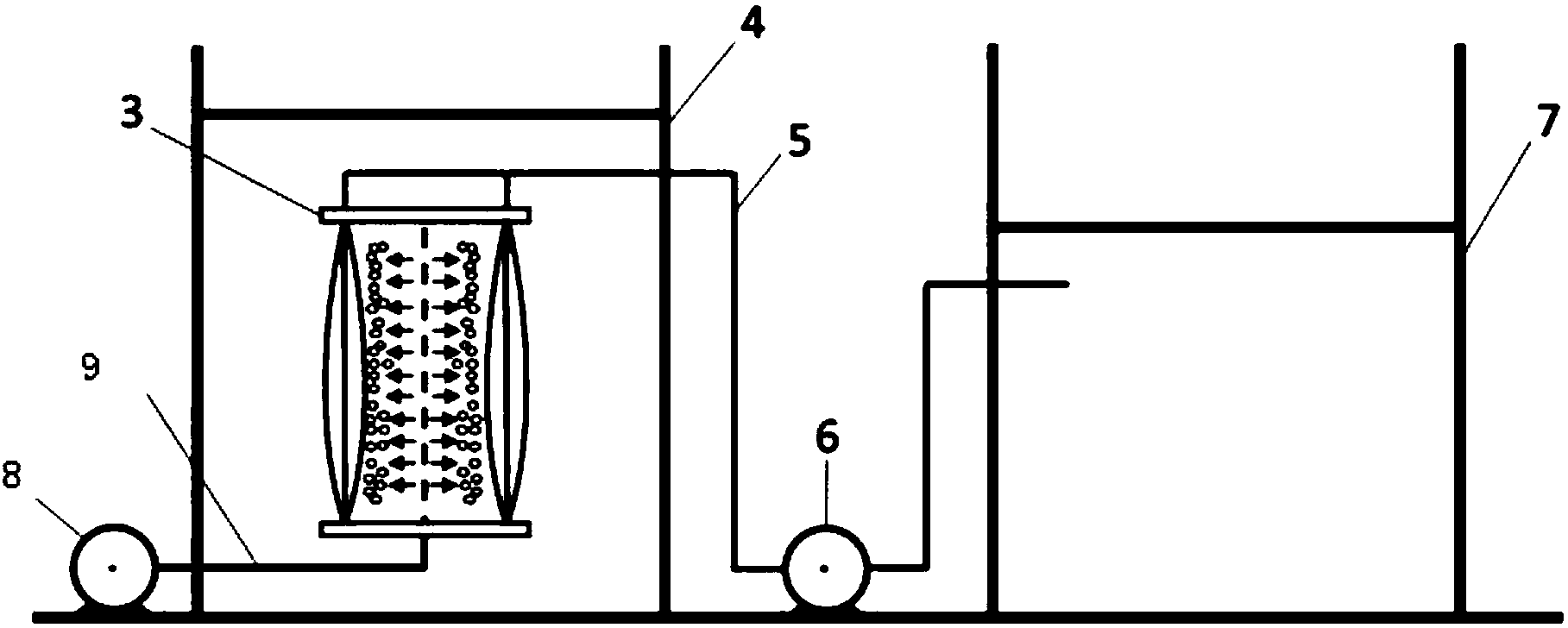

摘要附图
权利要求书
1.一种中空纤维膜组件，其特征是，壳体中浇注中空纤维疏水膜和外压中空纤维亲水膜或，其中将中空纤维疏水膜位于中间或中心位置。
2.根据权利要求1所述的中空纤维膜组件，其特征是，中空纤维疏水膜为超滤膜或微滤膜;外压中空纤维亲水膜超滤膜或微滤膜。
3.一种利用上述权利要求1或2的中空纤维膜组件的污水处理系统，其特征是，由鼓风机，曝气管道，中空纤维膜组件，污水池，产水管，负压泵和产水池组成，鼓风机连接曝气管道一端，曝气管道另一端与中空纤维膜组件内中空纤维疏水膜连通，中空纤维膜组件内外压中空纤维亲水膜或微滤膜产水管连通，产水管通过设置负压泵的管路与产水池联通。
说明书
一种中空纤维膜组件及其污水处理系统
技术领域
本发明涉及膜分离领域，更具体地说，是涉及一种中空纤维膜组分离组件及其污水处理系统。
背景技术
当水体遭受有机污染成为富营养水体时，微生物耗氧分解使得水体中的耗氧速率大于复氧速率，从而使得水体中的溶解氧逐渐被消耗殆尽，造成水体缺氧，在缺氧水体中，有机污染物被厌氧分解为硫化物等悬浮颗粒以及硫化氢气体使得水体发黑发臭形成黑臭水体。
膜生物反应器技术是将膜分离技术与污水生物处理技术有机结合的一种崭新技术。在膜生物反应器内置中空纤维超滤膜，污染物首先在生物反应器中进行生物降解，同时生物反应器内的混合液在膜两侧压力差的作用下，水和小于膜孔径的小分子溶质透过膜，微生物和大分子溶质被膜截留，从而完成泥水分离过程。膜:生物反应器作为一种新型高效水处理技术，具有结构紧凑、占地面积小，剩余污泥产泥率低出水水质好，容易自动化控制等优点，被普遍认为是最具发展前景的污水处理和水资源再生利用的技术之一。
浸没式MBR是将膜组件置于反应器中，膜组件下方设有曝气器，曝气一方面为生物反应器内的微生物提供新陈代谢所必需的溶解氧，另一方面对膜表面进行冲刷，减轻膜污染。在一体式膜生物反应器中，曝气能耗占MBR系统运行总能耗的80%左右。曝气装置是废水生物处理工艺中必备的装置，特别是在活性污泥法中，曝气装置更是显得至关重要。当前广泛应用的曝气装置主要分为鼓风曝气、机械曝气和联合曝气。
在膜生物反应器(简称MBR)实际应用中，评价曝气系统的好坏不仅要看曝气对膜污染的控制效果，还要考虑曝气能耗。在MBR曝气过程中，气泡大小主要受曝气孔径的影响，曝气孔径越大，气泡直径越大。气泡大小影响气泡产生的水力剪切力，对膜污染控制产生重要影响;曝气均匀性是影响曝气效果的因素之一，曝气均匀性较差时，曝气器释放的气泡不能均匀地冲刷膜，膜表面存在大量的“曝气盲区”，这些区域的膜表面沉积有大量的污染物，造成膜局部阻力上升较快，加剧膜污染。
发明内容
本发明所要解决的技术问题是，克服上述现有技术中存在的不足，提供一种中空纤维膜组件及其污水处理系统。
本发明壳体中浇注中空纤维疏水膜和外压中空纤维亲水膜或，其中将中空纤维疏水膜位于中间或中心位置。
中空纤维疏水膜为超滤膜或微滤膜;外压中空纤维亲水膜超滤膜或微滤膜。
利用上述中空纤维膜组件的污水处理系统，由鼓风机，曝气管道，中空纤维膜组件，污水池，产水管，负压泵和产水池组成，鼓风机连接曝气管道一端，曝气管道另一端与中空纤维膜组件内中空纤维疏水膜连通，中空纤维膜组件内外压中空纤维亲水膜与产水管连通，产水管通过设置负压泵的管路与产水池联通。
与现有技术相比，本发明的有益效果是：
(1)中空纤维疏水超/微滤膜主要作用为膜孔曝气，空气粒径达到微米级，分布均匀，可有效提供空气利用率，提供水体溶解氧浓度。
(2)中空纤维疏水超/微滤膜产生的气流垂直于中空纤维亲水超/微滤膜表面，可对膜表面产生强有力的吹扫及抖动作用，有效避免膜组件上下两端及膜丝之间发生积泥，提高膜组件的抗污染性。
(3)本发明为浸没式中空纤维膜组件，应用于黑臭水体治理，可在河道水体内形成密集均匀微米级气泡，提供水体溶解氧浓度，显著改善水体环境。
