申请日2016.10.21
公开(公告)日2017.04.26
IPC分类号B01D36/04
摘要
本实用新型公开了一种硝基苯或三硝基甲苯废水过滤装置，包括过滤装置主体，所述主体的内部为过滤腔体，所述主体相对的两条边上设有废水入口和清水出口，所述废水入口和清水出口与所述过滤腔体相通，所述主体的内部设有过滤挡板，所述过滤挡板包括第一过滤挡板、第二过滤挡板和第三过滤挡板，所述过滤腔体的内壁上设有与第一过滤挡板、第二过滤挡板和第三过滤挡板位置相对应的卡槽，所述过滤挡板的两端位于所述卡槽内，所述过滤腔体的底部设有沉淀腔，该实用新型通过可应用于处理各种有机工业废水如含重金属废水、炸药废水、染料废水、石化企业废水、洗涤剂废水等，具有过滤效果好，使用寿命长，不易引起堵塞的优点。

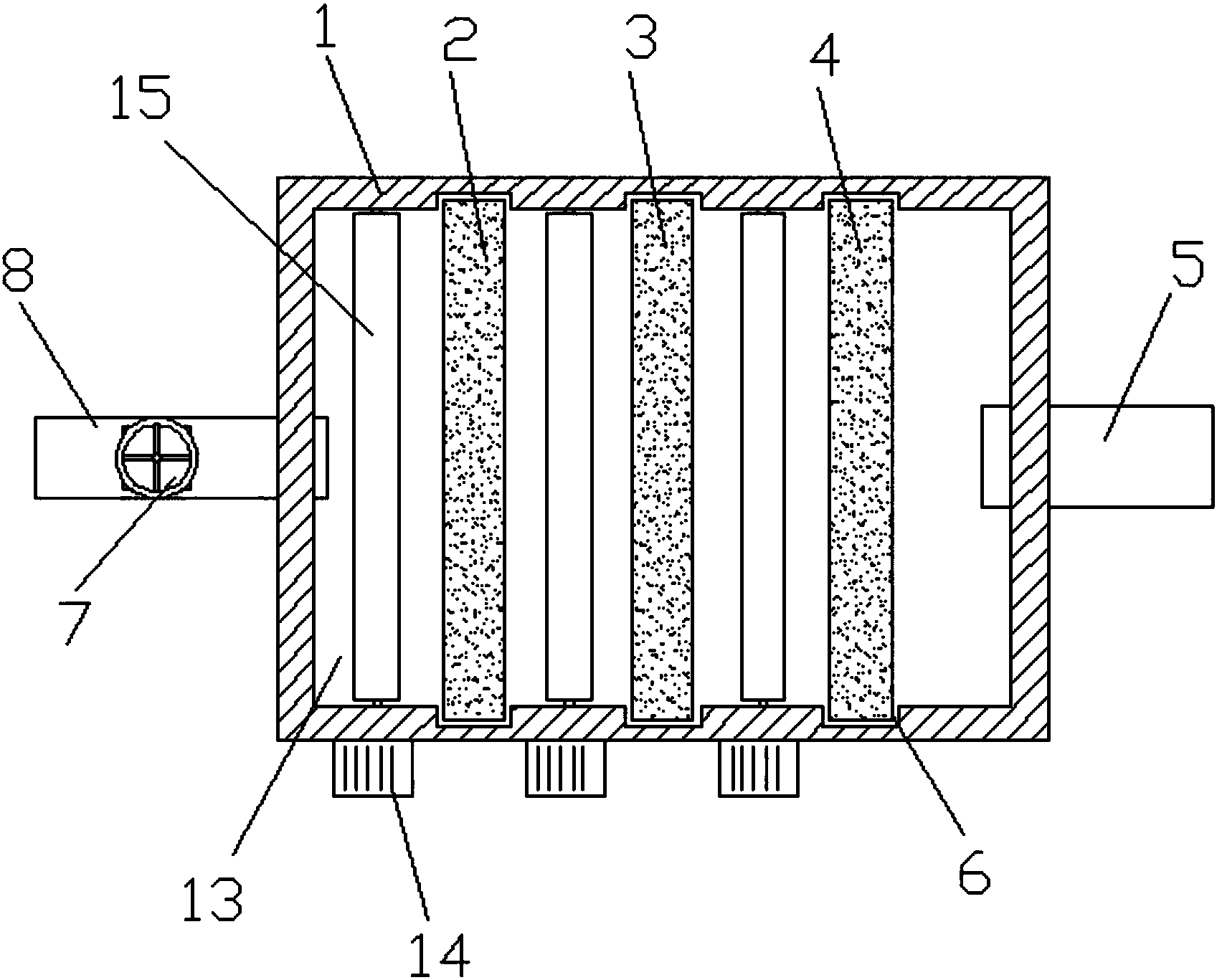

摘要附图
权利要求书
1.一种硝基苯或三硝基甲苯废水过滤装置，包括过滤装置主体(1)，其特征在于：所述主体(1)的内部为过滤腔体(13)，所述主体(1)相对的两条边上设有废水入口(8)和清水出口(5)，所述废水入口(8)和清水出口(5)与所述过滤腔体(13)相通，所述主体(1)的内部设有过滤挡板，所述过滤挡板包括第一过滤挡板(2)、第二过滤挡板(3)和第三过滤挡板(4)，所述第一过滤挡板(2)、第二过滤挡板(3)和第三过滤挡板(4)从左到右依次平行排列，所述过滤腔体(13)的内壁上设有与第一过滤挡板(2)、第二过滤挡板(3)和第三过滤挡板(4)位置相对应的卡槽(6)，所述过滤挡板的两端位于所述卡槽(6)内，所述过滤腔体(13)的底部设有沉淀腔(12)。
2.根据权利要求1所述的一种硝基苯或三硝基甲苯废水过滤装置，其特征在于：所述废水入口(8)上设有止流阀(7)。
3.根据权利要求1所述的一种硝基苯或三硝基甲苯废水过滤装置，其特征在于：所述第一过滤挡板(2)、第二过滤挡板(3)和第三过滤挡板(4)的孔径大小从左到右依次较小。
4.根据权利要求1所述的一种硝基苯或三硝基甲苯废水过滤装置，其特征在于：所述主体(1)为方形结构。
5.根据权利要求1所述的一种硝基苯或三硝基甲苯废水过滤装置，其特征在于：所述过滤挡板与主体(1)活动连接。
6.根据权利要求1所述的一种硝基苯或三硝基甲苯废水过滤装置，其特征在于：所述沉淀腔(12)的底部在位于主体(1)上设有与第一过滤挡板(2)、第二过滤挡板(3)和第三过滤挡板(4)相对应的第一废渣出口(9)、第二废渣出口(10)和第三废渣出口(11)。
7.根据权利要求1所述的一种硝基苯或三硝基甲苯废水过滤装置，其特征在于：所述滤装置主体(1)上设有搅拌装置，所述搅拌装置包括搅拌电机(14)和桨叶(15)，所述桨叶(15)与所述搅拌电机(14)传动连接，所述桨叶(15)位于所述过滤腔体(13)内。
说明书
一种硝基苯或三硝基甲苯废水过滤装置
技术领域
本实用新型涉及硝基苯或三硝基甲苯废水处理技术领域，具体为一种硝基苯或三硝基甲苯废水过滤装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前的小颗粒工业废水处理设备复杂，操作效率低，不适合广泛推广应用。火炸药工业废水中常常含有较高浓度的易挥发且具有生物毒性的硝基苯化合物，其具有较强的致癌致突变性，如果不经处理直接排放，会对人体及环境造成严重的危害。硝基苯是有机化合物，又名密斑油、苦杏仁油，无色或微黄色具苦杏仁味的油状液体。难溶于水，密度比水大;易溶于乙醇、乙醚、苯和油。遇明火、高热会燃烧、爆炸。与硝酸反应剧烈。硝基苯由苯经硝酸和硫酸混合硝化而得。作有机合成中间体及用作生产苯胺的原料。用于生产染料、香料、炸药等有机合成工业。目前在对硝基苯或三硝基甲苯废水过滤时存在一些缺陷，使用简单的方法过滤时过滤效果差，且过滤装置使用寿命短，而且容易造成堵塞，如果使用较复杂的过滤装置存在过滤成本投入较大的缺点。
为解决上述问题，现在提出一种硝基苯或三硝基甲苯废水过滤装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种硝基苯或三硝基甲苯废水过滤装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种硝基苯或三硝基甲苯废水过滤装置，包括过滤装置主体，所述主体的内部为过滤腔体，所述主体相对的两条边上设有废水入口和清水出口，所述废水入口和清水出口与所述过滤腔体相通，所述主体的内部设有过滤挡板，所述过滤挡板包括第一过滤挡板、第二过滤挡板和第三过滤挡板，所述第一过滤挡板、第二过滤挡板和第三过滤挡板从左到右依次平行排列，所述过滤腔体的内壁上设有与第一过滤挡板、第二过滤挡板和第三过滤挡板位置相对应的卡槽，所述过滤挡板的两端位于所述卡槽内，所述过滤腔体的底部设有沉淀腔。
进一步的，所述废水入口上设有止流阀。
进一步的，所述第一过滤挡板、第二过滤挡板和第三过滤挡板的孔径大小从左到右依次较小。
进一步的，所述主体为方形结构。
进一步的，所述过滤挡板与主体活动连接。
进一步的，所述沉淀腔的底部在位于主体上设有与第一过滤挡板、第二过滤挡板和第三过滤挡板相对应的第一废渣出口、第二废渣出口和第三废渣出口。
进一步的，所述滤装置主体上设有搅拌装置，所述搅拌装置包括搅拌电机和桨叶，所述桨叶与所述搅拌电机传动连接，所述桨叶位于所述过滤腔体内。
本实用新型的有益效果是：该实用新型通过可应用于处理各种有机工业废水如含重金属废水、炸药废水、染料废水、石化企业废水、洗涤剂废水等，具有过滤效果好，不易引起堵塞，通过更换过滤挡板提高了装置的使用寿命，同时在过滤装置的底部设有沉淀腔，在对一些较大颗粒的进行过滤时，可以使较大的杂质颗粒得到沉淀，并通过废渣出口对一些可回收的杂质进行回收，实现了节约资源的目的，由于滤挡板的孔径大小从左到右依次较小，使得过滤装置的过滤层次分明，提高了过滤效果。
