申请日2016.10.19
公开(公告)日2017.06.16
IPC分类号C02F3/02; C02F9/14
摘要
本实用新型公开一种整合好氧池与二沉池的一体化污水处理装置，包括有圆形的二沉池和环绕设置于二沉池外围的好氧池;该好氧池呈环状结构，该好氧池内设置有曝气装置、内回流水泵;该好氧池具有污水进水口;该二沉池包括有环形进水渠、环形出水渠及二沉池主槽;前述好氧池与环形进水渠之间连通有二沉池进水堰;该环形进水渠底部连接有若干连通二沉池主槽的连通孔;该二沉池主槽内底部中心连接有回流污泥管，该二沉池主槽的顶部与环形出水渠之间形成有溢流坝，该环形出水渠连接有澄清水出水口。藉此，有效节省了污水处理能耗、污水处理占地面积，降低了工程造价及运行成本，尤其是，其出水效果好，运行稳定可靠。

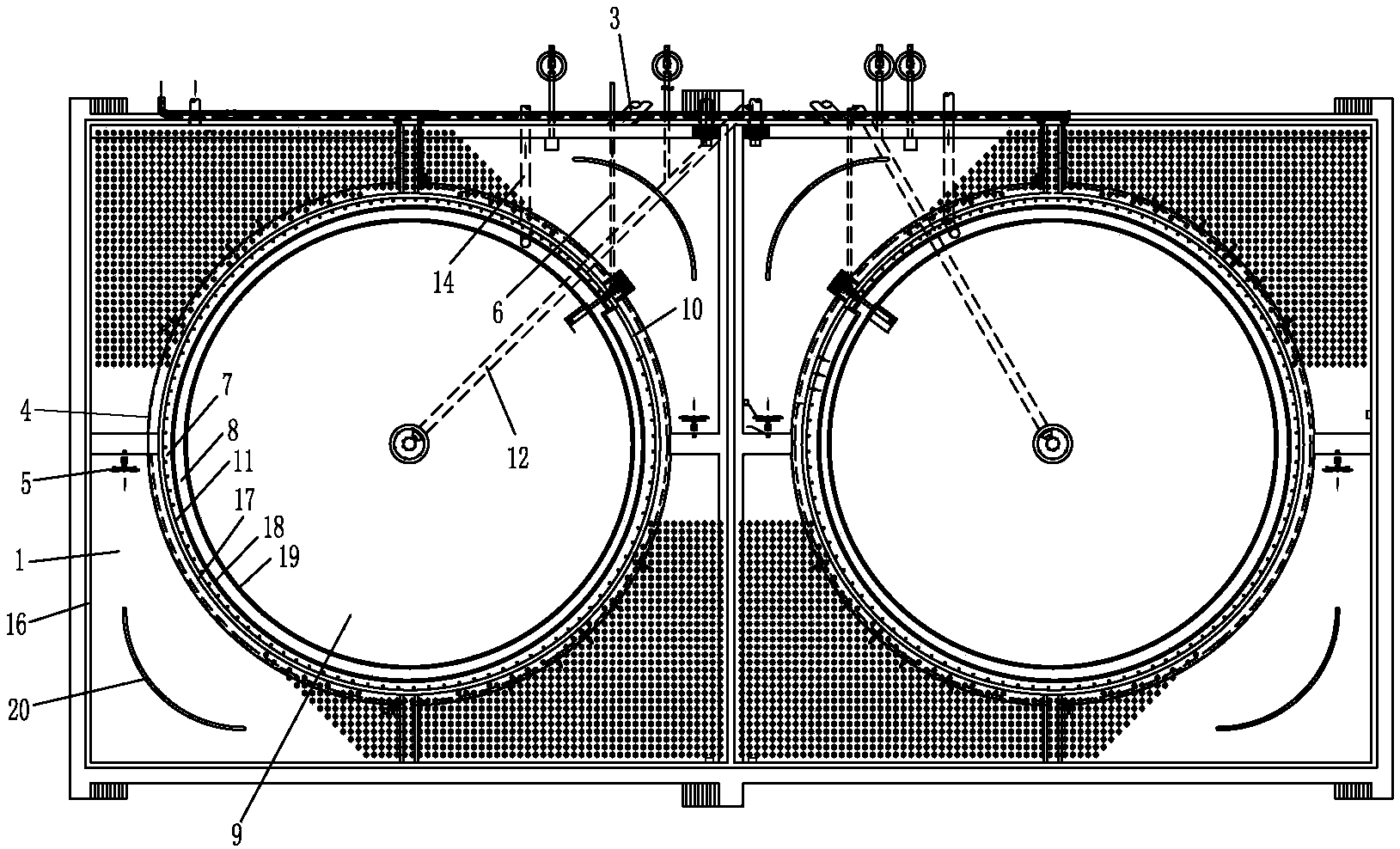

摘要附图
权利要求书
1.一种整合好氧池与二沉池的一体化污水处理装置，其特征在于：包括有圆形的二沉池和环绕设置于二沉池外围的好氧池;
其中，该好氧池呈环状结构，该好氧池内设置有曝气装置，所述曝气装置连接有沿好氧池环绕方向布置的循环曝气管;该好氧池内设置有引导好氧池内水流环绕式循环的内回流水泵;该好氧池具有污水进水口;
该二沉池包括有沿径向自外而内依次布置的环形进水渠、环形出水渠及二沉池主槽;前述好氧池与环形进水渠之间连通有二沉池进水堰;该环形进水渠底部连接有若干连通二沉池主槽的连通孔，所述连通孔沿环形进水渠环绕方向间距布置;该二沉池主槽内底部中心连接有回流污泥管，该二沉池主槽的顶部与环形出水渠之间形成有低于环形进水渠顶部的溢流坝，该二沉池主槽、溢流坝顶端上方及环形出水渠之间依次连通;该环形出水渠连接有澄清水出水口。
2.根据权利要求1所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述好氧池由环形外围墙和第一环形内围墙所围构而成，所述环形进水渠由前述第一环形内围墙及位于第一环形内围墙内的第二环形内围墙所围构而成，第一环形内围墙为好氧池和环形进水渠的共用墙体;所述环形出水渠由前述第二环形内围墙和位于第二环形内围墙内的第三环形内围墙所围构而成，第二环形内围墙为环形进水渠和环形出水渠的共用墙体;所述二沉池主槽由前述第三环形内围墙所围构而成而，第三环形内围墙为环形出水渠和二沉池主槽的共用墙体;前述第一环形内围墙、第一二环形内围墙、第三环形内围墙均为圆形结构。
3.根据权利要求2所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述好氧池由环形外围墙为方形结构，对应述好氧池内的四角位置设置有弧形导流墙。
4.根据权利要求3所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述弧形导流墙分别设置于好氧池内的一对侧角位置。
5.根据权利要求1所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述好氧池连接有污水回流管。
6.根据权利要求2所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述连通孔下方设置有折流挡板，所述折流挡板包括有横向挡板和纵向挡板，所述横向挡板位于连通孔下方，所述纵向挡板位于横向挡板与二沉池主槽中心位置之间，所述连通孔底端与横向挡板之间形成有上下相隔的第一间距，所述横向挡板与纵向挡板之间形成有水平相隔的第二间距，所述纵向挡板的下端向下延伸凸出于横向挡板下侧。
7.根据权利要求6所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述二沉池主槽延伸至环形进水渠、环形出水渠的底部，所述二沉池主槽的底部低于环形进水渠、环形出水渠的底部。
8.根据权利要求1所述的整合好氧池与二沉池的一体化污水处理装置，其特征在于：所述溢流坝所在位置还设置有挡渣器。
说明书
整合好氧池与二沉池的一体化污水处理装置
技术领域
本实用新型涉及生活污水处理技术，尤其是指一种整合好氧池与二沉池的一体化污水处理装置。
背景技术
目前，有些城市居民点的生活污水直接排入河内，对所在城市及下游城市的水质水系造成了污染，也有些是通过生物法、活性污泥法或人工湿地技术等对居民生活污水进行了处理，通常生活污水中有机物含量较高。现有技术中，污水处理工艺流程中用到的好氧池、二沉池等单元都是单独设置的，其占地面积较大，连接管道较长，污水处理能耗较高，导致工程工程造价及运行成本难以降低，不利于污水处理的推广。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种整合好氧池与二沉池的一体化污水处理装置，其有效节省了污水处理能耗、污水处理占地面积，降低了工程造价及运行成本，尤其是，其出水效果好，运行稳定可靠。
为实现上述目的，本实用新型采用如下之技术方案：
一种整合好氧池与二沉池的一体化污水处理装置，包括有圆形的二沉池和环绕设置于二沉池外围的好氧池;
其中，该好氧池呈环状结构，该好氧池内设置有曝气装置，所述曝气装置连接有沿好氧池环绕方向布置的循环曝气管;该好氧池内设置有引导好氧池内水流环绕式循环的内回流水泵;该好氧池具有污水进水口;
该二沉池包括有沿径向自外而内依次布置的环形进水渠、环形出水渠及二沉池主槽;前述好氧池与环形进水渠之间连通有二沉池进水堰;该环形进水渠底部连接有若干连通二沉池主槽的连通孔，所述连通孔沿环形进水渠环绕方向间距布置;该二沉池主槽内底部中心连接有回流污泥管，该二沉池主槽的顶部与环形出水渠之间形成有低于环形进水渠顶部的溢流坝，该二沉池主槽、溢流坝顶端上方及环形出水渠之间依次连通;该环形出水渠连接有澄清水出水口。
作为一种优选方案，所述好氧池由环形外围墙和第一环形内围墙所围构而成，所述环形进水渠由前述第一环形内围墙及位于第一环形内围墙内的第二环形内围墙所围构而成，第一环形内围墙为好氧池和环形进水渠的共用墙体;所述环形出水渠由前述第二环形内围墙和位于第二环形内围墙内的第三环形内围墙所围构而成，第二环形内围墙为环形进水渠和环形出水渠的共用墙体;所述二沉池主槽由前述第三环形内围墙所围构而成而，第三环形内围墙为环形出水渠和二沉池主槽的共用墙体;前述第一环形内围墙、第一二环形内围墙、第三环形内围墙均为圆形结构。
作为一种优选方案，所述好氧池由环形外围墙为方形结构，对应述好氧池内的四角位置设置有弧形导流墙。
作为一种优选方案，所述弧形导流墙分别设置于好氧池内的一对侧角位置。
作为一种优选方案，所述好氧池连接有污水回流管。
作为一种优选方案，所述连通孔下方设置有折流挡板，所述折流挡板包括有横向挡板和纵向挡板，所述横向挡板位于连通孔下方，所述纵向挡板位于横向挡板与二沉池主槽中心位置之间，所述连通孔底端与横向挡板之间形成有上下相隔的第一间距，所述横向挡板与纵向挡板之间形成有水平相隔的第二间距，所述纵向挡板的下端向下延伸凸出于横向挡板下侧。
作为一种优选方案，所述二沉池主槽延伸至环形进水渠、环形出水渠的底部，所述二沉池主槽的底部低于环形进水渠、环形出水渠的底部。
作为一种优选方案，所述溢流坝所在位置还设置有挡渣器。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是通过将好氧池与二沉池优化组合成一体式结构，有效节省了污水处理能耗、污水处理占地面积，降低了工程造价及运行成本，尤其是，其出水效果好，运行稳定可靠。
