申请日2016.10.19
公开(公告)日2017.05.17
IPC分类号B02C21/00; B02C23/14; B03D1/00; B03B1/00
摘要
本实用新型公开了一种电镀污泥的铜炉渣浮选处理装置，包括二级粉碎机、卷扬机和二级球磨机，所述二级粉碎机下部设有碎料箱，所述碎料箱上部设有细挤压板，所述细挤压板左侧设有挤压凸轮，所述挤压凸轮左侧设有二级传动轮，所述二级传动轮左侧设有破碎电机，所述细挤压板上部设有粗挤压板;一种电镀污泥的铜炉渣浮选处理装置，通过二级粉碎机、二级球磨机对铜炉渣进行粉碎，使其在进入加有浮选剂的溶液中时，更容易从其中回收金属铜，通过粗选、精选和扫选、降低用作其他用途的炉渣中的铜的含量，同时回收炉渣中的铜，提高铜资源的使用率，降低铜炉渣对环境和人体健康的危害。

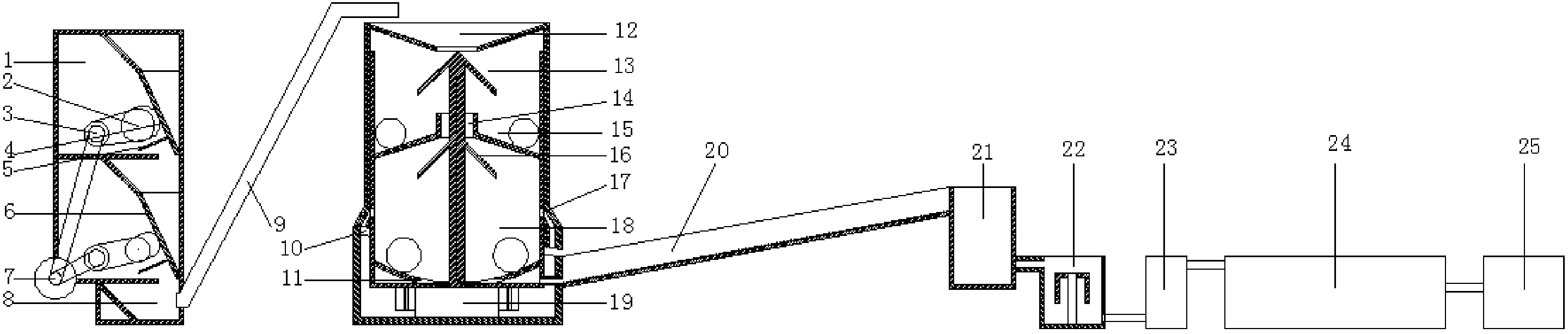

摘要附图
权利要求书
1.一种电镀污泥的铜炉渣浮选处理装置，包括二级粉碎机(1)、卷扬机(9)和二级球磨机(13)，其特征在于：所述二级粉碎机(1)下部设有碎料箱(8)，所述碎料箱(8)上部设有细挤压板(6)，所述细挤压板(6)左侧设有挤压凸轮(2)，所述挤压凸轮(2)左侧设有二级传动轮(3)，所述二级传动轮(3)左侧设有破碎电机(7)，所述细挤压板(6)上部设有粗挤压板(4)，所述二级球磨机(13)上部设有进料口(12)，所述进料口(12)下部设有粗磨槽(15)，所述粗磨槽(15)中部设有溢流通道(14)，所述溢流通道(14)下方设有分流板(16)，所述分流板(16)下方设有精磨槽(18)，所述精磨槽(18)的外侧壁设有溢流孔(17)，所述精磨槽(18)底部设有回流孔(11)，所述溢流孔(17)的外侧的下方设有溢流管道(10)，所述二级球磨机(13)下部设有外转子电机(19)，所述二级球磨机(13)右侧设有螺旋分级机(20)，所述螺旋分级机(20)右侧设有溢流槽(21)，所述溢流槽(21)右端管道连接搅拌机(22)的左端，所述搅拌机(22)右端管道连接浓度机(23)的左端，所述浓度机(23)右端管道连接浮选槽(24)的左端，所述浮选槽(24)右端管道连接过滤机(25)的左端，所述二级粉碎机(1)与二级球磨机(13)之间设有卷扬机(9)。
2.根据权利要求1所述的一种电镀污泥的铜炉渣浮选处理装置，其特征在于：所述粗挤压板(4)与细挤压板(6)左侧下方均设有张开弹簧(5)。
3.根据权利要求1所述的一种电镀污泥的铜炉渣浮选处理装置，其特征在于：所述粗磨槽(15)与精磨槽(18)内部均设有磨球。
4.根据权利要求1所述的一种电镀污泥的铜炉渣浮选处理装置，其特征在于：所述破碎电机(7)与二级传动轮(3)、二级传动轮(3)与挤压凸轮(2)之间均为皮带传动连接。
说明书
一种电镀污泥的铜炉渣浮选处理装置
技术领域
本实用新型涉及电镀污泥铜炉渣处理技术领域，具体为一种电镀污泥的铜炉渣浮选处理装置。
背景技术
电镀技术是一种给镀件表面电镀一层金属层的技术，然而电镀过程中会产生很多其他问题，电镀污泥就是其中一种废物，对于电镀污泥的处理多数都是直接过滤、脱水、压缩，然后用作建筑材料等，对于污泥中的残余金属没有进行回收利用，导致资源浪费，而且电镀用金属大多为有色金属和重金属，残留的金属在用作其他用途时会造成二次污染，甚至侵害使用者的身体健康，为此我们提出一种电镀污泥的铜炉渣浮选处理装置。
实用新型内容
本实用新型的目的在于提供一种电镀污泥的铜炉渣浮选处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电镀污泥的铜炉渣浮选处理装置，包括二级粉碎机、卷扬机和二级球磨机，所述二级粉碎机下部设有碎料箱，所述碎料箱上部设有细挤压板，所述细挤压板左侧设有挤压凸轮，所述挤压凸轮左侧设有二级传动轮，所述二级传动轮左侧设有破碎电机，所述细挤压板上部设有粗挤压板，所述二级球磨机上部设有进料口，所述进料口下部设有粗磨槽，所述粗磨槽中部设有溢流通道，所述溢流通道下方设有分流板，所述分流板下方设有精磨槽，所述精磨槽的外侧壁设有溢流孔，所述精磨槽底部设有回流孔，所述溢流孔的外侧的下方设有溢流管道，所述二级球磨机下部设有外转子电机，所述二级球磨机右侧设有螺旋分级机，所述螺旋分级机右侧设有溢流槽，所述溢流槽右端管道连接搅拌机的左端，所述搅拌机右端管道连接浓度机的左端，所述浓度机右端管道连接浮选槽的左端，所述浮选槽右端管道连接过滤机的左端，所述二级粉碎机与二级球磨机之间设有卷扬机。
优选的，所述粗挤压板与细挤压板左侧下方均设有张开弹簧。
优选的，所述粗磨槽与精磨槽内部均设有磨球。
优选的，所述破碎电机与二级传动轮、二级传动轮与挤压凸轮之间均为皮带传动连接。
与现有技术相比，本实用新型的有益效果是：一种电镀污泥的铜炉渣浮选处理装置，通过二级粉碎机、二级球磨机对铜炉渣进行粉碎，使其在进入加有浮选剂的溶液中时，更容易从其中回收金属铜，通过粗选、精选和扫选，降低用作其他用途的炉渣中的铜的含量，同时回收炉渣中的铜，提高铜资源的使用率，降低铜炉渣对环境和人体健康的危害。
