申请日2016.10.19
公开(公告)日2017.05.17
IPC分类号C02F3/12
摘要
本实用新型为一种用于船用生活污水处理装置的曝气装置，包括气源接口、进气主管、曝气软管，其特征在于：所述曝气装置还包括进气分管、前支架、中心管、后支架;所述进气主管的底端连接所述进气分管，所述进气主管的顶端连接所述气源接口，所述气源接口与所述船用生活污水处理装置的空气管路连接;所述中心管的后端连接所述进气分管，所述中心管的前端设有所述前支架;所述曝气软管内中心位置处设有所述中心管，所述曝气软管的后端设有所述后支架，所述曝气软管通过所述前支架、后支架与所述中心管连接固定;所述船用生活污水处理装置的底部设有管路支架，所述管路支架分别连接所述前支架前端与中心管后端。

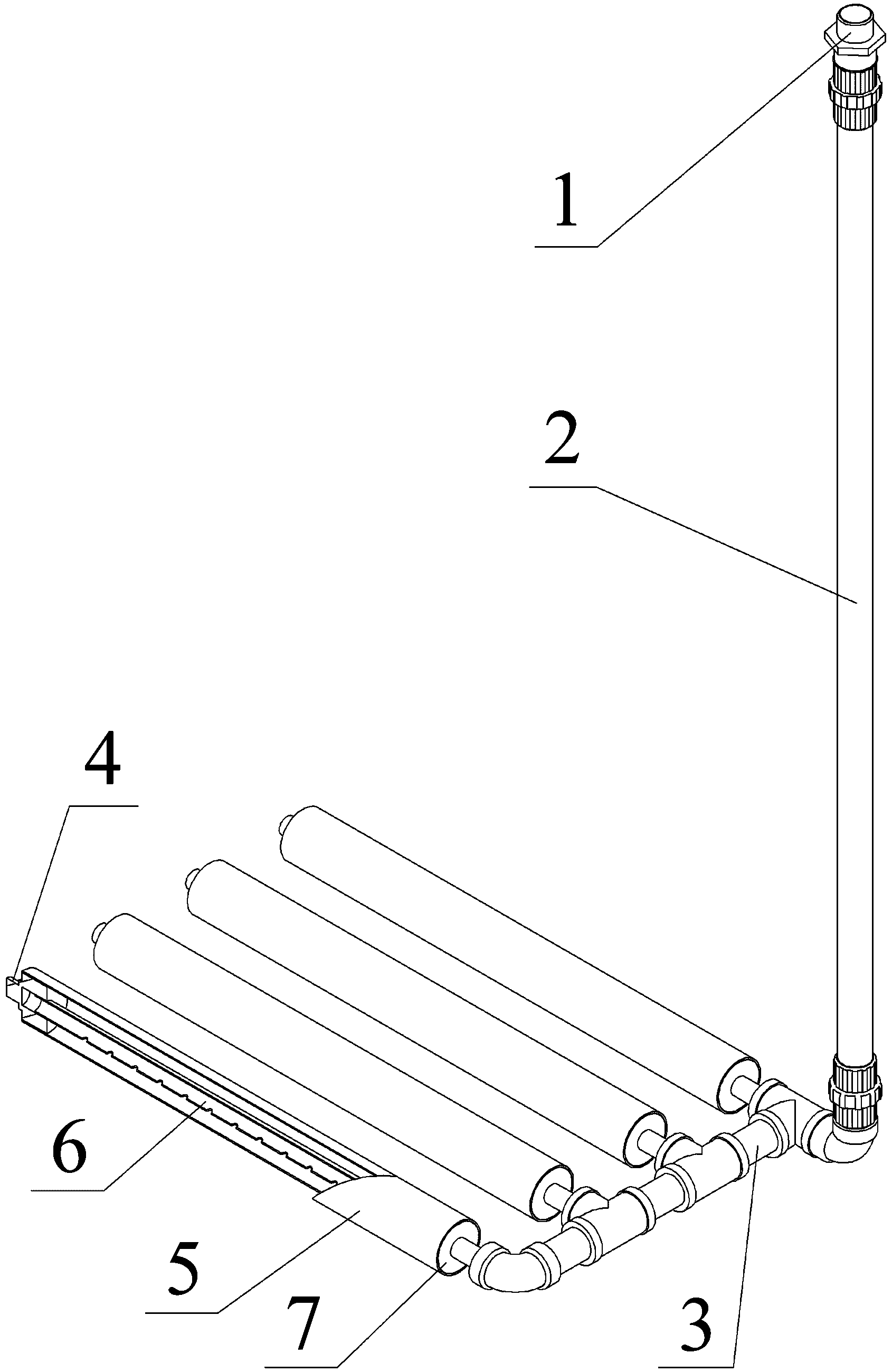

摘要附图
权利要求书
1.一种用于船用生活污水处理装置的曝气装置，包括气源接口、进气主管、曝气软管，其特征在于：所述曝气装置还包括进气分管、前支架、中心管、后支架;所述进气主管的底端连接所述进气分管，所述进气主管的顶端连接所述气源接口，所述气源接口与所述船用生活污水处理装置的空气管路连接;所述中心管的后端连接所述进气分管，所述中心管的前端设有所述前支架;所述曝气软管内中心位置处设有所述中心管，所述曝气软管的后端设有所述后支架，所述曝气软管通过所述前支架、后支架与所述中心管连接固定;所述船用生活污水处理装置的底部设有管路支架，所述曝气装置底部通过所述管路支架与所述船用生活污水处理装置连接固定，所述管路支架分别连接所述前支架前端与中心管后端。
2.根据权利要求 1 所述的一种用于船用生活污水处理装置的曝气装置，其特征在于：所述中心管的一侧设有若干个均匀分布的孔。
3.根据权利要求 1 所述的一种用于船用生活污水处理装置的曝气装置，其特征在于：所述曝气软管的表面设有若干个均匀分布的气孔。
4.根据权利要求 1 所述的一种用于船用生活污水处理装置的曝气装置，其特征在于：所述前支架、曝气软管、中心管、后支架组成了一组曝气管组，所述进气分管上设有若干组所述曝气管组。
说明书
一种用于船用生活污水处理装置的曝气装置
技术领域
本实用新型涉及一种曝气装置，特别是公开一种用于船用生活污水处理装置的曝气装置。
背景技术
采用活性污泥法的船用生活污水处理装置在工作时需要大量的空气，船用生活污水处理装置需要通过曝气装置为其内生化菌的生长和有机物的分解提供充足的氧气;因为生活污水是直接接触曝气装置的，在停止曝气时，污物沉淀后会吸附在曝气装置上，易造成曝气孔堵塞。
发明内容
本实用新型的目的在于解决现有技术的缺陷，提供一种停止曝气时不会产生堵塞、降低动力消耗、减少污水处理成本的曝气装置，公开一种用于船用生活污水处理装置的曝气装置。
本实用新型是这样实现的：一种用于船用生活污水处理装置的曝气装置，包括气源接口、进气主管、曝气软管，其特征在于：所述曝气装置还包括进气分管、前支架、中心管、后支架;所述进气主管的底端连接所述进气分管，所述进气主管的顶端连接所述气源接口，所述气源接口与所述船用生活污水处理装置的空气管路连接;所述中心管的后端连接所述进气分管，所述中心管的前端设有所述前支架;所述曝气软管内中心位置处设有所述中心管，所述曝气软管的后端设有所述后支架，所述曝气软管通过所述前支架、后支架与所述中心管连接固定;所述船用生活污水处理装置的底部设有管路支架，所述曝气装置底部通过所述管路支架与所述船用生活污水处理装置连接固定，所述管路支架分别连接所述前支架前端与中心管后端。
所述中心管的一侧设有若干个均匀分布的孔。所述曝气软管的表面设有若干个均匀分布的微小气孔。所述前支架、曝气软管、中心管、后支架组成了一组曝气管组，所述进气分管上设有若干组所述曝气管组。
本实用新型的有益效果是：本实用新型提高了曝气过程中氧转移的动力效率，降低了动力消耗，减少了污水处理的成本;本实用新型通过管路支架与船用生活污水处理装置连接固定，防止本实用新型在船用生活污水处理装置内晃动;本实用新型曝气软管的表面设有若干个分布均匀且密集的微小气孔用以曝气，使得本实用新型能在水中产生微气泡，这些微气泡上升速度慢，布气均与，氧气利用率高;本实用新型的中心管设置在曝气软管内中心位置处，使得曝气软管与中心管之间空间距离均匀，保证整根曝气软管表面都有微气泡产生;本实用新型的曝气管组管道短且直，气压损失小，可有效避免污泥倒灌，停止曝气时不会产生堵塞，曝气管组的尺寸和数量还可以根据船用生活污水处理装置的大小做相应调整，以满足安装和使用需求。
