申请日2016.11.22
公开(公告)日2017.06.09
IPC分类号G01N27/00
摘要
一种污水pH值连续自动测定装置，用于污水处理系统中pH值的连续自动测定，属于污水处理技术领域。这种污水pH值连续自动测定装置包括指示表、记录仪、小型计算机、合式pH电极、温度自动补偿电极和阻抗转换及放大器，复合式pH电极和温度自动补偿电极采用带有超声波清洗装置的电极夹连接在一起后置于污水中，在复合式pH电极测得的污水pH值信号经阻抗转换及放大器处理后显示在指示表上，并传输到小型计算机由记录仪记录。在电极长期浸泡于污水中表面粘附污物时，超声波清洗装置会定时自动清洗电极。该装置结构简单、使用方便，提高监测效率，能达到理想的监测效果。
权利要求书

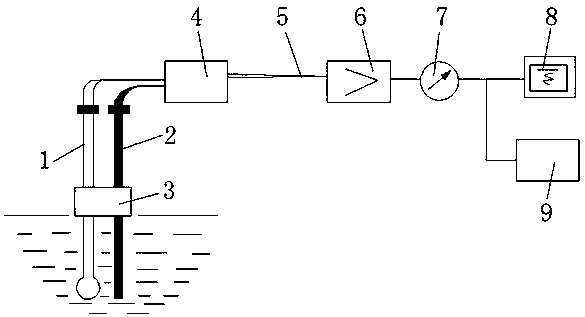

1.一种污水pH值连续自动测定装置，它包括指示表(7)、记录仪(8)和小型计算机(9)，其特征是：它还包括复合式pH电极(1)、温度自动补偿电极(2)和阻抗转换及放大器(6)，所述复合式pH电极(1)和温度自动补偿电极(2)采用带有超声波清洗装置的电极夹(3)连接在一起后置于污水中，电线连接箱(4)的一端电连接复合式pH电极(1)和温度自动补偿电极(2)的引线，另一端用电缆(5)电连接阻抗转换及放大器(6)，阻抗转换及放大器(6)经指示表(7)与记录仪(8)和小型计算机(9)电连接;在复合式pH电极(1)测得的污水pH值信号经阻抗转换及放大器(6)处理后显示在指示表(7)上，并传输到小型计算机(9)由记录仪(8)记录。
说明书
一种污水pH值连续自动测定装置
技术领域
本实用新型涉及一种污水pH值连续自动测定装置，用于污水处理系统中pH值的连续自动测定，属于污水处理技术领域。
背景技术
pH是最常用的水质指标之一。天然水的pH值多在6～9范围内;饮用水pH值要求在6.5～8.5之间;工业用水的pH值必须保持在7.0～8.5之间，以防止金属设备和管道被腐蚀。此外，pH值在废水生化处理、评价有毒物质的毒性等方面也具有指导意义。人工测定pH值比较麻烦，需要工作人员在现场根据实际情况进行测定，效率低，而且难以做到实时连续测定。
发明内容
为解决现有监测技术中存在的问题，本实用新型提供一种污水pH值连续自动测定装置，该装置应结构简单、使用方便，提高监测效率，能达到理想的监测效果。
本实用新型采用的技术方案是：一种污水pH值连续自动测定装置，它包括指示表、记录仪和小型计算机，它还包括复合式pH电极、温度自动补偿电极和阻抗转换及放大器，所述复合式pH电极和温度自动补偿电极采用带有超声波清洗装置的电极夹连接在一起后置于污水中，电线连接箱的一端电连接复合式pH电极和温度自动补偿电极的引线，另一端用电缆电连接阻抗转换及放大器，阻抗转换及放大器经指示表与记录仪和小型计算机电连接;在复合式pH电极测得的污水pH值信号经阻抗转换及放大器处理后显示在指示表上，并传输到小型计算机由记录仪记录。
本实用新型的有益效果是：这种污水pH值连续自动测定装置包括指示表、记录仪、小型计算机、合式pH电极、温度自动补偿电极和阻抗转换及放大器，复合式pH电极和温度自动补偿电极采用带有超声波清洗装置的电极夹连接在一起后置于污水中，在复合式pH电极测得的污水pH值信号经阻抗转换及放大器处理后显示在指示表上，并传输到小型计算机由记录仪记录。在电极长期浸泡于污水中表面粘附污物时，超声波清洗装置会定时自动清洗电极。该装置结构简单、使用方便，提高监测效率，能达到理想的监测效果。
