申请日2016.10.19
公开(公告)日2017.06.16
IPC分类号C02F9/14
摘要
本实用新型公开一种高效型生活污水处理系统，包括有预处理单元、A2O生物反应单元、二沉池、滤池、UV消毒池及污泥脱水单元;其中，A2O生物反应单元包括有依次连通的厌氧池、缺氧池及好氧池;针对好氧池配置有充氧气源，好氧池内设置有曝气装置及搅拌装置;好氧池、二沉池、滤池、UV消毒池依次连接;缺氧池经第一回流污泥管连接至厌氧池，好氧池经第二回流污泥管连接至缺氧池，二沉池经污泥输出管连接至污泥脱水单元，污泥脱水单元经第三回流污泥管连接至厌氧池。藉此，其结合利用A2O生物反应单元、二沉池、滤池、UV消毒池作为深度处理环节，确保出水达标，尤其是，其具有处理效率高、处理效果好、运行稳定可靠、运行成本较低等优点。

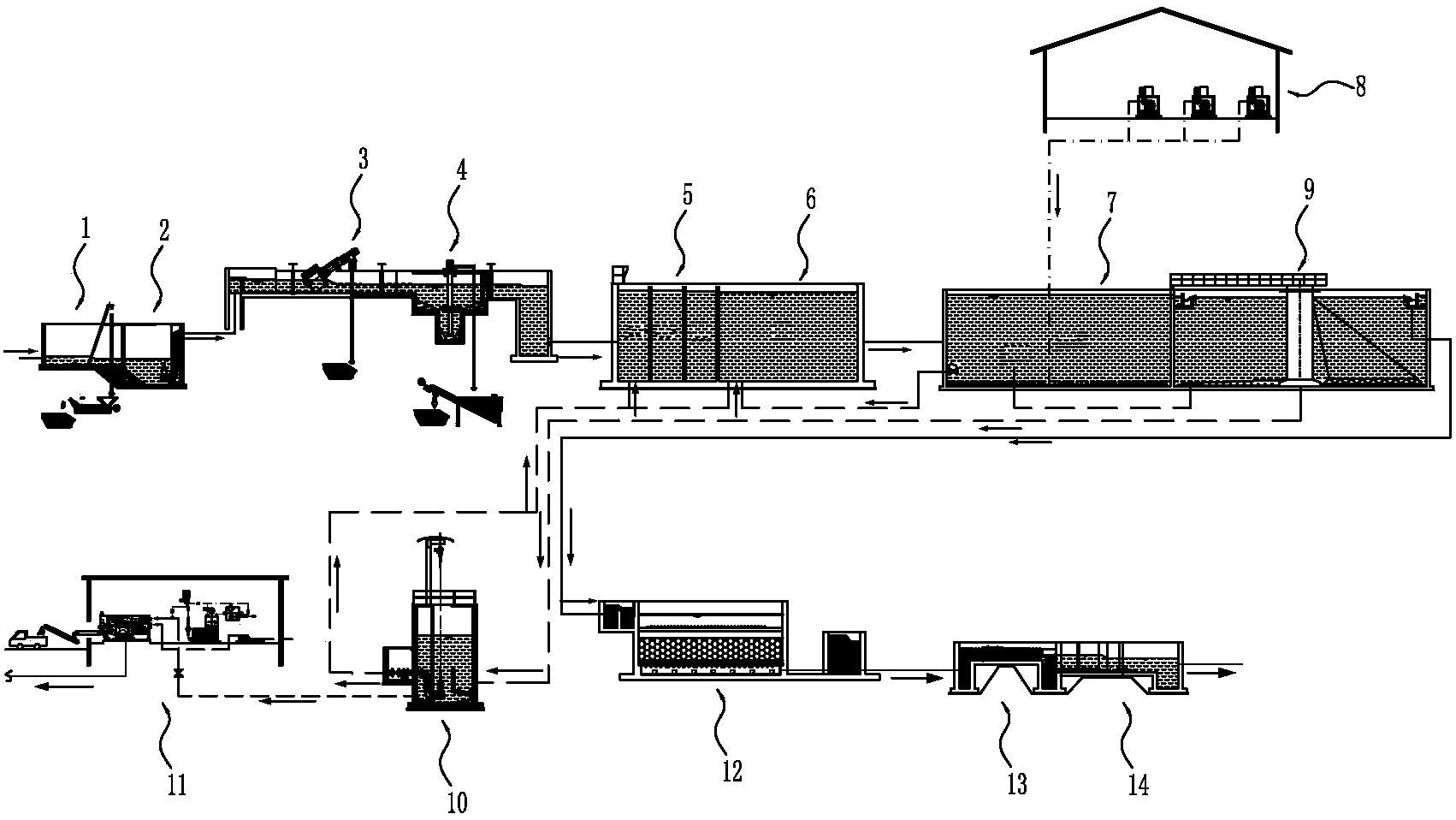

摘要附图
权利要求书
1.一种高效型生活污水处理系统，其特征在于：包括有预处理单元、A2O生物反应单元、二沉池、滤池、UV消毒池及污泥脱水单元;
其中，A2O生物反应单元包括有依次连通的厌氧池、缺氧池及好氧池;针对好氧池配置有充氧气源，好氧池内设置有曝气装置及搅拌装置;好氧池、二沉池、滤池、UV消毒池依次连接;缺氧池经第一回流污泥管连接至厌氧池，好氧池经第二回流污泥管连接至缺氧池，二沉池经污泥输出管连接至污泥脱水单元，污泥脱水单元经第三回流污泥管连接至厌氧池。
2.根据权利要求1所述的高效型生活污水处理系统，其特征在于：所述预处理单元包括有依次连接的粗格栅、细格栅及沉砂池。
3.根据权利要求1所述的高效型生活污水处理系统，其特征在于：所述二沉池为周进周出二沉池。
4.根据权利要求1所述的高效型生活污水处理系统，其特征在于：所述滤池为D型滤池。
5.根据权利要求1所述的高效型生活污水处理系统，其特征在于：所述UV消毒池连接有用于计量出水的出水计量槽。
6.根据权利要求1所述的高效型生活污水处理系统，其特征在于：所述污泥脱水单元包括有污泥泵站及污泥脱水机房，前述二沉池经污泥输出管连接至污泥泵站，前述第三回流污泥管连接于污泥泵站与厌氧池之间，污泥泵站经剩余污泥管连接至污泥脱水机房;所述污泥脱水机房具有脱水污泥输出端和压滤液输出端，压滤液输出端连接回流至前述预处理单元。
7.根据权利要求6所述的高效型生活污水处理系统，其特征在于：所述污泥脱水机房具有压滤机，所述污泥脱水机房配置有贮泥池、絮凝剂投加设备及用于冲洗压滤机的清水池，前述污泥泵站经剩余污泥管连接至贮泥池，贮泥池经污泥进料螺杆泵衔接于压滤机，清水池与压滤机之间衔接有冲洗泵。
说明书
高效型生活污水处理系统
技术领域
本实用新型涉及生活污水处理技术，尤其是指一种高效型生活污水处理系统。
背景技术
目前，有些城市居民点的生活污水直接排入河内，对所在城市及下游城市的水质水系造成了污染，也有些是通过生物法、活性污泥法或人工湿地技术等对居民生活污水进行了处理，通常生活污水中有机物含量较高，现有的生活污水处理技术存在诸多不足，例如：去除有机物效率低、污水处理需要消耗大量电能、容易对地下水造成二次污染等;因此，本专利申请人精心研究了一种新型的生活污水处理系统，其在处理效率、处理效果及运行成本等方面都有明显优势，广泛适用于各个城市的生活污水处理厂采用，有利于实现城市可持续发展的战略目标。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种高效型生活污水处理系统，其结合利用A2O生物反应单元、二沉池、滤池、UV消毒池作为深度处理环节，确保出水达标，尤其是，其具有处理效率高、处理效果好、运行稳定可靠、运行成本较低等优点。
为实现上述目的，本实用新型采用如下之技术方案：
一种高效型生活污水处理系统，包括有预处理单元、A2O生物反应单元、二沉池、滤池、UV消毒池及污泥脱水单元;
其中，A2O生物反应单元包括有依次连通的厌氧池、缺氧池及好氧池;针对好氧池配置有充氧气源，好氧池内设置有曝气装置及搅拌装置;好氧池、二沉池、滤池、UV消毒池依次连接;缺氧池经第一回流污泥管连接至厌氧池，好氧池经第二回流污泥管连接至缺氧池，二沉池经污泥输出管连接至污泥脱水单元，污泥脱水单元经第三回流污泥管连接至厌氧池。
作为一种优选方案，所述预处理单元包括有依次连接的粗格栅、细格栅及沉砂池。
作为一种优选方案，所述二沉池为周进周出二沉池。
作为一种优选方案，所述滤池为D型滤池。
作为一种优选方案，所述UV消毒池连接有用于计量出水的出水计量槽。
作为一种优选方案，所述污泥脱水单元包括有污泥泵站及污泥脱水机房，前述二沉池经污泥输出管连接至污泥泵站，前述第三回流污泥管连接于污泥泵站与厌氧池之间，污泥泵站经剩余污泥管连接至污泥脱水机房;所述污泥脱水机房具有脱水污泥输出端和压滤液输出端，压滤液输出端连接回流至前述预处理单元。
作为一种优选方案，所述污泥脱水机房具有压滤机，所述污泥脱水机房配置有贮泥池、絮凝剂投加设备及用于冲洗压滤机的清水池，前述污泥泵站经剩余污泥管连接至贮泥池，贮泥池经污泥进料螺杆泵衔接于压滤机，清水池与压滤机之间衔接有冲洗泵。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是结合利用A2O生物反应单元、二沉池、滤池、UV消毒池作为深度处理环节，确保出水达标，有效解决城市生活污水排入河内对水质造成污染的问题，对下游城市的水质水系也起到了保护作用，尤其是，本实用新型专利之生活污水处理系统具有处理效率高、处理效果好、运行稳定可靠、运行成本较低等优点，广泛适用于各个城市的生活污水处理厂采用，实现城市可持续发展的战略目标
