申请日2016.10.19
公开(公告)日2017.06.06
IPC分类号C02F1/40
摘要

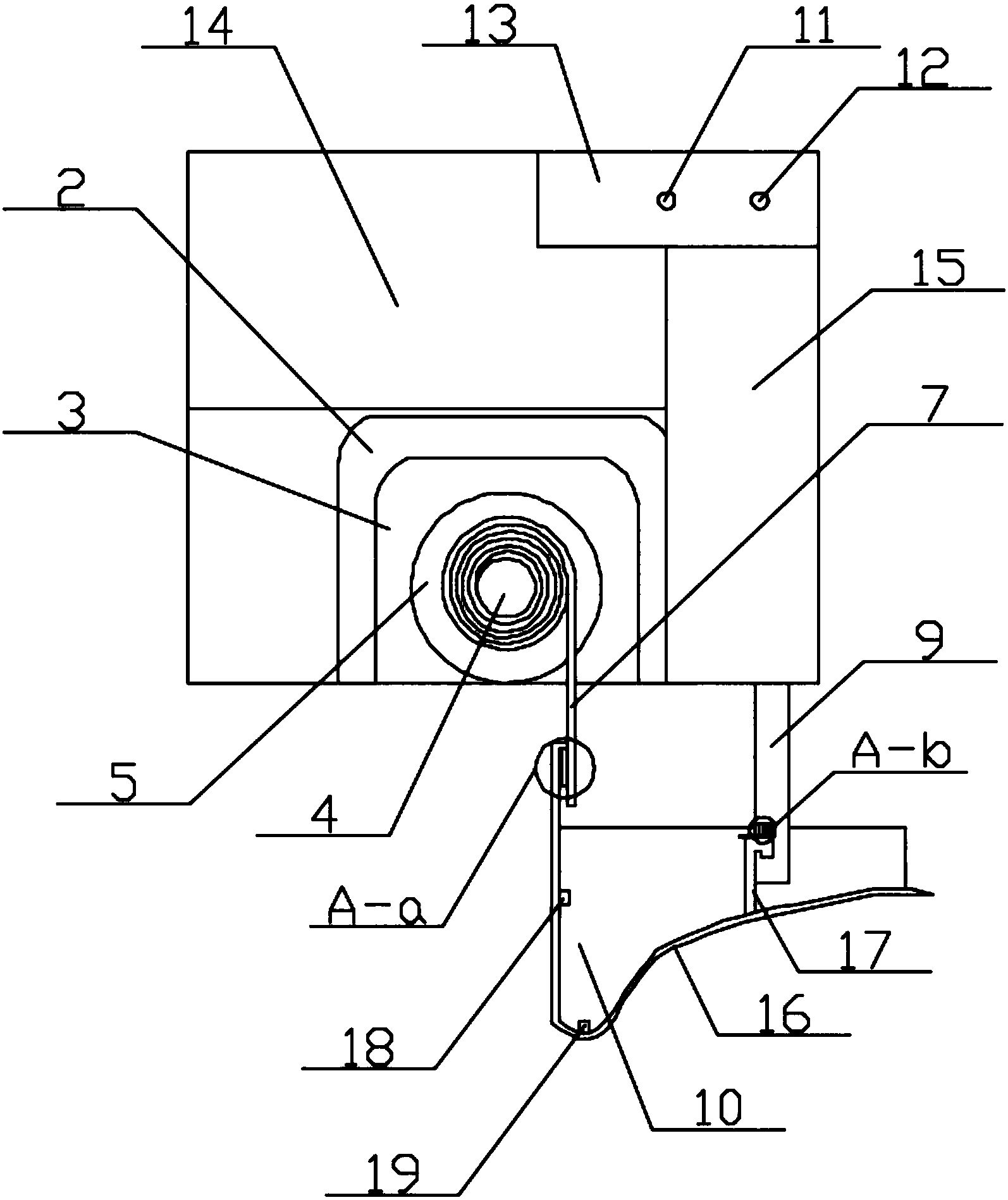

一种污水表面浮物处理装置，涉及污水处理装置，包括主体、电源、控制箱、液压装置和液压杆，主体内设有电源、控制箱、液压装置和液压杆，液压装置与液压杆相连接，液压杆上设有伸缩杆，主体内设有收卷装置和收集箱，收集箱包括主体板和两个侧板，主体板两端各连接一个侧板，主体板上设有固定杆和连接杆，主体板通过固定杆与收卷装置连接，主体板通过连接杆与伸缩杆连接，具有结构简单稳定、操作方便、功能实用、适用范围广、清理方便的优点。
摘要附图
权利要求书
1.一种污水表面浮物处理装置，包括主体(1)、电源(14)、控制箱(13)、液压装置(20)和液压杆(15)，主体(1)内设有电源(14)、控制箱(13)、液压装置(20)和液压杆(15)，液压装置(20)与液压杆(15)相连接，液压杆(15)上设有伸缩杆(9)，其特征在于：主体(1)内设有收卷装置和收集箱，收集箱包括主体板(16)和两个侧板(10)，主体板(16)两端各连接一个侧板(10)，主体板(16)上设有固定杆(25)和连接杆(17)，主体板(16)通过固定杆(25)与收卷装置连接，主体板(16)通过连接杆(17)与伸缩杆(9)连接。
2.根据权利要求1所述的污水表面浮物处理装置，其特征在于：所述主体板(16)内侧设有第一液位感应器(18)和第二液位感应器(19)，控制箱(13)上设有第一指示灯(11)和第二指示灯(12)。
3.根据权利要求1所述的污水表面浮物处理装置，其特征在于：所述伸缩杆(9)上设有卡槽，卡槽内设有保护层(22)，保护层(22)上连接有移动板(23)，移动板(23)与卡槽的上壁之间设有弹簧(24)，所述连接杆(17)的上端卡在移动板(23)与卡槽的下壁之间。
4.根据权利要求1所述的污水表面浮物处理装置，其特征在于：所述收卷装置包括电动机(2)、换向器(3)、料辊(4)、滤网(7)和辅助固定座(6)，电动机(2)与换向器(3)连接，换向器(3)上连接有转轴，所述料辊(4)的一端套在转轴上，料辊(4)的另一端放置在辅助座(6)上，料辊(4)的两端各设有一个限位板(5)，滤网(7)绕在两个限位板(5)之间的料辊(4)上，滤网(7)上设有连接座(8)，固定杆(25)插在连接座(8)上。
5.根据权利要求1所述的污水表面浮物处理装置，其特征在于：所述主体(1)上设有连接通孔(21)。
6.根据权利要求5所述的污水表面浮物处理装置，其特征在于：所述主体(1)上设有两个连接通孔(21)，连接通孔(21)是水平方向的通孔。
说明书
一种污水表面浮物处理装置
技术领域
本实用新型涉及污水处理装置，具体涉及一种污水表面浮物处理装置。
背景技术
在污水处理的过程，沉淀后有很多的污水表面会有浮油或者漂浮的固体，很少有针对于处理这些漂浮着的物体的装置，尤其是针对浮油方面的，而在面对浮油这种情况时一般是利用泵抽取后者利用油漂浮于污水表面的原理在沉淀池的一端开设出油口进行漂取，操作时的稳定性和可靠性得不到保证，获取的浮油含水量高，工作效率低，耗时长，为工作人员的工作带来了不便;面对一些漂浮的固体是一般是采用人工进行过滤取出，人力投入大，工作效率低，有时也会利用一些过滤收集装置进行过滤收集，这种方法会使得污水表面的漂浮物和污水中的漂浮物混合在一起，不便后期对于漂浮物的分拣处理。
发明内容
针对现有技术中存在的不足，本实用新型的目的是在于提供一种污水表面浮物处理装置，其结构合理，使用方便，功能实用，稳定可靠，保证了工作效率、能够有效的滤出污水表面的漂浮物。
为实现上述目的，本实用新型通过以下技术方案予以实现：
一种污水表面浮物处理装置，包括主体、电源、控制箱、液压装置和液压杆，主体内设有电源、控制箱、液压装置和液压杆，液压装置与液压杆相连接，液压杆上设有伸缩杆，主体内设有收卷装置和收集箱，收集箱包括主体板和两个侧板，主体板两端各连接一个侧板，主体板上设有固定杆和连接杆，主体板通过固定杆与收卷装置连接，主体板通过连接杆与伸缩杆连接。
进一步，所述主体板内侧设有第一液位感应器和第二液位感应器，控制箱上设有第一指示灯和第二指示灯。
进一步，所述第一液位感应器与第一指示灯相对应，第二液位感应器与第二指示灯相对应。
进一步，所述第一液位感应器和第二液位感应器是可拆卸的。
进一步，所述伸缩杆上设有卡槽，卡槽内设有保护层，保护层上连接有移动板，移动板与卡槽的上壁之间设有弹簧，所述连接杆的上端卡在移动板与卡槽的下壁之间。
进一步，所述保护层采用可伸缩防水材料。
进一步，所述收卷装置包括电动机、换向器、料辊、滤网和辅助固定座，电动机与换向器连接，换向器上连接有转轴，所述料辊的一端套在转轴上，料辊的另一端放置在辅助座上，料辊的两端各设有一个限位板，滤网绕在两个限位板之间的料辊上，滤网上设有连接座，固定杆插在连接座上。
进一步，所述主体上设有连接通孔。
进一步，所述主体上设有两个连接通孔，连接通孔是水平方向的通孔。
进一步，所述收集箱是可拆卸的。
进一步，所述主体板和侧板可以采用设有滤水孔的板材或不设有滤水孔的板材。
进一步，所述料辊是可拆卸的。
综上所述，本实用新型的优点是：结构合理，使用方便，功能实用，使用时稳定可靠，适用范围广，能够有效的滤出污水表面的漂浮物，为污水表面浮物处理的速率提供保证，同时所述的污水表面浮物处理装置在清理时也非常方便。
